Główne cechy
• Wejście zasilania AC/DC
• Liniowy współczynnik tłumienia
• Pomiar wysokoprądowy
• Izolacja wejścia
• Łatwe połączenie przewodów

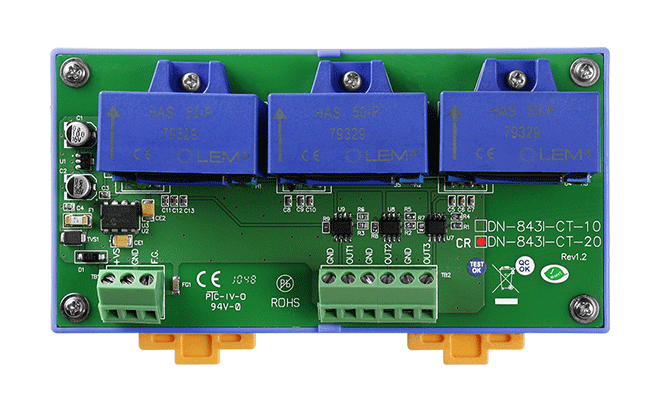

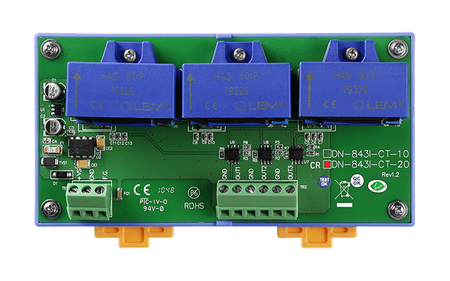

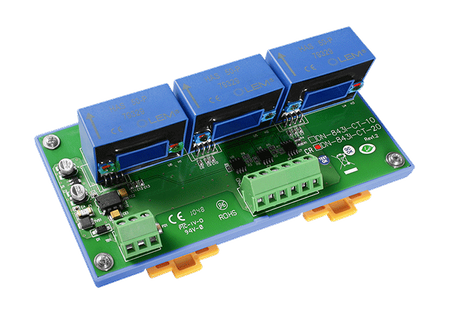

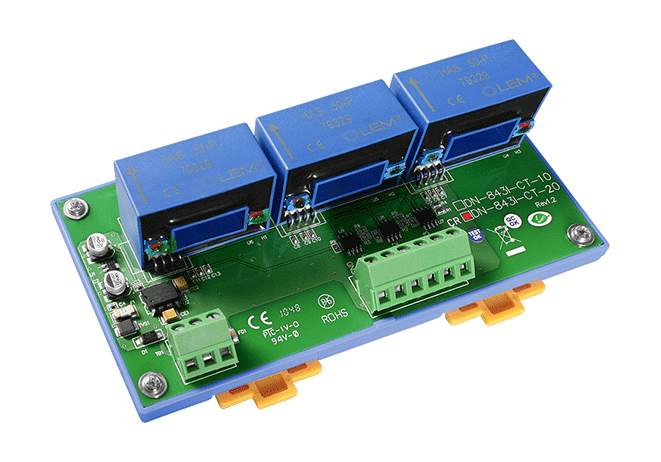

Wprowadzenie
Maksymalny zakres wejściowy wynosi od ±1 A do ±50 A i może być tłumiony do zakresu od ±1,6 V do ±10 V. Wersja "I" zapewnia izolację wewnątrzmodułową 3000 VDC oraz izolację międzykanałową 3000 VDC, aby uniknąć zakłóceń szumowych z wejść na wyjścia lub między kanałami. Może być używany z modułami wejść analogowych, takimi jak I-7017 i I-87017, do pomiaru wysokiego prądu.
Parametry techniczne:
| Product Range: | DNM-800 |
Ochrona EMS | |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV contact for power line, input and output channels, ±8 kV air for random point |
CT | |
| CT: Type: | Solid Core (closed) |
| CT: Inside Diameter: | 20.4 X 10.4 mm |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 3 |
| Wejście analogowe: Typ: | AC/DC Current |
| Wejście analogowe: Zakres: | ±20 A |
| Wejście analogowe: Dokładność: | 1% of FSR |
| Analog Input: Bandwidth: | 50 KHz |
| Analog Input: Input Impedance: | > 1 MΩ |
| Analog Input: Channel-to-Channel Isolation: | Yes, 3000 Vrms |
| Analog Input: Intra-module Isolation: | 3000 VDC |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 3 |
| Analog Output: Type: | AC/DC Voltage |
| Wyjście analogowe: Zakres: | ±10 Vpp |
Power | |
| Power: Input Range: | +10 VDC ~ +24 VDC |
| Power: Consumption: | 1.2 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 148 x 83 x 39 (W x L x D) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +75 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
