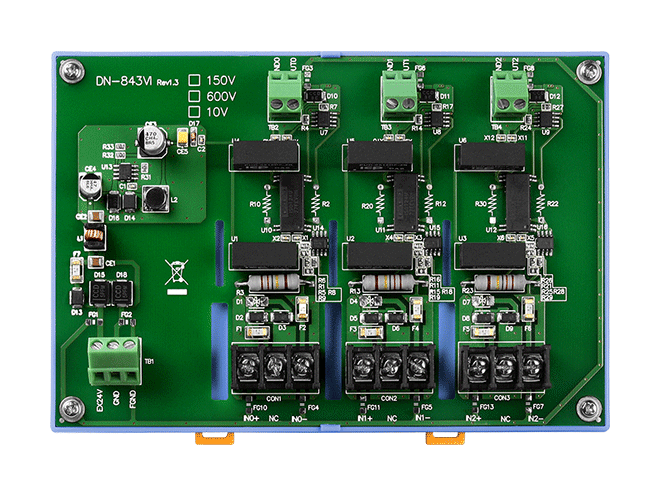

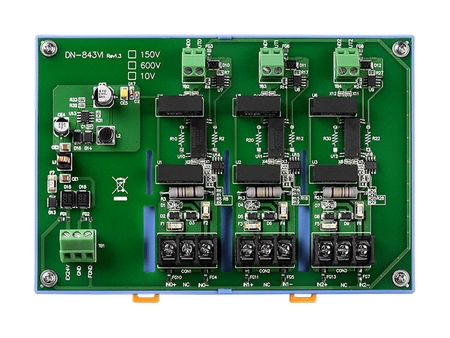

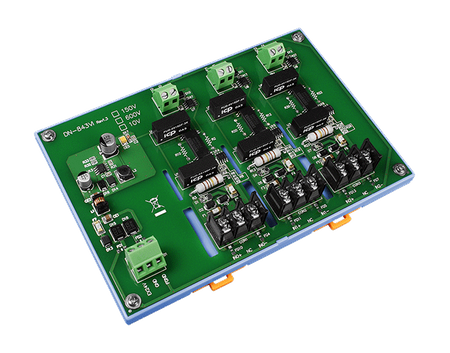

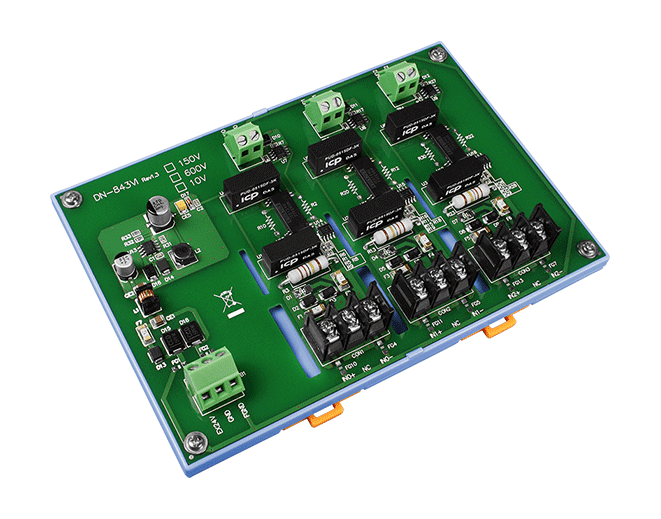

Name: DN-843VI-600V
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• AC/DC źródło zasilania
• Pomiar wysokiego napięcia
• Liniowy współczynnik tłumienia
• Wysoka impedancja wejściowa
• Łatwe połączenie przewodów

Wprowadzenie

Seria DN-800V to tłumiki napięcia wejściowego. Maksymalny zakres wejściowy wynosi od ±80 V do ±600 V i może być stłumiony do ±10 V. Wersja "I" zapewnia izolację między modułami o napięciu 3000 VDC oraz izolację kanał-kanał o napięciu 3000 VDC, aby zapobiec zakłóceniom szumów z wejść na wyjścia lub między kanałami. Może być używany z modułami wejść analogowych takimi jak I-7017 i I-87017 itd. do pomiaru wysokiego napięcia.

Parametry techniczne:

Product Range:	DNM-800
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	±4 kV contact for power line, input and output channels, ±8 kV air for random point
EMS Protection: Surge (IEC 61000-4-5):	±3 kV for power liner
Wejście analogowe
Wejście analogowe: Kanały:	3
Wejście analogowe: Typ:	AC/DC Voltage
Wejście analogowe: Zakres:	±600 Vpp
Wejście analogowe: Dokładność:	1% of FSR
Analog Input: Bandwidth:	30 KHz
Analog Input: Input Impedance:	>1 MΩ
Analog Input: Channel-to-Channel Isolation:	3000 VDC
Analog Input: Intra-module Isolation:	3000 VDC
Wyjście analogowe
Wyjście analogowe: Kanały:	3
Analog Output: Type:	AC/DC Voltage
Wyjście analogowe: Zakres:	±10 Vpp
Power
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	3.84 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	174 x 122 x 25 (W x L x D)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +75 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
