Główne cechy
- Wysokie napięcie wejściowe
- Ochrona przed wysokim napięciem wejściowym
- Ochrona przed wysokim napięciem wspólnym
- Regulowana szybkość próbkowania (Tryb szybki/Normalny)
- Wbudowany podwójny watchdog
Wprowadzenie

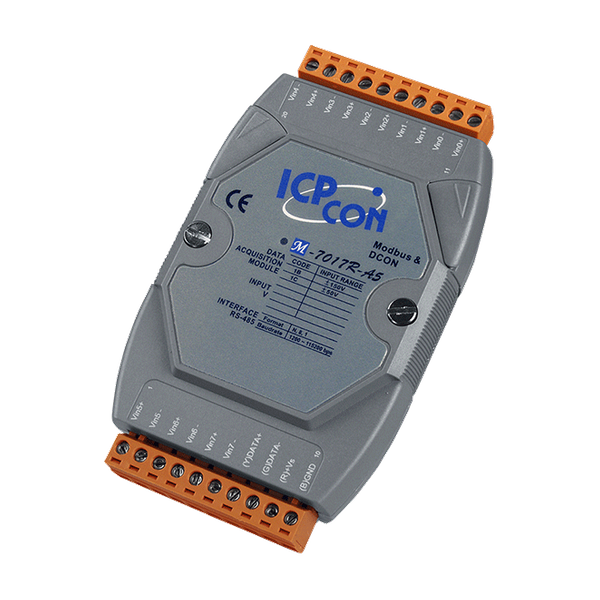

M-7017R-A5 to 8-kanałowy moduł wejść analogowych specjalnie zaprojektowany dla wysokiego napięcia wejściowego z zakresem wejściowym od -50 V do +50 V lub od -150 V do +150 V. Szybkość próbkowania M-7017R-A5 jest regulowana, co oznacza, że można ustawić tryb szybki lub normalny. M-7017R-A5 posiada również ochronę przed wyładowaniami elektrostatycznymi (ESD) 4 kV oraz izolację wewnątrzmodułową 3000 VDC. M-7017R-A5 obsługuje protokoły Modbus RTU i DCON, które można skonfigurować za pomocą oprogramowania, a wszystkie specyfikacje sprzętowe są takie same jak w I-7017R-A5.
Zastosowania
• Automatyzacja budynków
• Automatyzacja fabryk
• Automatyzacja maszyn
• Zdalna konserwacja
• Zdalna diagnoza
• Sprzęt testowy
Parametry techniczne:
| Product Range: | M-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal |
| EMS Protection: Surge (IEC 61000-4-5): | ±0.5 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 8 Differential |
| Wejście analogowe: Typ: | Voltage |
| Wejście analogowe: Zakres: | ±50 V, ±150 V |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | Normal Mode: 0.1% of FSR ,
Fast Mode: 0.5% of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | Normal Mode: 10 Hz ,
Fast Mode: 50 Hz |
| Analog Input: Input Impedance: | Voltage: 290 kΩ |
| Analog Input: Common Voltage Protection: | ±200 VDC |
| Wejście analogowe: Ochrona przed przepięciem: | ±200 VDC |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1) |
| COM Ports: Protocol: | Modbus RTU, DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 1.6 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
