Główne cechy
- 4 wejścia cyfrowe i 5 wyjść przekaźnikowych
- Wejścia cyfrowe typu Sink lub Source
- Przekaźnikowe wyjście mocy typu Form A
- Kanały wejść cyfrowych mogą być używane jako liczniki 16-bitowe
- Konfigurowalne ustawienia wartości początkowych i wartości bezpiecznych
- Wbudowany podwójny watchdog
Wprowadzenie

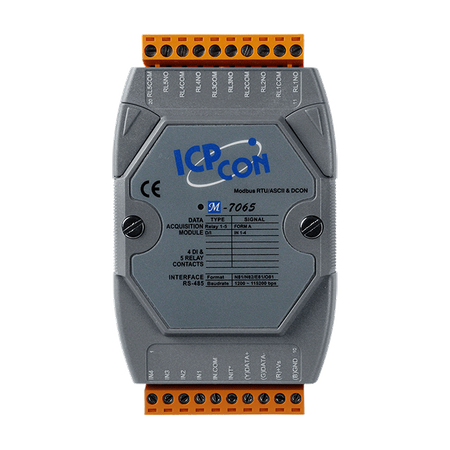

M-7065/M-7065D oferuje 4 kanały wejść cyfrowych oraz 5 kanałów wyjść przekaźnikowych typu Form A. Wejścia cyfrowe mogą być konfigurowane jako typu Sink lub Source za pomocą połączeń przewodowych. Wszystkie kanały wejść cyfrowych mogą być również wykorzystywane jako liczniki 16-bitowe. M-7065D posiada 9 wskaźników LED do monitorowania stanu kanałów. M-7065(D) obsługuje protokoły Modbus RTU oraz DCON, które można konfigurować za pomocą oprogramowania. Dodatkowo istnieją opcje konfiguracji wartości uruchomieniowych oraz wartości bezpiecznych. Zapewnia także ochronę przed wyładowaniami elektrostatycznymi 4 kV i izolację wewnątrzmodułową 3750 VDC, co zwiększa zdolności ochrony przed zakłóceniami w środowiskach przemysłowych.
Zastosowania
- Automatyka budynkowa
- Automatyka fabryczna
- Automatyka maszyn
- Zdalna konserwacja
- Zdalna diagnostyka
- Sprzęt testowy
| Product Range: | M-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3750 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±2 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 4 |
| Wejście cyfrowe/licznik: Typ: | Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Sink/Source |
| Digital Input/Counter: ON Voltage Level: | +1 VDC Max. |
| Digital Input/Counter: OFF Voltage Level: | +4 ~ +30 VDC |
| Digital Input/Counter: Max. Counts: | 65535 (16-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Input Impedance: | 3 kΩ |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | ±35 VDC |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 5 (Form A) |
| Wyjście przekaźnikowe: Typ: | Power Relay |
| Relay Output: Contact Material: | Gold-plated Silver Cadmium Alloy |
| Relay Output: Contact Rating: | 5 A @ 250 VAC ,
5 A @ 30 VDC |
| Relay Output: Operate Time: | 6 ms |
| Relay Output: Release Time: | 3 ms |
| Relay Output: Electrical Endurance: | 1 x 10^5 ops. |
| Relay Output: Mechanical Endurance: | 2 x 10^7 ops. |
| Relay Output: Power on Value: | Programmable |
| Relay Output: Safe Value: | Programmable |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| COM Ports: Protocol: | Modbus RTU, DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 1.3 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
