Główne cechy
- 1 wejście analogowe
- Wejścia prądowe, napięciowe i termoparowe
- Wykrywanie otwarcia obwodu termopary
- Wysoka rozdzielczość: 16-bit
- Licznik zdarzeń 50 Hz dla wejścia cyfrowego
- Alarm wysoki/niski dla wyjścia cyfrowego
- Wbudowany podwójny watchdog
Wprowadzenie

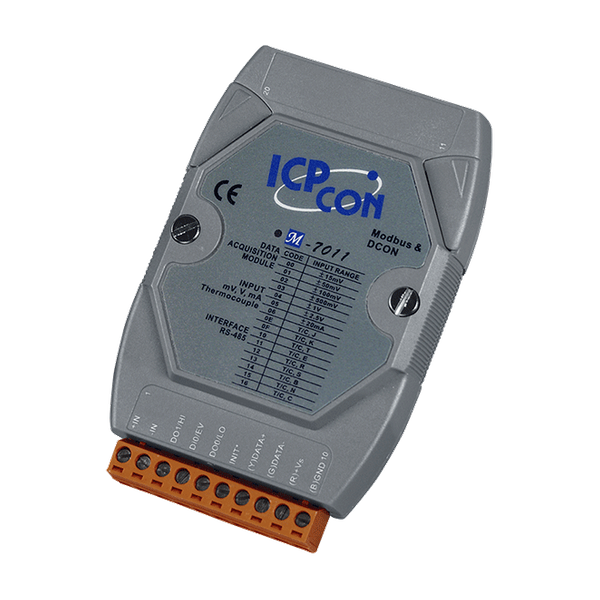

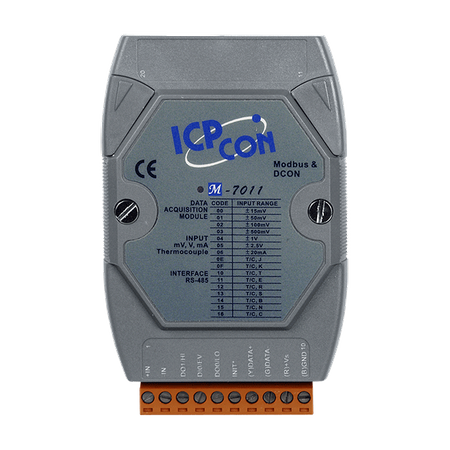

M-7011/M-7011D oferuje wejścia prądowe, napięciowe oraz wejścia termoparowe. Moduł zapewnia 1-kanałowe wejście analogowe, 1-kanałowe wejście cyfrowe, które działa jako licznik zdarzeń 50 Hz, oraz 2-kanałowe wyjścia cyfrowe, które mogą być używane jako alarm wysokiego/niskiego stanu. Moduł posiada również funkcję wykrywania otwarcia obwodu dla wejścia termoparowego oraz izolację wewnętrzną 3000 VDC. M-7011(D) obsługuje protokoły Modbus RTU oraz DCON, które mogą być konfigurowane za pomocą oprogramowania, a wszystkie specyfikacje sprzętowe są takie same jak w modelu I-7011(D).
Zastosowania
• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testujący
Parametry techniczne:
| Product Range: | M-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±2 kV Contact for Each Terminal |
| EMS Protection: Surge (IEC 61000-4-5): | ±0.5 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 1 Differential |
| Wejście analogowe: Typ: | Voltage ,
Natężenie ,
Thermocouple |
| Analog Input: Sensor Type: | Thermocouple: J, K, T, E, R, S, B, N, C |
| Wejście analogowe: Zakres: | Voltage: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5 V ,
Current: ±20 mA (requires optional external 125 Ω resistor) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | ±0.1% of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | 10 Hz (Total) |
| Analog Input: Input Impedance: | > 400 kΩ |
| Analog Input: Common Voltage Protection: | ±5 VDC |
| Wejście analogowe: Ochrona przed przepięciem: | ±5 VDC |
| Analog Input: Open Wire Detection: | For Thermocouple Only |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 1 |
| Wejście cyfrowe/licznik: Typ: | Styk suchy |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Source |
| Digital Input/Counter: ON Voltage Level: | Close to GND |
| Digital Input/Counter: OFF Voltage Level: | Open |
| Digital Input/Counter: Input Impedance: | 3 kΩ |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | ±30 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 2 |
| Wyjście cyfrowe: Typ: | Kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +3.5 ~ +30 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 30 mA/channel |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
Counter/Frequency/Encoder Input | |
| Counter/Frequency/Encoder Input: Individual Channel Configuration: | - |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1) |
| COM Ports: Protocol: | Modbus RTU, DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 0.9 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
