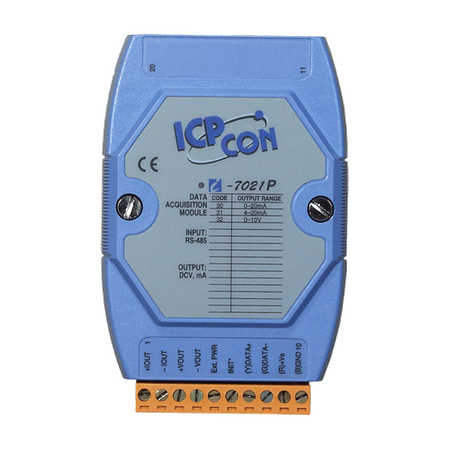

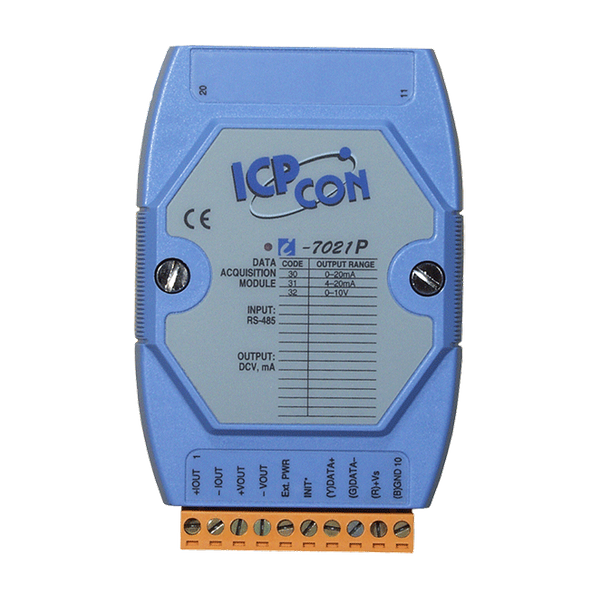

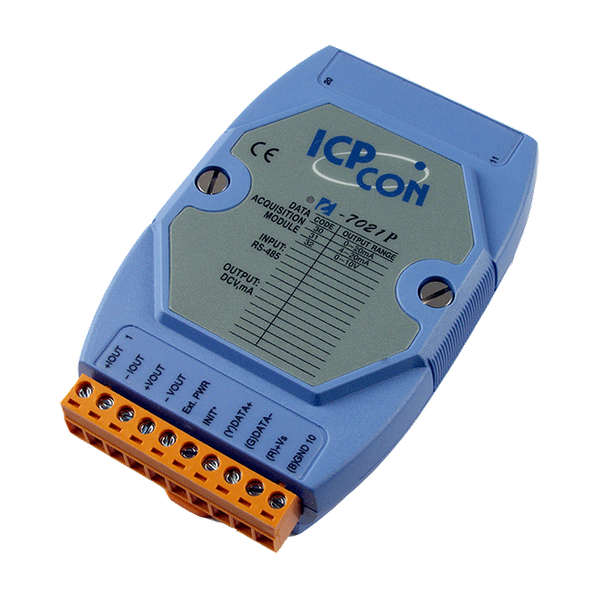

Name: I-7021P
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Wyjście prądowe lub napięciowe
Wysoka rozdzielczość: 16-bitów
Programowalne wybieranie wyjścia prądowego lub napięciowego
Wykrywanie otwartego obwodu dla wyjścia prądowego
Odczyt napięcia lub prądu
Konfigurowalne ustawienia wartości początkowej i bezpiecznej
Programowalny nachylenie wyjścia
Wbudowany podwójny watchdog

Wprowadzenie

Moduł I-7021 (12-bit) i I-7021P (16-bit) to moduły analogowe z jednym kanałem wyjściowym zaprojektowane do obsługi zarówno napięcia, jak i prądu. Moduł I-7021 oferuje izolację wewnętrzną 3000 VDC, a źródło zasilania dla wyjścia prądowego można wybrać jako wewnętrzne lub zewnętrzne za pomocą zworki. Użytkownicy mają również możliwość ustawienia wartości początkowej i bezpiecznej. Oba moduły obsługują protokoły DCON, które można konfigurować za pomocą oprogramowania.

Zastosowania

• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyzacja maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testujące

Parametry techniczne:

Product Range:	I-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal
EMS Protection: Surge (IEC 61000-4-5):	±0.5 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wyjście analogowe
Wyjście analogowe: Kanały:	1 Unipolar
Analog Output: Type:	Voltage , Current
Wyjście analogowe: Zakres:	Voltage: 0 ~ +10 V , Current: 0 ~ +20 mA, +4 ~ +20 mA
Wyjście analogowe: Rozdzielczość:	16-bitowy
Wyjście analogowe: Dokładność:	±0.02% of FSR
Analog Output: Short Circuit Protection:	Yes
Analog Output: DA Output Response Time:	10 ms
Analog Output: Programmable Output Slope:	Voltage: 0.0625 ~ 1024.0 V/Second , Current: 0.125 ~ 2048 mA/Second
Analog Output: Open Wire Detection:	For Current Only
Analog Output: Readback Accuracy:	±0.5% of FSR
Analog Output: Current Load Resistance:	Internal Power: 500 Ω , External Power: 1050 Ω
Analog Output: Power-on Value:	Programmable
Analog Output: Safe Value:	Programmable
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1)
COM Ports: Protocol:	DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	1.8 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
