Główne cechy
- 8 różnicowych lub 6 różnicowych i 2 jednokierunkowe wejścia analogowe
- Wejścia napięciowe i prądowe
- Wysoka rozdzielczość: 16-bit
- Detekcja otwartego obwodu dla 4 ~ 20 mA
- Wbudowany podwójny watchdog
Wprowadzenie

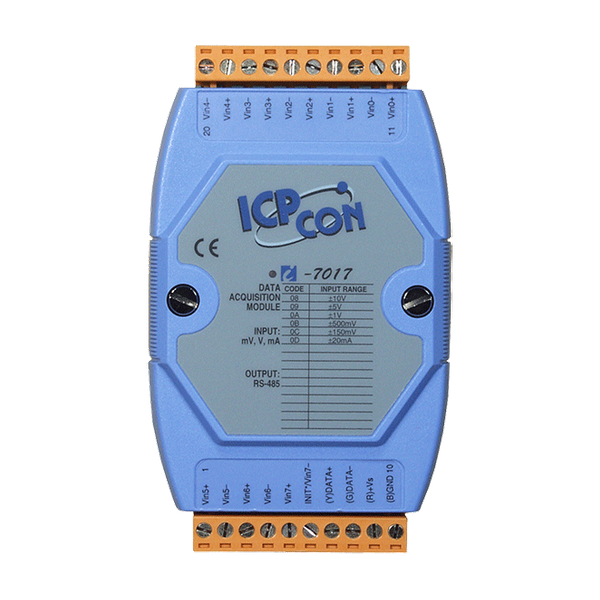

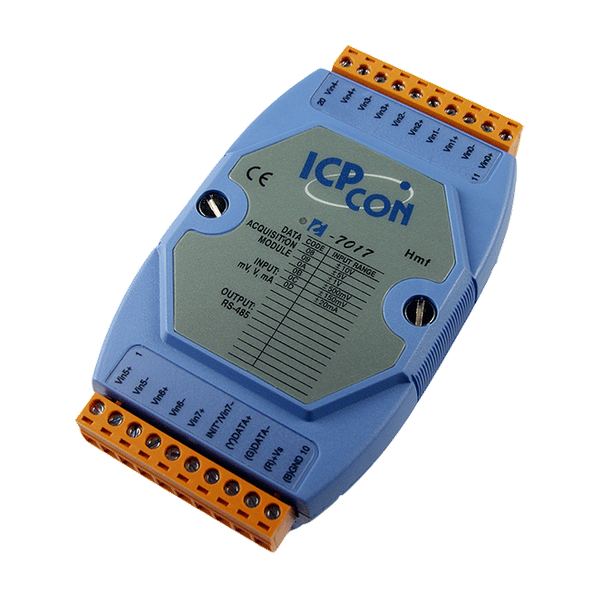

Moduły I-7017 i I-7017F to moduły wejść analogowych oferujące 8 kanałów różnicowych lub 6 kanałów różnicowych i 2 jednokierunkowe, wybierane za pomocą zworki. Typ wejściowy obejmuje zarówno napięcie, jak i prąd, a wszystkie kanały dostępne są dla tego samego zakresu wejściowego. Dla wejść prądowych wymagany jest opcjonalny zewnętrzny rezystor 125 Ω. Moduły posiadają izolację wewnętrzną 3000 VDC oraz ochronę przed przepięciami +/-120 VDC. Częstotliwość próbkowania w modelu I-7017F jest regulowana, co pozwala na wybór trybu szybkiego lub normalnego. Moduł M-7017 obsługuje zarówno protokoły Modbus RTU jak i DCON, które można skonfigurować za pomocą oprogramowania, oferując 8 różnicowych kanałów wejściowych analogowych. Inne specyfikacje sprzętowe są takie same jak w modelu I-7017.
Zastosowania
• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testujące
| Product Range: | I-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: ESD (IEC 61000-4-2): | ±2 kV Contact for Each Terminal |
| EMS Protection: RS Immunity (IEC 61000-4-3): | ±4 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 6 Differential and 2 Single-ended, or 8 Differential. |
| Wejście analogowe: Typ: | Voltage ,
Natężenie |
| Wejście analogowe: Zakres: | Voltage: ±150 mV, ±500 mV, ±1V, ±5 V, ±10 V ,
Current: ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (requires an optional external 125 Ω resistor) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | ±0.1% of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | 10 Hz |
| Analog Input: Input Impedance: | 20 MΩ |
| Analog Input: Common Voltage Protection: | ±15 VDC |
| Wejście analogowe: Ochrona przed przepięciem: | ±120 VDC |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1) |
| COM Ports: Protocol: | DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 1.3 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
