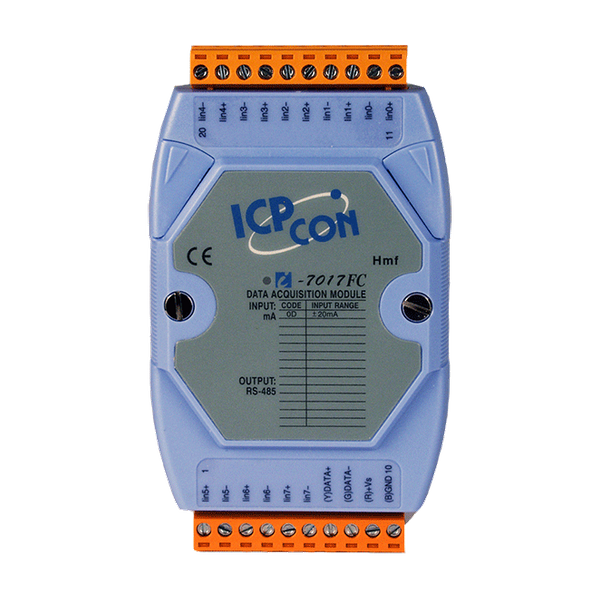

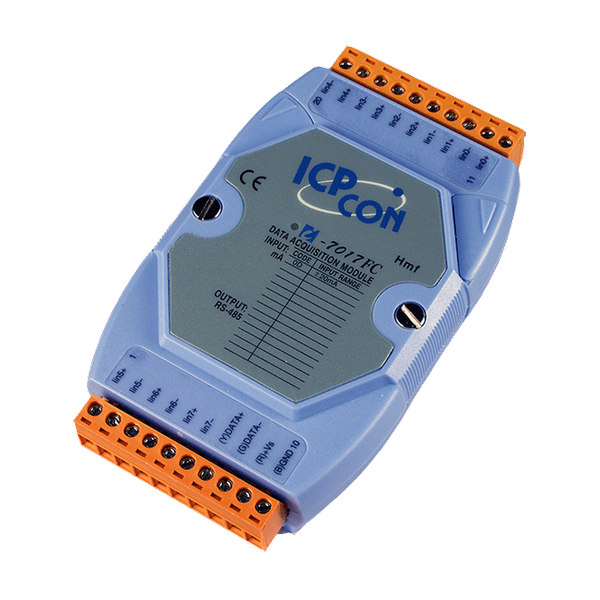

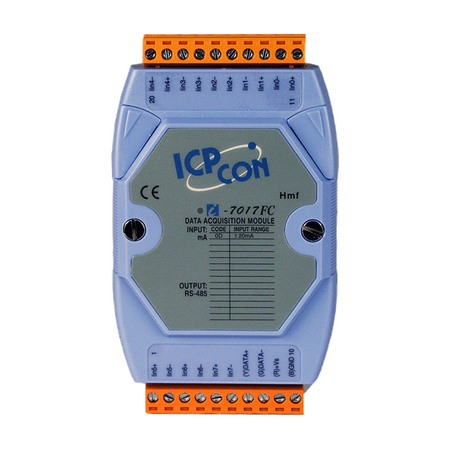

Name: I-7017FC
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Wejściowy sygnał wyłącznie prądowy
Wbudowany rezystor upraszczający pomiar prądu
Regulowana szybkość próbkowania (Tryb szybki/normalny)
Wykrywanie otwartego obwodu dla wejścia 4 ~ 20 mA

Wprowadzenie

I-7017C to moduł wejściowy prądu 8-kanałowy, który jest specjalnie zaprojektowany do pomiaru wyłącznie prądu. Przyjazna dla użytkownika konstrukcja oszczędza czas i wysiłek podczas pomiaru prądu dzięki wbudowanemu rezystorowi, co umożliwia bezpośredni pomiar prądu. I-7017RC to ulepszona wersja I-7017C, z jedyną różnicą polegającą na tym, że I-7017RC jest bardziej odpowiedni do krytycznie trudnych warunków środowiskowych. I-7017RC posiada również ochronę ESD 4 kV i +/- 200 VDC wspólną ochronę napięcia jako ochrona wejścia prądu oraz charakteryzuje się izolacją modułową 3000 VDC i wykrywaniem otwartego przewodu dla wejścia 4 ~ 20 mA. Szybkość próbkowania I-7017RC i I-7017FC jest regulowana, co oznacza, że można wybrać tryb szybki lub normalny. M-7017C i M-7017RC mają te same specyfikacje co I-7017C i I-7017RC, ale dodatkowo obsługują protokół Modbus RTU oraz protokół DCON.

Zastosowania

• Automatyzacja budynków
• Automatyzacja fabryk
• Automatyzacja maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testujący

Parametry techniczne:

Product Range:	I-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal
EMS Protection: Surge (IEC 61000-4-5):	±0.5 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wejście analogowe
Wejście analogowe: Kanały:	8 Differential
Wejście analogowe: Typ:	Natężenie
Wejście analogowe: Zakres:	±20 mA, 0 ~ 20 mA, 4 ~ 20 mA
Wejście analogowe: Rozdzielczość:	16-bit
Wejście analogowe: Dokładność:	Normal Mode: ±0.1% of FSR , Fast Mode: ±0.5% of FSR
Wejście analogowe: Częstotliwość próbkowania:	Normal Mode: 10 Hz , Fast Mode: 60 Hz
Analog Input: Input Impedance:	Current: 125 Ω
Analog Input: Common Voltage Protection:	±15 VDC
Analog Input: Overcurrent Protection:	50 mA at 110 VDC
Analog Input: Open Wire Detection:	For 4 ~ 20 mA Only
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (E, 8, 1), or (E, 8, 2)
COM Ports: Protocol:	DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	1.3 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
