Główne cechy
- Wejścia prądowe i napięciowe
- Wysoka rozdzielczość: 16-bit
- Przetwornik zdarzeń 50 Hz dla wejścia cyfrowego
- Alarm wysoki/niski dla wyjścia cyfrowego
- Wbudowany podwójny watchdog
Wprowadzenie

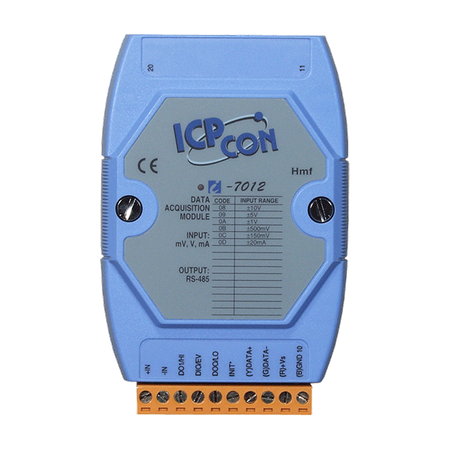

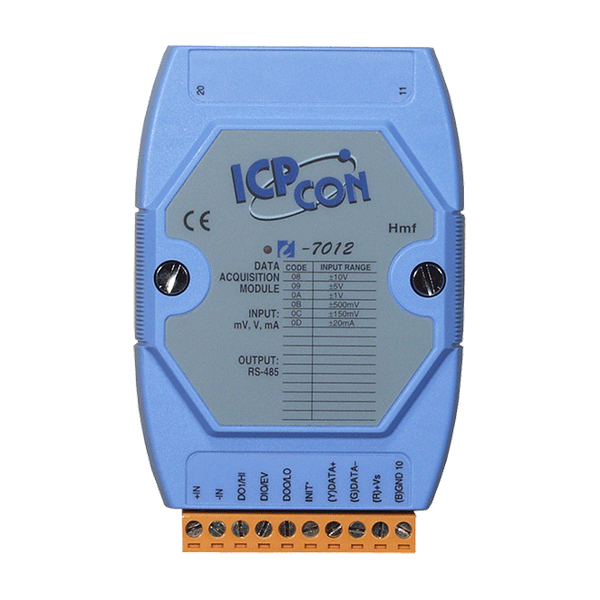

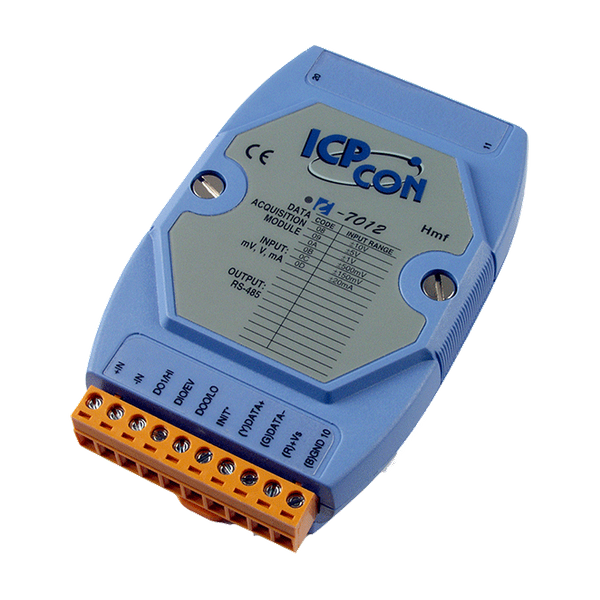

I-7012 to moduł wejść analogowych zaprojektowany zarówno dla wejść napięciowych, jak i prądowych. Dodatkowo, moduł oferuje 1 kanał wejścia cyfrowego działający jako przetwornik zdarzeń przy 50 Hz oraz 2 kanały wyjść cyfrowych, które mogą być używane jako alarmy wysoki/niski. I-7012 oferuje również izolację wewnątrzmodułową na poziomie 3000 VDC. I-7012F to moduł wejść analogowych zaprojektowany zarówno dla wejść napięciowych, jak i prądowych. Szybkość próbkowania dla wersji I-7012F jest regulowana i może być przełączana między trybem szybkim a normalnym w zależności od wymagań. Moduł oferuje również 1 kanał wejścia cyfrowego działający jako przetwornik zdarzeń przy 50 Hz oraz 2 kanały wyjść cyfrowych, które mogą być używane jako alarmy wysoki/niski. I-7012F oferuje również izolację wewnątrzmodułową na poziomie 3000 VDC.
Zastosowania
• Automatyka budynków
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testujące
| Product Range: | I-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±2 kV Contact for Each Terminal |
| EMS Protection: Surge (IEC 61000-4-5): | ±0.5 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 1 Differential |
| Wejście analogowe: Typ: | Voltage ,
Natężenie |
| Wejście analogowe: Zakres: | Voltage: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V ,
Current: ±20 mA (requires an optional external 125 Ω resistor) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | ±0.05% of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | 10 Hz |
| Analog Input: Input Impedance: | 20 MΩ |
| Analog Input: Common Voltage Protection: | ±100 VDC |
| Wejście analogowe: Ochrona przed przepięciem: | ±120 VDC |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 1 |
| Wejście cyfrowe/licznik: Typ: | Styk suchy |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Source |
| Digital Input/Counter: ON Voltage Level: | Close to GND |
| Digital Input/Counter: OFF Voltage Level: | Open |
| Digital Input/Counter: Max. Counts: | 65535 (16-bit) |
| Digital Input/Counter: Frequency: | 50 Hz |
| Digital Input/Counter: Input Impedance: | 3 kΩ |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | ±30 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 2 |
| Wyjście cyfrowe: Typ: | Kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +3.5 ~ +30 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 30 mA/channel |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1) |
| COM Ports: Protocol: | DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 1.3 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
