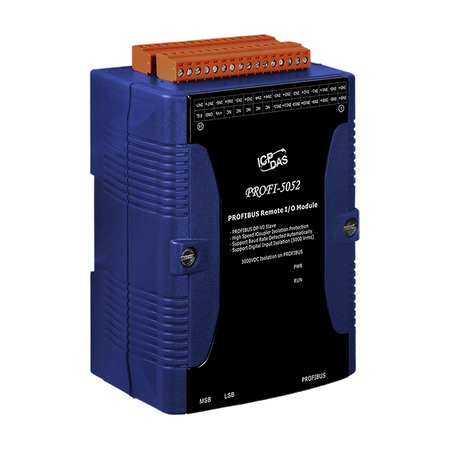

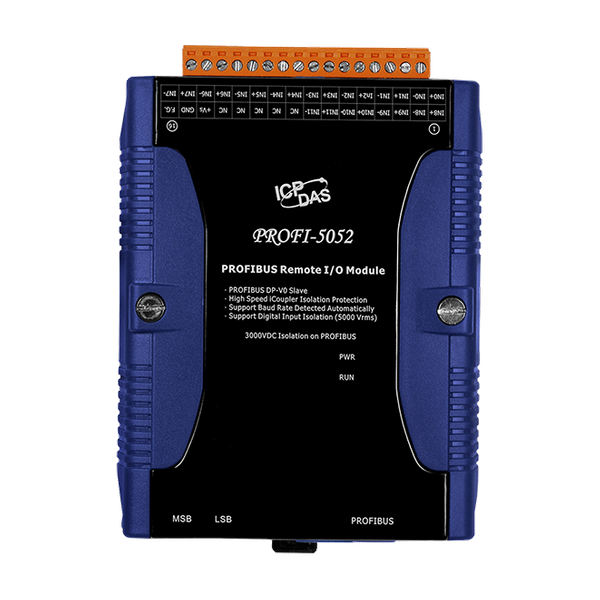

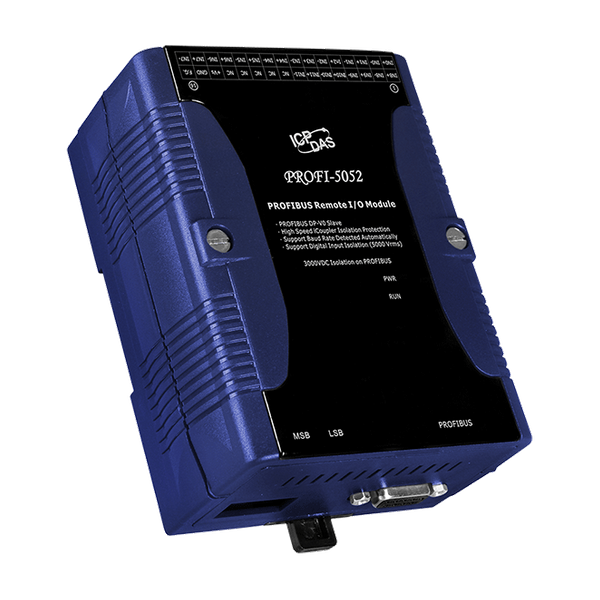

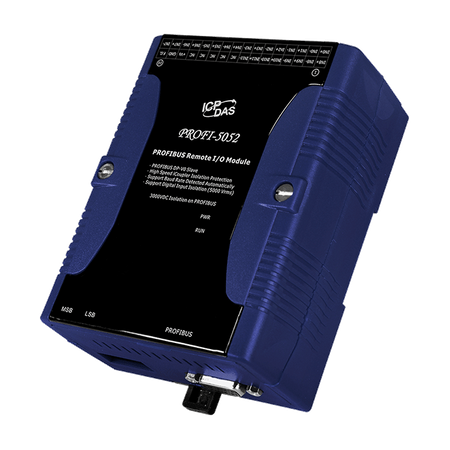

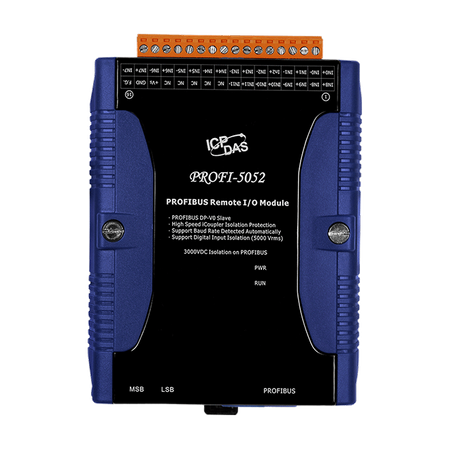

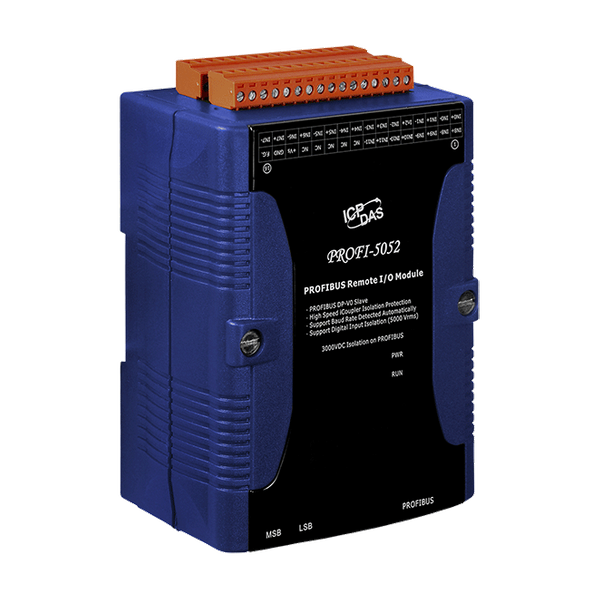

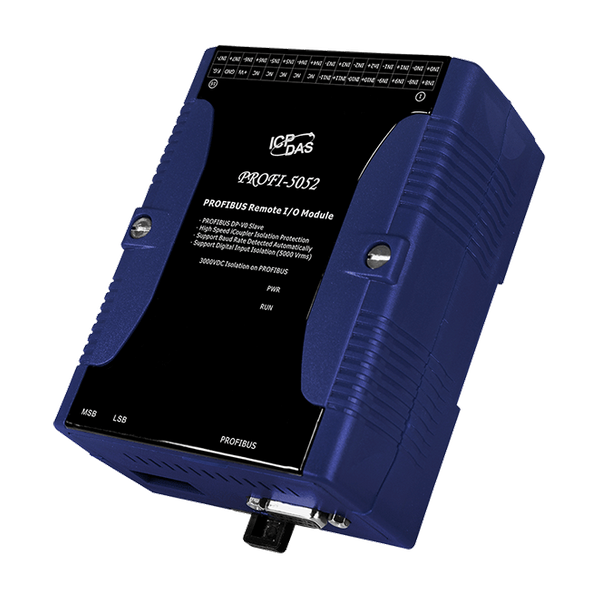

Name: PROFI-5052
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Protokół i Hierarchia: DP-V0 Slave
Ustawienie prędkości transmisji: wykrywane automatycznie
Ustawienie adresu: 0~99 ustawiane za pomocą przełączników obrotowych
Konfiguracja modułów I/O: Konfigurowane za pomocą pliku GSD
Ochrona izolacji sieci: High Speed iCoupler
Ochrona izolacji DC: 3000 VDC po stronie PROFIBUS
Ochrona ESD 4KV: Kontakt dla każdego terminala

Wprowadzenie

PROFI-5052 jest specjalnie zaprojektowanym urządzeniem typu slave dla protokołu PROFIBUS DP. Obsługuje do 12-kanałowych izolowanych wejść cyfrowych z izolacją 5000Vrms pomiędzy polem a logiką. Użytkownicy mogą łatwo wybrać i skonfigurować go za pomocą pliku GSD w dowolnym Konfiguratorze PROFIBUS.

Zastosowania

Automatyka przemysłowa
Automatyzacja fabryk
Automatyzacja procesów
Oraz inne...

Parametry techniczne:

Product Range:	PROFIBUS
Wskaźniki LED
LED Indicators: Status:	PWR LED, RUN LED
Wejście cyfrowe
Wejście cyfrowe: Kanały:	12 Channels (Sink or Source), Isolated from each other. , Off Voltage Level: +1V Max. On Voltage Level: +4 ~ +30V , Input Impedance: 3KΩ in series with opto-coupler , Isolation Voltage: 5000Vrms
PROFIBUS
PROFIBUS: Controller:	Profichip VPCLS2
PROFIBUS: Transceiver:	ADI ADM2486
PROFIBUS: Baud Rate:	9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M
PROFIBUS: Isolation:	3000 VDC for DC-to-DC, 2500 Vrms for bus-to-logic
PROFIBUS: Protocol:	DP-V0
Power
Power: Consumption:	1 W
Mechaniczny
Mechanical: Dimensions (mm):	91 x 128 x 52 (W x L x H)
Mechanical: Installation:	DIN-Rail
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
