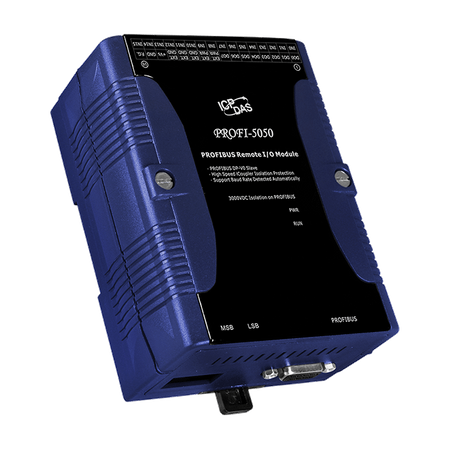

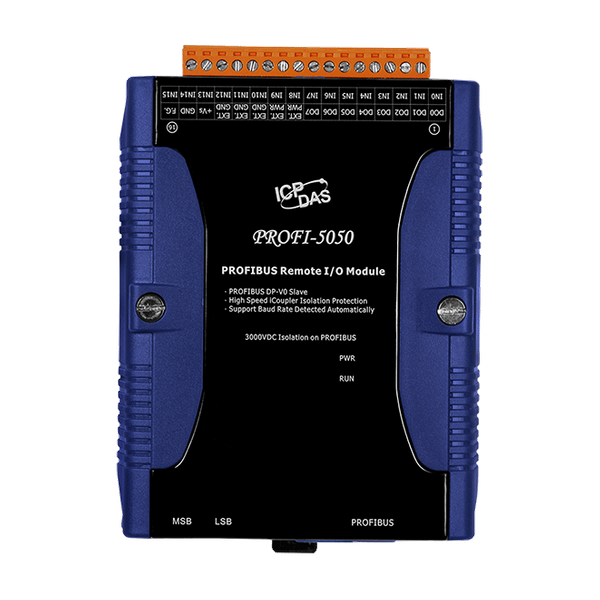

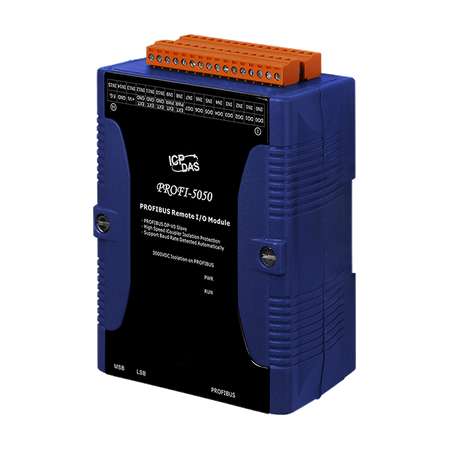

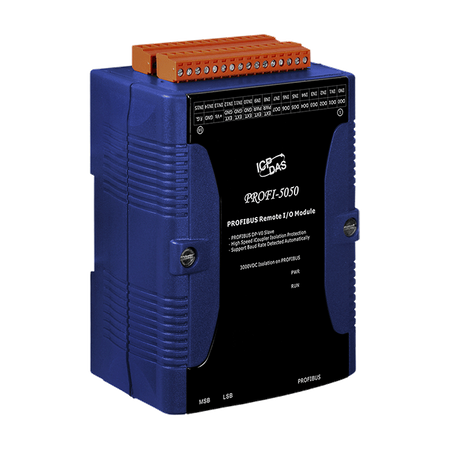

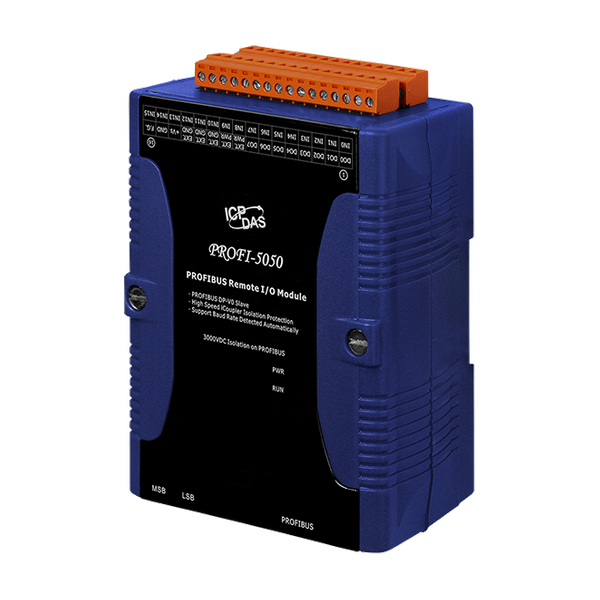

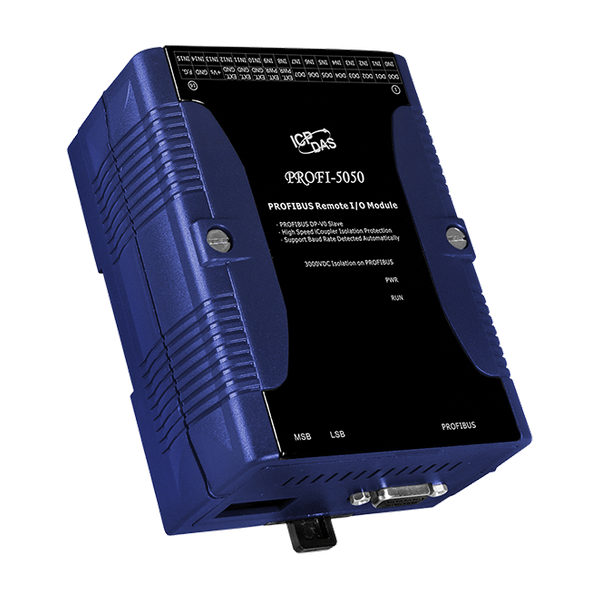

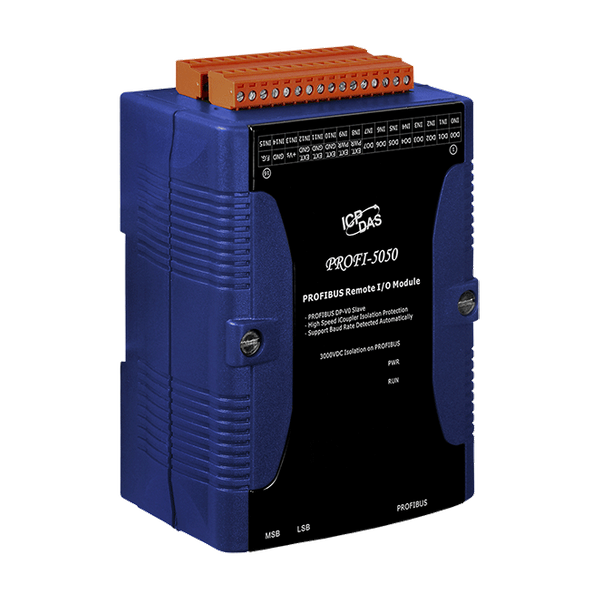

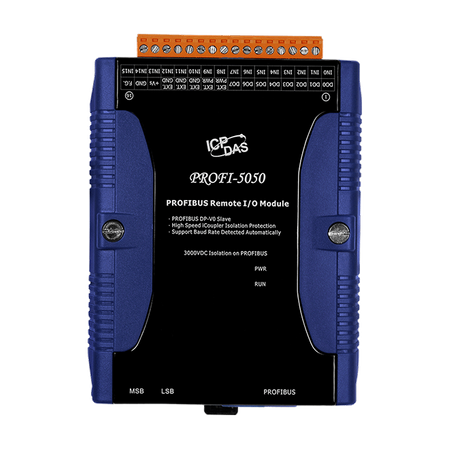

Name: PROFI-5050
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Protokół i Hierarchia: DP-V0 Slave
Ustawienie Szybkości Transmisji: wykrywane automatycznie
Ustawienie Adresu: 0~99 ustawiane za pomocą przełączników obrotowych
Konfiguracja modułów I/O: Konfigurowane za pomocą pliku GSD
Ochrona Izolacji Sieci: Wysokiej prędkości iCoupler
Ochrona Izolacji DC: 3000 VDC po stronie PROFIBUS
Ochrona ESD 4KV: Kontakt dla każdego terminala

Wprowadzenie

PROFI-5050 jest specjalnie zaprojektowany dla urządzeń slave protokołu PROFIBUS DP. Obsługuje do 16-kanałów nieizolowanych wejść cyfrowych oraz 8-kanałów nieizolowanych wyjść cyfrowych. Użytkownicy mogą łatwo wybierać i konfigurować urządzenie za pomocą pliku GSD w dowolnym konfiguratorze PROFIBUS.

Zastosowania

Automatyka przemysłowa
Automatyka fabryczna
Automatyka procesowa
Inne...

Parametry techniczne:

Product Range:	PROFIBUS
Wskaźniki LED
LED Indicators: Status:	PWR LED, RUN LED
Wejście cyfrowe
Wejście cyfrowe: Kanały:	16 Channels (Sink or Source), Non-Isolated with common ground(or source) , Off Voltage Level: +1V Max. On Voltage Level: +4 ~ +30V
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	8 Channels (Sink), Non-Isolated with common ground , Load Voltage: +10 ~ +30V , Maximum Load Current: 30mA w/o Short-Circuit Protection
PROFIBUS
PROFIBUS: Controller:	Profichip VPCLS2
PROFIBUS: Transceiver:	ADI ADM2486
PROFIBUS: Baud Rate:	9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M
PROFIBUS: Isolation:	3000 VDC for DC-to-DC, 2500 Vrms for bus-to-logic
PROFIBUS: Protocol:	DP-V0
Power
Power: Consumption:	1 W
Mechaniczny
Mechanical: Dimensions (mm):	91 x 128 x 52 (W x L x H)
Mechanical: Installation:	DIN-Rail
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
