Główne cechy
- Włączanie urządzeń szeregowych w sieć Ethernet
- "Wirtualny COM" Rozszerzenie portów COM
- VxComm Utility obsługuje 32/64-bit Windows 7 SP1/10/2012/2016
- Obsługuje Modbus TCP do RTU/ASCII Gateway
- Mocny Programowalny Serwer Urządzeń
- Watchdog Timer odpowiedni do użycia w trudnych warunkach
- Ochrona obwodów ESD +/-4 kV na porcie szeregowym
- Kontroler ASIC z samo-tuningiem na porcie RS-485
- Wbudowany wysokowydajny MiniOS7 od ICP DAS
- Kieszonkowy rozmiar z wieloma portami szeregowymi
Wprowadzenie
Seria PDS-700 to rodzina programowalnych serwerów urządzeń, znanych również jako "brama Serial-to-Ethernet", które są zaprojektowane do łączenia urządzeń RS-232/422/485 z siecią Ethernet. Przyjazne dla użytkownika sterownik/oprogramowanie VxComm pozwala użytkownikom łatwo przekształcić wbudowane porty COM serii PDS-700 w standardowe porty COM na PC. Dzięki niezależności od protokołu, małemu rdzeniowi systemu operacyjnego i wysokiej elastyczności, seria PDS-700 jest w stanie sprostać wymaganiom każdej aplikacji sieciowej.
Seria PDS-700 obejmuje mocną i niezawodną strukturę programowania Xserver, która pozwala na zaprojektowanie solidnych aplikacji Ethernetowych w jeden dzień. Wbudowany, wysokowydajny MiniOS7 uruchamia PDS-700 w zaledwie jedną sekundę i zapewnia najszybsze odpowiedzi. Działa również jako brama Modbus TCP do RTU/ASCII, wspierając większość komunikacji SCADA/HMI opartej na protokole Modbus/TCP.
Seria PPDS-700-MTCP oferuje prawdziwą zgodność z IEEE 802.3af (klasyfikacja, Klasa 1) Power over Ethernet (PoE) przy użyciu standardowego kabla Ethernet kategorii 5 do zasilania z przełącznika PoE, takiego jak NS-205PSE. Model PDSM-700 to PDS-700 z metalową obudową (RoHS), a PPDSM-700-MTCP to PPDS-700-MTCP z metalową obudową (RoHS). Wersja z metalową obudową zapewnia większą ochronę niż PDS-700 i PPDS-700-MTCP.

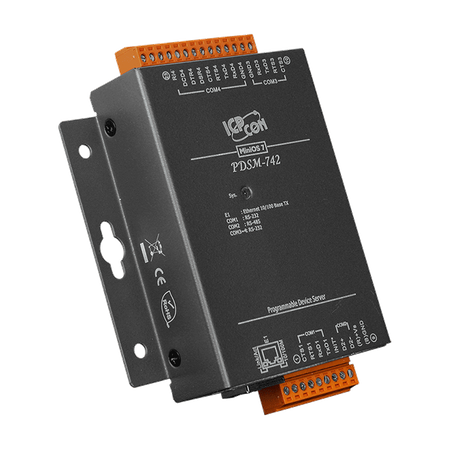

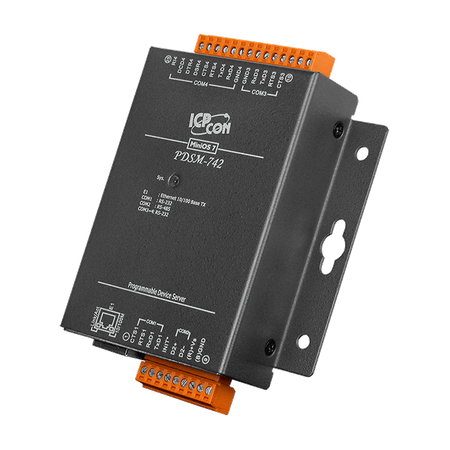

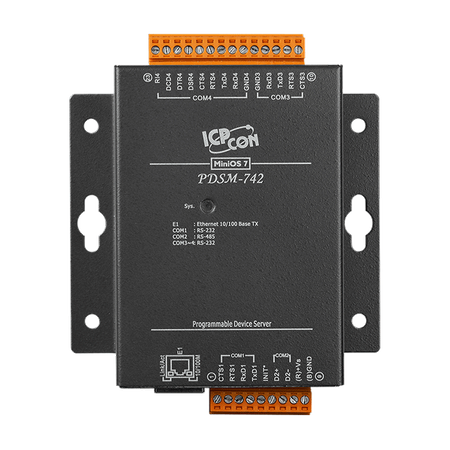

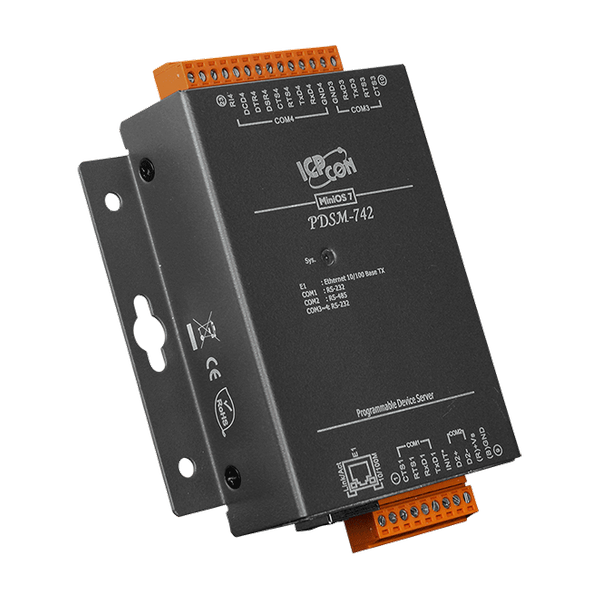

Modele PDS(M)-742(D) i PPDS(M)-742(D)-MTCP są wyposażone w 3 porty RS-232 i 1 port RS-485. Demontowana wbudowana listwa zaciskowa została zaprojektowana z myślą o łatwym i solidnym okablowaniu w warunkach przemysłowych.
Seria PDS-700 obejmuje mocną i niezawodną strukturę programowania Xserver, która pozwala na zaprojektowanie solidnych aplikacji Ethernetowych w jeden dzień. Wbudowany, wysokowydajny MiniOS7 uruchamia PDS-700 w zaledwie jedną sekundę i zapewnia najszybsze odpowiedzi. Działa również jako brama Modbus TCP do RTU/ASCII, wspierając większość komunikacji SCADA/HMI opartej na protokole Modbus/TCP.
Seria PPDS-700-MTCP oferuje prawdziwą zgodność z IEEE 802.3af (klasyfikacja, Klasa 1) Power over Ethernet (PoE) przy użyciu standardowego kabla Ethernet kategorii 5 do zasilania z przełącznika PoE, takiego jak NS-205PSE. Model PDSM-700 to PDS-700 z metalową obudową (RoHS), a PPDSM-700-MTCP to PPDS-700-MTCP z metalową obudową (RoHS). Wersja z metalową obudową zapewnia większą ochronę niż PDS-700 i PPDS-700-MTCP.
Modele PDS(M)-742(D) i PPDS(M)-742(D)-MTCP są wyposażone w 3 porty RS-232 i 1 port RS-485. Demontowana wbudowana listwa zaciskowa została zaprojektowana z myślą o łatwym i solidnym okablowaniu w warunkach przemysłowych.
Zastosowania
Automatyka Przemysłowa Automatyka Budynkowa Automatyka Domowa
Parametry techniczne:
| Product Range: | Serial-to-Ethernet Device Server |
Moduł CPU | |
| CPU Module: CPU: | 80186-80 MHz or compatible |
| CPU Module: EEPROM: | 16 KB; Data retention: 40 years; 1,000,000 erase/write cycles. |
| CPU Module: Flash: | 512 KB ; Erase unit is one sector (64 KB) ; ,
100,000 erase/write cycles |
| CPU Module: SRAM: | 512 KB |
| CPU Module: Watchdog Timer: | Yes |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power |
ETHERNET | |
| Ethernet: Porty: | 10/100 Base-TX, RJ-45 port (Auto-negotiating, auto MDI/MDI-X, LED indicator) |
Porty COM | |
| Porty COM: Porty: | 2 x 5-wire RS-232 ,
1 x 9-wire RS-232 ,
1 x RS-485 |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Bias Resistor: | Yes, 1 KΩ |
| COM Ports: Parity: | None, Even, Odd, Mark, Space ,
None parity is required when using 8 data bits and 2 stop bits on COM1/COM2. |
| COM Ports: Data Bit: | 7, 8: for COM1 and COM2 ,
5, 6, 7, 8: for COM3 ~ COM4 |
| COM Ports: Stop Bit: | 1, 2: for COM1 ~ COM4 |
| COM Ports: Node Address: | 254 (max.) |
Power | |
| Power: Consumption: | 2.0 W |
| Power: Powered from Terminal Block: | +10 ~ 30 VDC |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 102 mm x 29 mm x 125 mm (W x L x H) |
| Mechanical: Installation: | Wall mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 5 ~ 90% RH, Non-condensing |
| Status: | Available |
