Główne cechy
- Integrowanie urządzeń szeregowych w sieci Ethernet
- "Wirtualny COM" Rozszerzenie portów COM
- Narzędzie VxComm obsługuje Windows 7 SP1/10/2012/2016 (32/64-bit)
- Obsługuje przełącznik Modbus TCP na RTU/ASCII Gateway
- Potężny programowalny serwer urządzeń
- Timer Watchdog odpowiedni do pracy w trudnych warunkach
- Ochrona obwodów portów szeregowych +/-4 kV ESD
- Wbudowany kontroler ASIC na porcie RS-485
- Wbudowany wysoko wydajny MiniOS7 od ICP DAS
- Obsługuje funkcje D/I z blokadą i liczniki
- Kompaktowy rozmiar z wieloma portami szeregowymi
Wprowadzenie
Seria PDS-700 to rodzina programowalnych serwerów urządzeń, znanych jako "brama Serial-to-Ethernet", które są zaprojektowane do łączenia urządzeń RS-232/422/485 z siecią Ethernet. Przyjazny dla użytkownika sterownik/narzędzie VxComm pozwala łatwo przekształcić wbudowane porty COM serii PDS-700 w standardowe porty COM na komputerze PC. Dzięki niezależności protokołu, małemu rdzeniowi OS i dużej elastyczności, seria PDS-700 jest w stanie sprostać wymaganiom każdej aplikacji umożliwiającej sieć.
Seria PDS-700 zawiera potężną i niezawodną strukturę programowania Xserver, która pozwala na zaprojektowanie zaawansowanych aplikacji Ethernetowych w jeden dzień. Wbudowany, wysokowydajny MiniOS7 uruchamia PDS-700 w zaledwie jedną sekundę i zapewnia najszybsze odpowiedzi. Działa również jako brama Modbus TCP do RTU/ASCII, obsługująca większość komunikacji SCADA/HMI opartych na protokole Modbus/TCP.
Seria PPDS-700-MTCP oferuje prawdziwe zgodne z IEEE 802.3af (klasyfikacja, Klasa 1) zasilanie przez Ethernet (PoE) przy użyciu standardowego kabla Ethernet kategorii 5 do odbierania zasilania od przełącznika PoE, takiego jak NS-205PSE. PDSM-700 to PDS-700 z Metalową obudową (RoHS), a PPDSM-700-MTCP to PPDS-700-MTCP z Metalową obudową (RoHS). Wersja z Metalową obudową zapewnia mocniejszą ochronę niż PDS-700 i PPDS-700-MTCP.

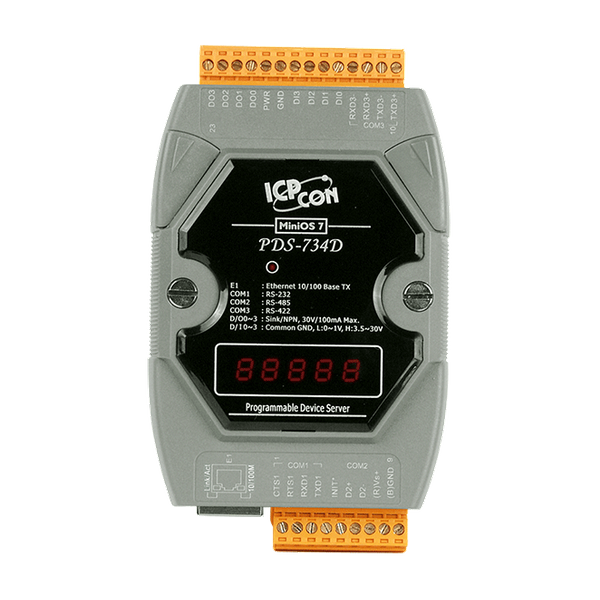

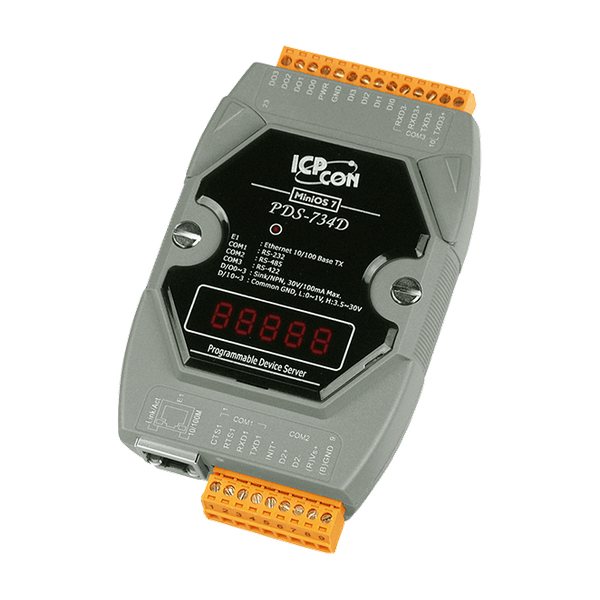

Model PDS(M)-734(D) oraz PPDS(M)-734(D)-MTCP jest wyposażony w 1 port RS-232, 1 port RS-485, 1 port RS-422/485 oraz DI/DO. Wyjmowany blok złącza terminalnego na płycie głównej został zaprojektowany do łatwego i solidnego okablowania w sytuacjach przemysłowych.
Seria PDS-700 zawiera potężną i niezawodną strukturę programowania Xserver, która pozwala na zaprojektowanie zaawansowanych aplikacji Ethernetowych w jeden dzień. Wbudowany, wysokowydajny MiniOS7 uruchamia PDS-700 w zaledwie jedną sekundę i zapewnia najszybsze odpowiedzi. Działa również jako brama Modbus TCP do RTU/ASCII, obsługująca większość komunikacji SCADA/HMI opartych na protokole Modbus/TCP.
Seria PPDS-700-MTCP oferuje prawdziwe zgodne z IEEE 802.3af (klasyfikacja, Klasa 1) zasilanie przez Ethernet (PoE) przy użyciu standardowego kabla Ethernet kategorii 5 do odbierania zasilania od przełącznika PoE, takiego jak NS-205PSE. PDSM-700 to PDS-700 z Metalową obudową (RoHS), a PPDSM-700-MTCP to PPDS-700-MTCP z Metalową obudową (RoHS). Wersja z Metalową obudową zapewnia mocniejszą ochronę niż PDS-700 i PPDS-700-MTCP.
Model PDS(M)-734(D) oraz PPDS(M)-734(D)-MTCP jest wyposażony w 1 port RS-232, 1 port RS-485, 1 port RS-422/485 oraz DI/DO. Wyjmowany blok złącza terminalnego na płycie głównej został zaprojektowany do łatwego i solidnego okablowania w sytuacjach przemysłowych.
Zastosowania
Automatyka przemysłowa, Automatyka budynkowa, Automatyka domowa
Parametry techniczne:
| Product Range: | Serial-to-Ethernet Device Server |
Moduł CPU | |
| CPU Module: CPU: | 80186-80 MHz or compatible |
| CPU Module: EEPROM: | 16 KB; Data retention: 40 years; 1,000,000 erase/write cycles. |
| CPU Module: Flash: | 512 KB ; Erase unit is one sector (64 KB) ; ,
100,000 erase/write cycles |
| CPU Module: SRAM: | 512 KB |
| CPU Module: Watchdog Timer: | Yes |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
5 x digit 7 Segment |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 4 |
| Wejście cyfrowe: Typ: | Styk suchy |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Source, Common Ground |
| Wejście cyfrowe: ON Poziom napięcia: | +3.5 ~ +30 V |
| Wejście cyfrowe: OFF Poziom napięcia: | +1 V max. |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 4 |
| Wyjście cyfrowe: Typ: | Kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Sink (NPN) [pol] |
| Wyjście cyfrowe: Napięcie obciążenia: | 30 VDC, max. |
| Wyjście cyfrowe: Prąd obciążenia: | 100 mA, max. |
ETHERNET | |
| Ethernet: Porty: | 10/100 Base-TX, RJ-45 port (Auto-negotiating, auto MDI/MDI-X, LED indicator) |
Porty COM | |
| Porty COM: Porty: | 1 x 5-wire RS-232 ,
1 x RS-485 ,
1 x RS-485/RS-422 |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Bias Resistor: | Yes, 10 KΩ |
| COM Ports: Parity: | None, Even, Odd, Mark, Space ,
None parity is required when using 8 data bits and 2 stop bits on COM1/COM2. |
| COM Ports: Data Bit: | 7, 8: for COM1 and COM2 ,
5, 6, 7, 8: for COM3 |
| COM Ports: Stop Bit: | 1, 2: for COM1 ~ COM3 |
| COM Ports: Node Address: | 254 (max.) |
Power | |
| Power: Consumption: | 2.7 W |
| Power: Powered from Terminal Block: | +10 ~ 30 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 72 mm x 35 mm x 123 mm (W x L x H) |
| Mechanical: Installation: | DIN-Rail or Wall Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 5 ~ 90% RH, Non-condensing |
| Status: | Available |
