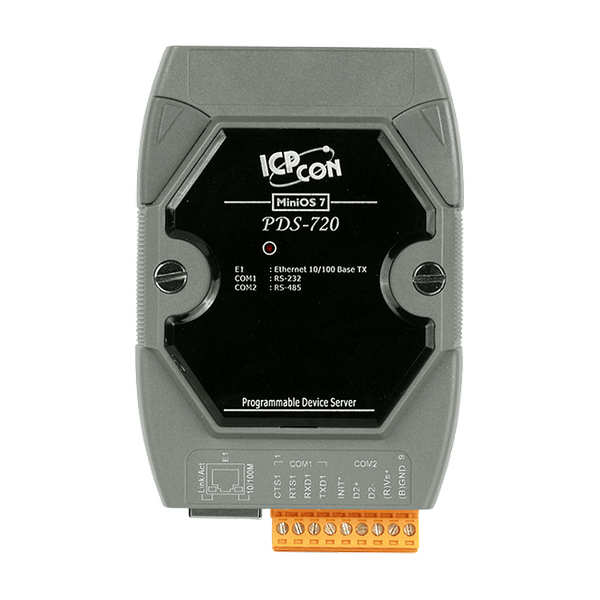

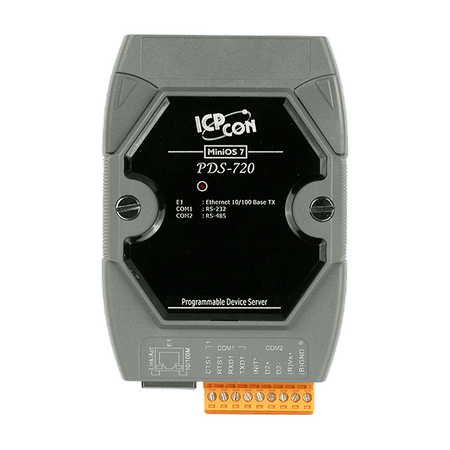

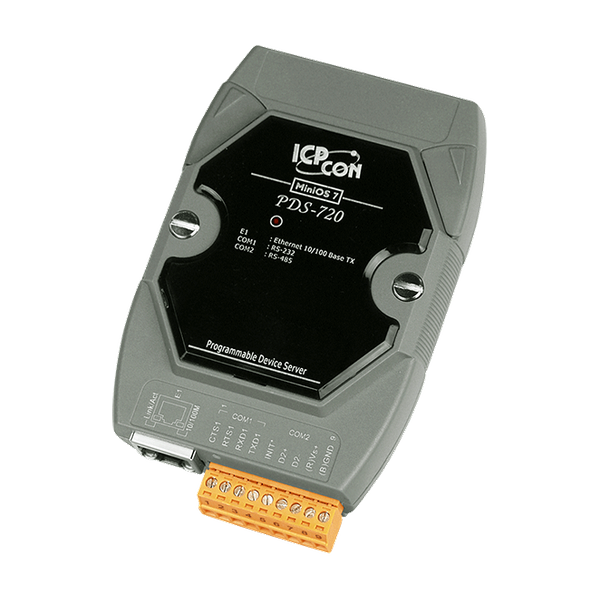

Name: PDS-720
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Integrowanie urządzeń szeregowych w sieci Ethernet
"Wirtualny port COM" umożliwia rozszerzenie portów COM
VxComm Utility wspiera 32/64-bitowe systemy Windows 7 SP1/10/2012/2016
Obsługuje Modbus TCP do RTU/ASCII Gateway
Potężny, programowalny serwer urządzeń
Timer Watchdog odpowiedni do pracy w trudnych warunkach
Ochrona obwodu portu szeregowego +/-4 kV ESD
Kontroler ASIC z funkcją samoregulacji na porcie RS-485
Wbudowany, wysokowydajny MiniOS7 od ICP DAS
Kompaktowy rozmiar z wieloma portami szeregowymi

Wprowadzenie

Seria PDS-700 to rodzina programowalnych serwerów urządzeń, znanych także jako "bramka Serial-to-Ethernet", zaprojektowanych do łączenia urządzeń RS-232/422/485 z siecią Ethernet. Przyjazny dla użytkownika sterownik/Utility VxComm umożliwia łatwe przekształcenie wbudowanych portów COM serii PDS-700 w standardowe porty COM na komputerze. Dzięki niezależności od protokołu, małym rozmiarom OS i dużej elastyczności, seria PDS-700 jest w stanie sprostać wymaganiom każdej aplikacji z obsługą sieci.

Seria PDS-700 zawiera potężną i niezawodną strukturę programowania Xserver, która umożliwia zaprojektowanie solidnych aplikacji Ethernetowych w jeden dzień. Wbudowany, wysokowydajny MiniOS7 uruchamia serię PDS-700 w zaledwie jedną sekundę i zapewnia najszybszą odpowiedź. Działa również jako bramka Modbus TCP do RTU/ASCII, która wspiera większość komunikacji SCADA/HMI opartej na protokole Modbus/TCP.

Seria PPDS-700-MTCP charakteryzuje się zgodnością z IEEE 802.3af (klasyfikacja, Klasa 1) Power over Ethernet (PoE), wykorzystując standardowy kabel Ethernet kategorii 5 do otrzymania zasilania od przełącznika PoE, takiego jak NS-205PSE.

Modele PDS-720(D) i PPDS-720(D)-MTCP są wyposażone w port RS-232 i port RS-485. Odłączalny blok terminali na płycie głównej został zaprojektowany z myślą o łatwym i solidnym okablowaniu w sytuacjach przemysłowych.

Zastosowania

Automatyka przemysłowa, Budynków, Domowa

Parametry techniczne:

Product Range:	Serial-to-Ethernet Device Server
Moduł CPU
CPU Module: CPU:	80186-80 MHz or compatible
CPU Module: EEPROM:	16 KB; Data retention: 40 years; 1,000,000 erase/write cycles
CPU Module: Flash:	512 KB; Erase unit is one sector (64 KB); 100,000 erase/write cycles
CPU Module: SRAM:	512 KB
CPU Module: Watchdog Timer:	Yes
Wskaźniki LED
LED Indicators: Status:	1 x Power
ETHERNET
Ethernet: Porty:	10/100 Base-TX, RJ-45 port (Auto-negotiating, auto MDI/MDI-X, LED indicator)
Porty COM
Porty COM: Porty:	1 x 5-wire RS-232 , 1 x RS-485
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Bias Resistor:	Yes, 1 KΩ
COM Ports: Parity:	None, Even, Odd, Mark, Space , None parity is required when using 8 data bits and 2 stop bits on COM1/COM2.
COM Ports: Data Bit:	7, 8: for COM1 and COM2
COM Ports: Stop Bit:	1, 2: for COM1 ~ COM2
COM Ports: Node Address:	254 (max.)
Power
Power: Consumption:	2.0 W
Power: Powered from Terminal Block:	+10 ~ 30 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	72 mm x 35 mm x 112 mm (W x L x H)

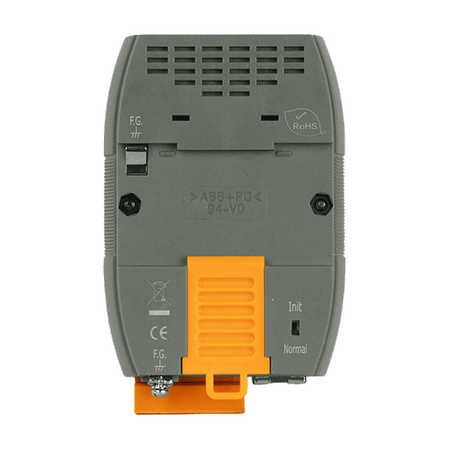

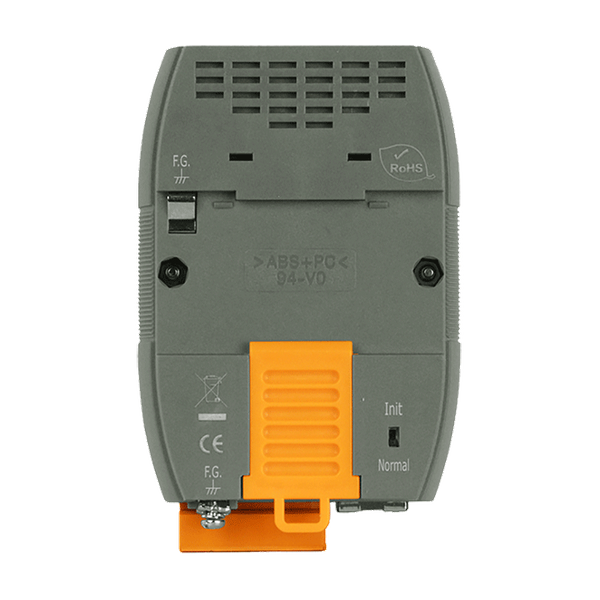

Mechanical: Installation:	DIN-Rail or Wall Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	5 ~ 90% RH, Non-condensing
Status:	Available
