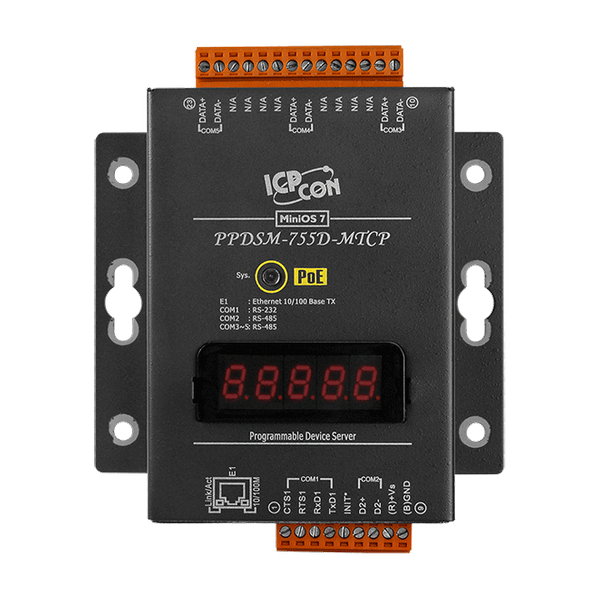

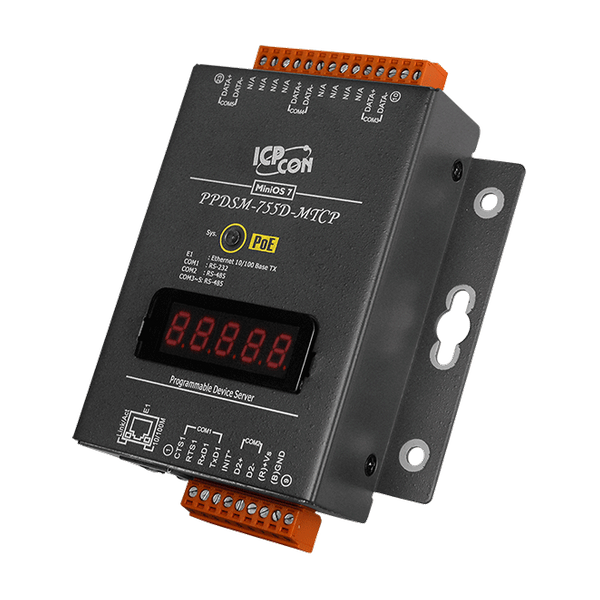

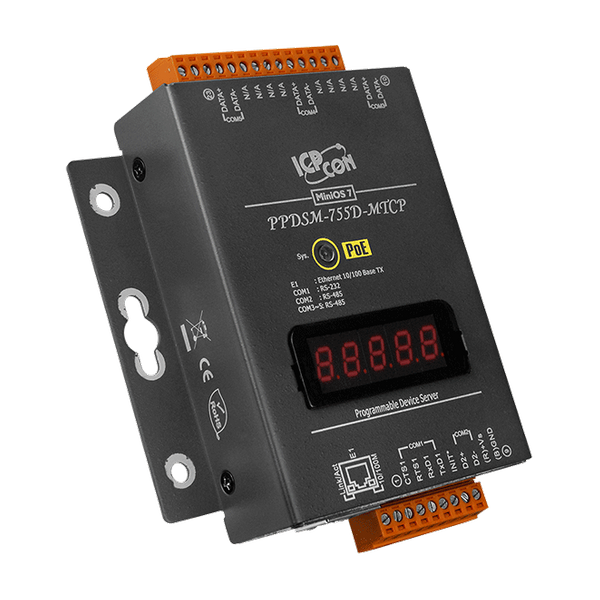

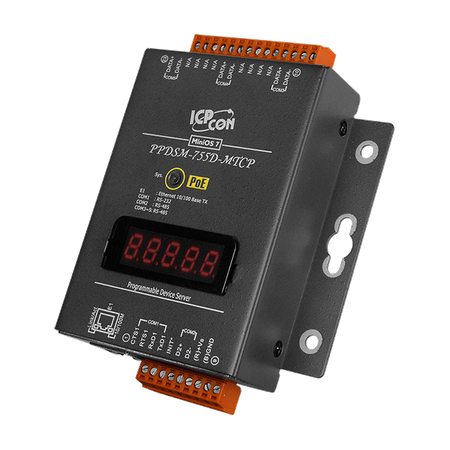

Name: PPDSM-755D-MTCP
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Incorporacja urządzeń szeregowych w sieci Ethernet
"Wirtualny port COM" - rozszerzenie portów COM
VxComm Utility wspiera 32/64-bitowe Windows 7 SP1/10/2012/2016
Wsparcie dla Modbus TCP do RTU/ASCII Gateway
Potężny programowalny serwer urządzeń
Watchdog Timer odpowiedni do pracy w trudnych warunkach
Ochrona ESD +/-4 kV na portach szeregowych
ASIC kontroler z samokorekcją na porcie RS-485
Wbudowany wydajny MiniOS7 od ICP DAS
Kieszonkowy rozmiar z wieloma portami szeregowymi

Wprowadzenie

Seria PDS-700 to rodzina programowalnych serwerów urządzeń, znanych również jako "Serial-to-Ethernet gateway", które są zaprojektowane do łączenia urządzeń RS-232/422/485 z siecią Ethernet. Przyjazny dla użytkownika sterownik / narzędzie VxComm pozwala użytkownikom łatwo zamienić wbudowane porty COM serii PDS-700 w standardowe porty COM na komputerze. Dzięki swojej niezależności od protokołu, małemu systemowi operacyjnemu i dużej elastyczności, seria PDS-700 jest w stanie sprostać wymaganiom każdej aplikacji sieciowej.

Seria PDS-700 zawiera potężną i niezawodną strukturę programowania Xserver, która pozwala zaprojektować swoje solidne aplikacje Ethernet w jeden dzień. Wbudowany, wysokowydajny MiniOS7 uruchamia PDS-700 w zaledwie jedną sekundę, co daje najszybsze odpowiedzi. Działa również jako brama Modbus TCP do RTU/ASCII, która wspiera większość komunikacji SCADA/HMI opartej na protokole Modbus/TCP.

Seria PPDS-700-MTCP charakteryzuje się prawdziwym zgodnym z IEEE 802.3af (klasa 1) zasilaniem przez Ethernet (PoE), używającym standardowego kablu Ethernet kategorii 5 do pobierania zasilania z przełącznika PoE, jak NS-205PSE. PDSM-700 to PDS-700 z metalową obudową (RoHS), a PPDSM-700-MTCP to PPDS-700-MTCP z metalową obudową (RoHS). Metalowa obudowa wersji zapewnia silniejszą ochronę niż PDS-700 i PPDS-700-MTCP.

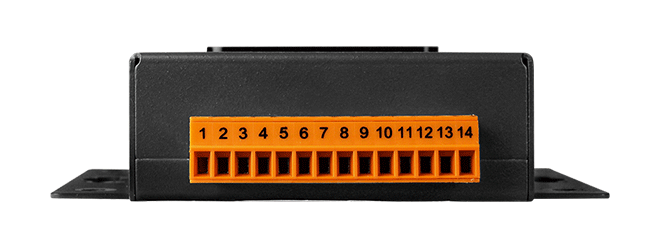

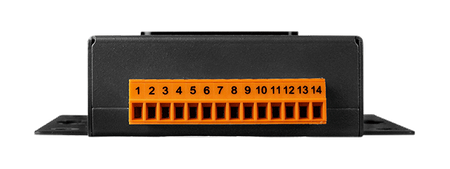

PDS(M)-755(D) i PPDS(M)-755(D)-MTCP są wyposażone w 1 port RS-232 i 4 porty RS-485. Odłączalny onboardowy konektor blokowy terminala jest zaprojektowany do łatwego i solidnego okablowania w sytuacjach przemysłowych.

Zastosowania

Automatyka przemysłowa, Automatyka budynkowa, Automatyka domowa

Parametry techniczne:

Product Range:	Serial-to-Ethernet Device Server
Moduł CPU
CPU Module: CPU:	80186-80 MHz or compatible
CPU Module: EEPROM:	16 KB; Data retention: 40 years; 1,000,000 erase/write cycles.
CPU Module: Flash:	512 KB ; Erase unit is one sector (64 KB) ; , 100,000 erase/write cycles
CPU Module: SRAM:	512 KB
CPU Module: Watchdog Timer:	Yes
Wskaźniki LED
LED Indicators: Status:	1 x Power/PoE , 5 x digit 7 Segment
ETHERNET

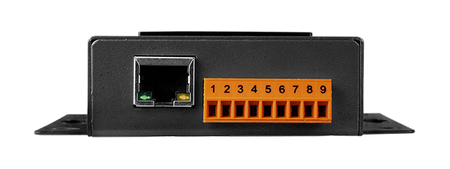

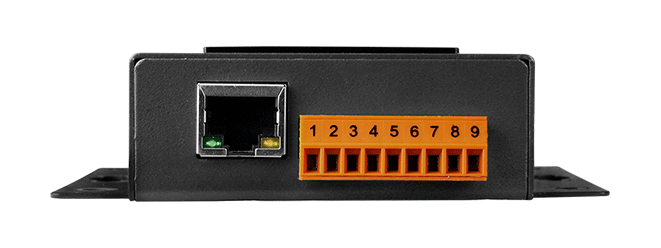

Ethernet: Porty:	10/100 Base-TX, RJ-45 port (Auto-negotiating, auto MDI/MDI-X, LED indicator)
Porty COM
Porty COM: Porty:	1 x 5-wire RS-232 , 4 x RS-485
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Bias Resistor:	Yes, 1 KΩ
COM Ports: Parity:	None, Even, Odd, Mark, Space , None parity is required when using 8 data bits and 2 stop bits on COM1/COM2.
COM Ports: Data Bit:	7, 8: for COM1 and COM2 , 5, 6, 7, 8: for COM3 ~ COM5
COM Ports: Stop Bit:	1, 2: for COM1 ~ COM5
COM Ports: Node Address:	254 (max.)
Power
Power: Consumption:	2.9 W
Power: Powered from PoE:	IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	102 mm x 29 mm x 125 mm (W x L x H)
Mechanical: Installation:	Wall mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	5 ~ 90% RH, Non-condensing
Status:	Available
