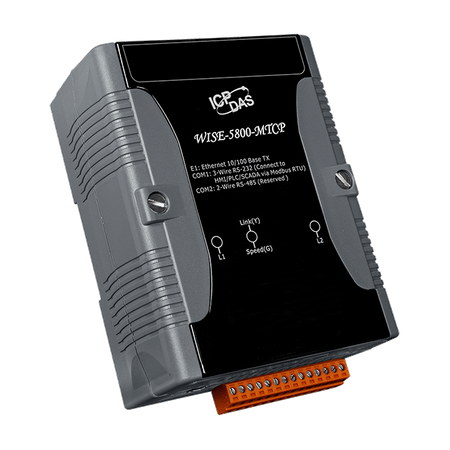

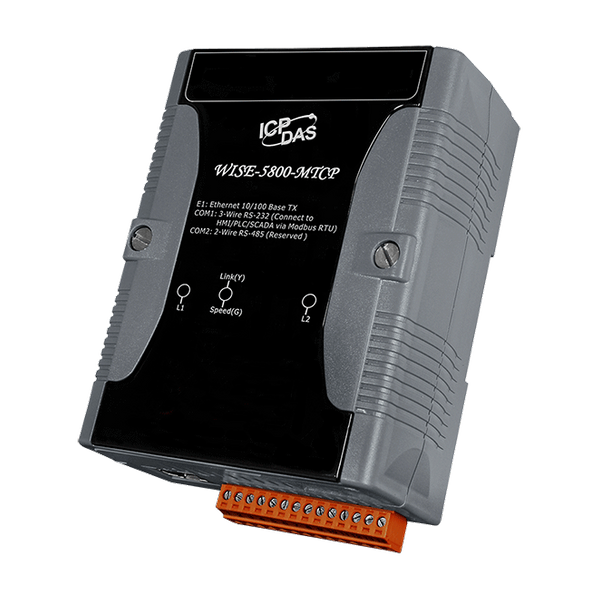

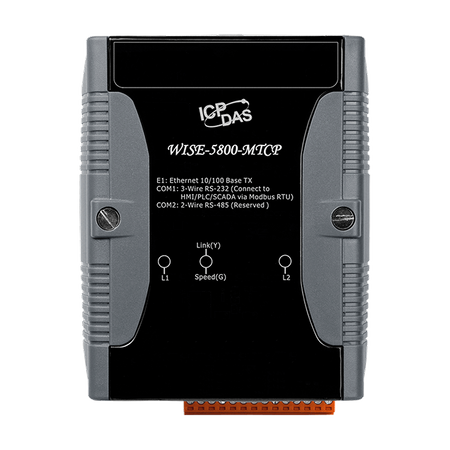

Name: WISE-5800-MTCP
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługiwany w przeglądarkach, nie wymaga dodatkowego oprogramowania.
Nie wymaga programowania, strony WWW do edycji logiki sterowania.
Możliwość wykonywania reguł logiki IF-THEN-ELSE.
Wsparcie dla XW-Board.
Wsparcie dla urządzeń Modbus TCP Slave (do 7).
Wsparcie dla monitorowania/kontroli kanałów I/O, Timer, Schedule, operacji Recipe.
Wsparcie dla wysyłania Email bez SSL, wysyłania komend CGI.
Wsparcie dla funkcji rejestratora danych i wysyłania plików danych.
Protokół Modbus TCP/RTU do bezproblemowej integracji z oprogramowaniem SCADA.

Wprowadzenie

WISE (Web Inside, Smart Engine) to seria produktów opracowana przez ICP DAS, która działa jako jednostki sterujące do zdalnego sterowania logiką i monitorowania w różnych zastosowaniach przemysłowych. WISE oferuje przyjazny dla użytkownika i intuicyjny interfejs internetowy, który pozwala użytkownikom wprowadzać logikę sterowania IF-THEN-ELSE na kontrolerach w kilka kliknięć; nie jest wymagane programowanie. Dzięki potężnym i łatwym w obsłudze funkcjom, WISE zminimalizuje krzywą uczenia się, skróci czas wprowadzenia na rynek i znacznie zmniejszy wysiłek i koszty poniesione na rozwój systemu.

WISE-5800-MTCP wspiera magistralę rozszerzeń I/O do implementacji różnych funkcji I/O, takich jak D/I, D/O, A/D i D/A zgodnie z XW-Board. Ponadto, WISE-5800-MTCP obsługuje również urządzenia Modbus TCP slave. Dzięki zdolności połączeniowej z urządzeniami Modbus TCP slave, WISE-5800-MTCP może zapewnić użytkownikowi większą elastyczność w zastosowaniach.

WISE-5800-MTCP obsługuje protokoły Modbus TCP/RTU, umożliwiając bezproblemową integrację z oprogramowaniem SCADA. Obejmuje wszystkie zalety, jakie mogą zapewnić kontrolery serii WISE. Dodatkowo, WISE-5800-MTCP oferuje funkcję rejestratora danych z kartą microSD, może rejestrować wartości kanałów I/O przez wyzwalanie zdarzeniem lub regularne okresy czasu. Pliki danych mogą być wysyłane za pośrednictwem Email lub FTP. Wszystkie ustawienia można skonfigurować za pomocą przeglądarki.

Zastosowania

Automatyka budynkowa, automatyka fabryczna, automatyka maszyn, zdalna konserwacja, zdalna diagnostyka i testowanie sprzętu, itp.

Parametry techniczne:

Product Range:	WISE I/O Module
Software
Software: Protocol:	• Modbus TCP & Modbus RTU , • FTP Client , • CGI Command (Sending) , • Active I/O (Modbus TCP Master)
Software: Function:	• Web Interface for Configuration , • IF-THEN-ELSE Logic operation (36 rule supported) , • I/O channel monitoring and control , • Timer operation (12 set supported) , • Schedule operation (12 set supported) , • Data Logger operation (1 set supported) , • Internal Register operation (48 set supported) , • Recipe operation (12 set supported) , • non-SSL Email sending function , • SNTP Time Synchronization
Moduł CPU
CPU Module: CPU:	16-bit CPU (80 MHz)
CPU Module: Storage Expansion:	Support 1G/2G/4G/8G/16G/32G microSD card
Wskaźniki LED
LED Indicators: Status:	1 x System Status , 1 x MicroSD Card Status , 1 x Ethernet Link Status
Rozszerzenie I/O
I/O Expansion: I/O Type:	XW-board
I/O Expansion: Remote Module Support:	Modbus TCP Slave Module
ETHERNET
Ethernet: Porty:	RJ-45 x 1, 10/100 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators)
Porty COM
Porty COM: Porty:	COM 1: RS-232 (TxD, RxD, RTS, CTS, GND), non-isolated, Speed: 115200 bps max. , COM 2: RS-485 (Data+, Data-) with internal self-tuner ASIC; non-isolated, Speed: 115200 bps max. (Reserved)
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	12 ~ 48 VDC
Power: Redundant Power Inputs:	Yes
Power: Consumption:	2.0 W
Mechaniczny
Mechanical: Dimensions (mm):	91 × 123 × 52 (W x H x D)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
