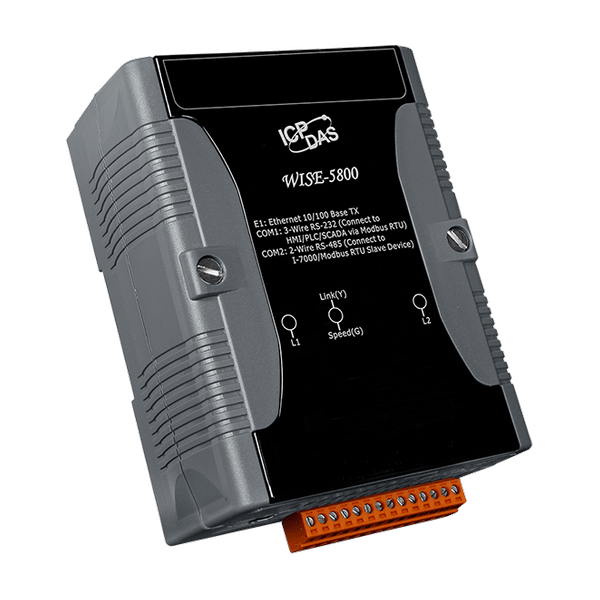

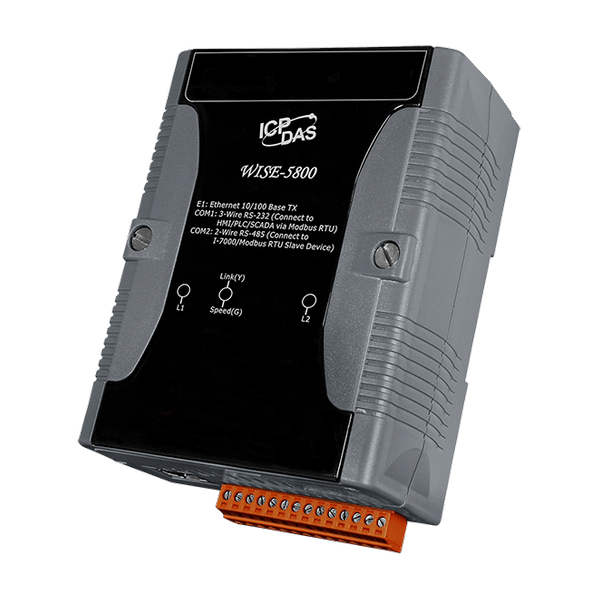

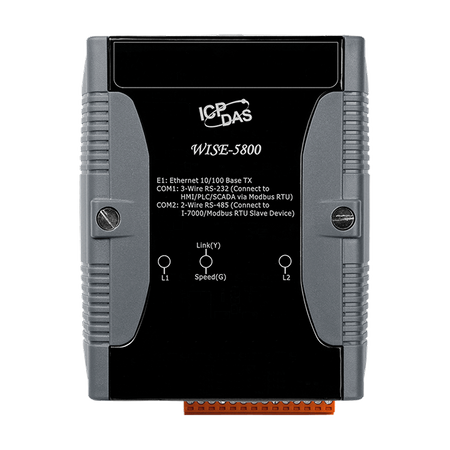

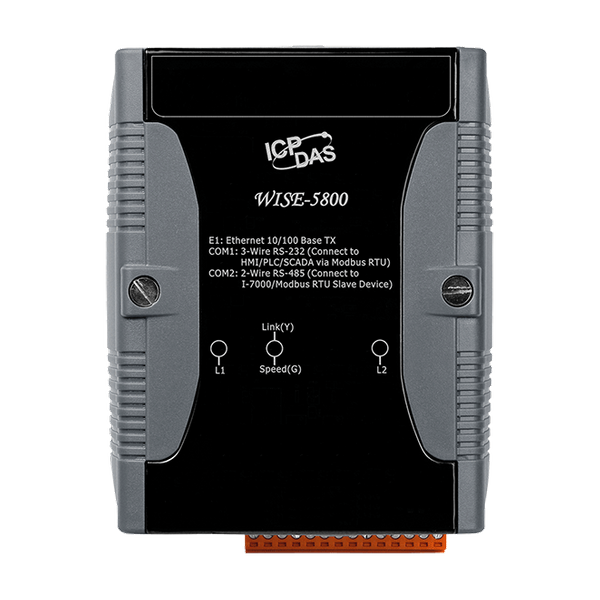

Name: WISE-5800
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Pracuje na przeglądarkach, nie wymaga dodatkowego oprogramowania.
Brak konieczności programowania, strony internetowe służą do edycji logiki sterowania.
Możliwość wykonywania reguł logiki IF-THEN-ELSE.
Obsługa XW-Board.
Obsługa zdalnych modułów I/O I-7000 (do 16) lub urządzeń podrzędnych Modbus RTU (do 10).
Obsługa monitorowania/kontrolowania kanałów I/O, timerów, harmonogramów, operacji receptur.
Obsługa wysyłania e-maili bez SSL, operacji komend CGI.
Funkcja rejestratora danych i wysyłanie plików danych.
Protokół Modbus TCP/RTU do bezproblemowej integracji z oprogramowaniem SCADA.

Wprowadzenie

WISE (Web Inside, Smart Engine) to seria produktów rozwinięta przez ICP DAS, działająca jako jednostki sterujące do zdalnego sterowania logiką i monitorowania w różnych aplikacjach przemysłowych. WISE oferuje przyjazny i intuicyjny interfejs strony internetowej, który pozwala użytkownikom wdrożyć logikę sterowania IF-THEN-ELSE na kontrolerach za pomocą kilku kliknięć; nie jest wymagana żadna programowanie. Dzięki swoim silnym i łatwym w użyciu funkcjom, minimalizuje krzywą uczenia się, skraca czas wprowadzenia na rynek i dramatycznie zmniejsza wysiłek i koszty związane z rozwojem systemu.

WISE-5800 obsługuje magistralę rozszerzeń I/O do wdrażania różnych funkcji I/O, takich jak D/I, D/O, A/D i D/A według XW-Board. Ponadto obsługuje również zdalne moduły I/O ICP DAS I-7000 / M-7000 oraz urządzenia podrzędne Modbus RTU. Dzięki różnorodności modułów I/O serii I-7000 / M-7000 i zdolności do połączeń z urządzeniami podrzędnymi Modbus RTU, WISE-5800 oferuje użytkownikom większą elastyczność w dziedzinie zastosowań.

WISE-5800 obsługuje protokół Modbus TCP/RTU, umożliwiając bezproblemową integrację z oprogramowaniem SCADA. Oferuje wszystkie zalety, które mogą zapewnić kontrolery serii WISE. Dodatkowo, WISE-5800 oferuje funkcję rejestratora danych z kartą microSD, umożliwiającą zapis wartości kanałów I/O za pomocą wyzwalania zdarzeniowego lub regularnych okresów czasowych. Pliki danych mogą być wysyłane przez e-mail lub FTP. Wszystkie ustawienia można dokonać za pomocą przeglądarki.

Oprócz dziedziczonych zalet z istniejącej serii WISE, WISE-5800 oferuje jeszcze więcej wsparcia w zakresie funkcji I/O. Pozwala na podłączenie szerokiej gamy płyt XW-Boards, zdalnych modułów I/O serii I-7000 / M-7000 oraz urządzeń podrzędnych Modbus RTU, co umożliwia użytkownikom swobodny wybór najbardziej odpowiednich modułów I/O. Dzięki karcie microSD oferuje funkcję rejestratora danych w czasie rzeczywistym, umożliwiającą zapisywanie danych I/O kontrolera i wysyłanie plików danych przez FTP lub e-mail w zaplanowanym czasie do centrum sterowania w celu dalszego zarządzania administracyjnego lub analizy danych.

Zastosowania

Automatyzacja budynków, automatyzacja fabryk, automatyzacja maszyn, zdalna konserwacja, zdalna diagnostyka i testowanie urządzeń, itp.

Parametry techniczne:

Product Range:	WISE I/O Module
Software
Software: Protocol:	• Modbus TCP & Modbus RTU , • FTP Client , • CGI Command (Sending) , • Active I/O (Modbus TCP Master)
Software: Function:	• Web Interface for Configuration , • IF-THEN-ELSE Logic operation (36 rule supported) , • I/O channel monitoring and control , • Timer operation (12 set supported) , • Schedule operation (12 set supported) , • Data Logger operation (1 set supported) , • Internal Register operation (48 set supported) , • Recipe operation (12 set supported) , • non-SSL Email sending function , • SNTP Time Synchronization
Moduł CPU
CPU Module: CPU:	16-bit CPU (80 MHz)
CPU Module: Storage Expansion:	Support 1G/2G/4G/8G/16G/32G microSD card
Wskaźniki LED
LED Indicators: Status:	1 x System Status , 1 x MicroSD Card Status , 1 x Ethernet Link Status
Rozszerzenie I/O
I/O Expansion: I/O Type:	XW-board
I/O Expansion: Remote Module Support:	I-7000 Series Module , Modbus RTU Slave Module
ETHERNET
Ethernet: Porty:	RJ-45 x 1, 10/100 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators)
Porty COM
Porty COM: Porty:	COM 1: RS-232 (TxD, RxD, RTS, CTS, GND), non-isolated, Speed: 115200 bps max. , COM 2: RS-485 (Data+, Data-) with internal self-tuner ASIC; non-isolated, Speed: 115200 bps max.
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	12 ~ 48 VDC
Power: Redundant Power Inputs:	Yes
Power: Consumption:	2.0 W
Mechaniczny
Mechanical: Dimensions (mm):	91 × 123 × 52 (W x H x D)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
