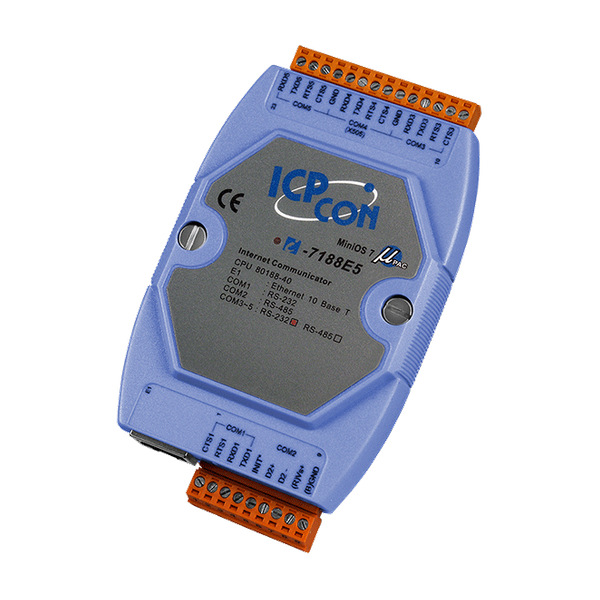

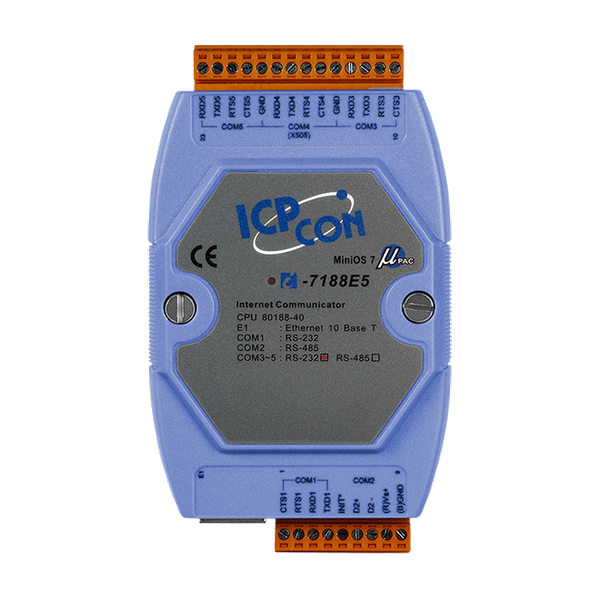

Name: I-7188E5
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Umożliwia połączenie dowolnego urządzenia szeregowego RS-232/485 z siecią Ethernet
Transmisja danych za pomocą wirtualnego portu COM lub surowego połączenia TCP
Sterownik VxComm dla 32-bitowego i 64-bitowego Windows 7 SP1/10/2012/2016
Wbudowany wysokowydajny MiniOS7 od ICP DAS
Watchdog Timer odpowiedni do pracy w trudnych warunkach
Kompaktowy rozmiar z wieloma portami szeregowymi
Ochrona przed odwrotną polaryzacją zasilania

Wprowadzenie

Seria I-7188EN to rodzina programowalnych serwerów urządzeń, znanych również jako "brama serial-to-Ethernet", zaprojektowanych do łączenia urządzeń RS-232/422/485 z siecią Ethernet. Przyjazny dla użytkownika sterownik/narzędzie VxComm umożliwia łatwe przekształcenie wbudowanych portów COM serii I-7188EN na standardowe porty COM na komputerze. Dzięki niezależności protokołów, małoskalowemu systemowi operacyjnemu i wysokiej elastyczności, seria I-7188EN jest w stanie sprostać wymaganiom każdej aplikacji z dostępem do sieci.

Seria I-7188EN obejmuje potężną i niezawodną strukturę programowania Xserver, umożliwiającą zaprojektowanie solidnych aplikacji Ethernetowych w jeden dzień. Wbudowany wysokowydajny MiniOS7 uruchamia I-7188EN w zaledwie jedną sekundę i zapewnia najszybsze odpowiedzi.

Model I-7188E5(D) wyposażony jest w 4 porty RS-232 i 1 port RS-485. Odłączalny wbudowany złącze blokowe terminala zaprojektowano z myślą o łatwym i solidnym okablowaniu w warunkach przemysłowych.

Zastosowania

Automatyka fabryczna Automatyka budynkowa Automatyka domowa

Parametry techniczne:

Product Range:	Converter
Moduł CPU
CPU Module: CPU:	80188, 40MHz or compatible
CPU Module: EEPROM:	2K Bytes
CPU Module: Flash:	512K bytes
CPU Module: SRAM:	384K bytes
CPU Module: Watchdog Timer:	Yes
Wskaźniki LED
LED Indicators: Status:	Yes
ETHERNET
Ethernet: Porty:	10BASE-T NE2000 compatible Ethernet Controller
Porty COM
Porty COM: Porty:	4 x RS-232 (TXD, RXD, RTS, CTS, GND) , 1 x RS-485 (Data+, Data-)
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Parity:	Even, Odd, None
COM Ports: Data Bit:	7, 8
COM Ports: Stop Bit:	1
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 VDC ~ +30 VDC (non-regulated)
Power: Consumption:	2 W
Mechaniczny
Mechanical: Dimensions (mm):	123 mm x 72 mm x 33 mm
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 °C ~ +80 °C
Status:	Available
