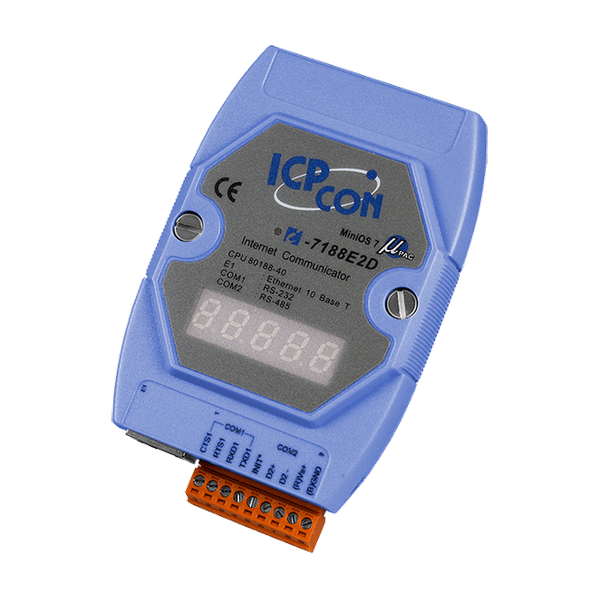

Name: I-7188E2D
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Integracja dowolnego urządzenia szeregowego RS-232/485 w sieci Ethernet
Transmisja danych przez wirtualny port COM lub surowe połączenie TCP
Sterownik VxComm dla systemów Windows 7 SP1/10/2012/2016 w wersjach 32-bit i 64-bit
Wbudowany wysoko wydajny MiniOS7 od ICP DAS
Watchdog Timer odpowiedni do stosowania w trudnych warunkach
Małe wymiary z wieloma portami szeregowymi
Ochrona przed odwrotną polaryzacją zasilania

Wprowadzenie

Seria I-7188EN to rodzina programowalnych serwerów urządzeń, znanych również jako "brama Serial-to-Ethernet", zaprojektowana do łączenia urządzeń RS-232/422/485 z siecią Ethernet. Przyjazny dla użytkownika sterownik/narzędzie VxComm umożliwia łatwe przemianowanie wbudowanych portów COM serii I-7188EN na standardowe porty COM w komputerze. Dzięki niezależności od protokołów, małemu systemowi operacyjnemu i dużej elastyczności, seria I-7188EN jest w stanie sprostać wymaganiom każdej aplikacji sieciowej.

Seria I-7188EN zawiera potężną i niezawodną strukturę programowania Xserver, która pozwala na zaprojektowanie trwałych aplikacji Ethernet w jeden dzień. Wbudowany wysoko wydajny MiniOS7 uruchamia I-7188EN w zaledwie jedną sekundę, zapewniając najszybsze reakcje.

Model I-7188E2(D) jest wyposażony w 1 port RS-232 i 1 port RS-485. Odłączalny blok terminala na płytce umożliwia łatwe i solidne podłączanie urządzeń w warunkach przemysłowych.

Zastosowania

Automatyka przemysłowa, Automatyka budynkowa, Automatyka domowa

Parametry techniczne:

Product Range:	Converter
Moduł CPU
CPU Module: CPU:	80188, 40MHz or compatible
CPU Module: EEPROM:	2K Bytes
CPU Module: Flash:	512K bytes
CPU Module: SRAM:	384K bytes
CPU Module: Watchdog Timer:	Yes
Wskaźniki LED
LED Indicators: Status:	Yes
ETHERNET
Ethernet: Porty:	10BASE-T NE2000 compatible Ethernet Controller
Porty COM
Porty COM: Porty:	1 x RS-232 (TXD, RXD, RTS, CTS, GND) , 1 x RS-485 (Data+, Data-)
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Parity:	Even, Odd, None
COM Ports: Data Bit:	7, 8
COM Ports: Stop Bit:	1
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 VDC ~ +30 VDC (non-regulated)
Power: Consumption:	3W
Mechaniczny
Mechanical: Dimensions (mm):	123 mm x 72 mm x 33 mm
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 °C ~ +80 °C
Status:	Available
