Wprowadzenie

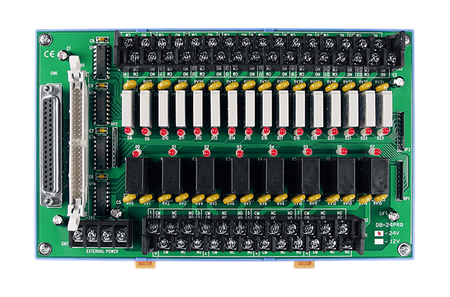

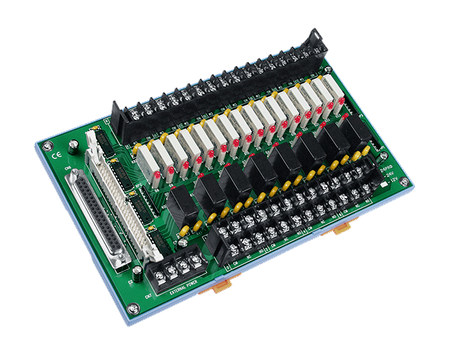

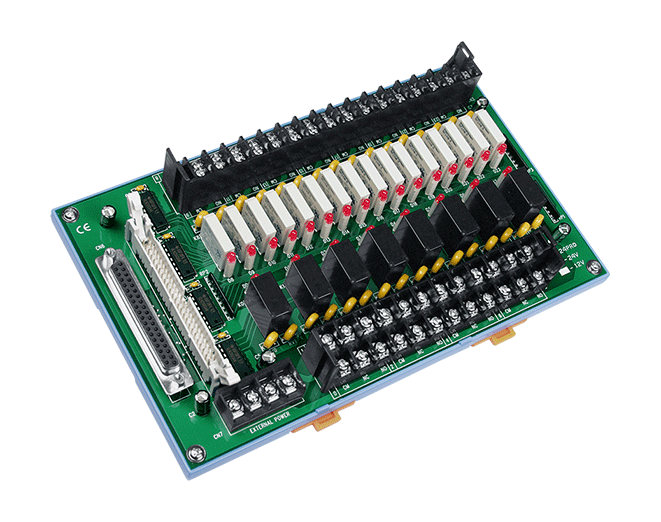

DB-24PR/DB-24PRD to 24-kanałowa karta wyjściowa przekaźników mocy, składająca się z 8 przekaźników typu Form C oraz 16 przekaźników typu Form A do efektywnego przełączania obciążeń. Maksymalne obciążenie każdego przekaźnika wynosi 5 A przy 250 VAC lub 5 A przy 30 VDC. Przekaźniki te mogą być przełączane na stan ON przez zastosowanie sygnału 5 V z karty I/O w komputerze PC na odpowiednie kanały przekaźników. Karta podrzędna DB-24PR/DB-24PRD zawiera jedno 50-pinowe złącze kompatybilne z OPTO-22 oraz jedno 37-pinowe złącze D-sub lub jedno 20-pinowe złącze płaskiej taśmy. 24 diody LED na pokładzie wskazują stan wyjść przekaźników, zapalając się, gdy odpowiedni przekaźnik jest aktywowany. Aby uniknąć przeciążenia zasilacza komputera, ta karta wymaga zewnętrznego zasilania +12 VDC lub +24 VDC.
Główne cechy
- 8 przekaźników typu Form C (SPDT) i 16 przekaźników typu Form A
- DB-24PR: Akceptuje złącze 50-pinowe do sterowania 8 przekaźnikami typu Form C i 16 przekaźnikami typu Form A lub akceptuje złącze 20-pinowe do sterowania 8 przekaźnikami typu Form C i 8 przekaźnikami typu Form A
- DB-24PRD: Akceptuje złącze 37-pinowe i 50-pinowe do sterowania 8 przekaźnikami typu Form C i 16 przekaźnikami typu Form A
- Status przekaźnika wskazywany przez diody LED
- Każdy kanał zawiera warystor chroniący przed skokami wysokiego napięcia
- Zaciski śrubowe ułatwiające okablowanie na miejscu
Zastosowania
- Kontrola włączania/wyłączania
- Zarządzanie energią
- Automatyzacja testów
- Sterowanie procesami
| Product Range: | DAQ Daughter Board |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 8 X FORM C; 16 x FORM A |
| Wyjście przekaźnikowe: Typ: | 24V Power Relay |
| Relay Output: Contact Rating: | 250VAC/5A, 30VDC/5A |
| Relay Output: Operate Time: | 10 ms |
| Relay Output: Release Time: | 5 ms |
| Relay Output: Mechanical Endurance: | FORM A : 20 millions operations FORM C: 10 millions operations |
Power | |
| Power: Input Range: | 24 VDC |
| Power: Consumption: | 500 mA @ 24 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 220 mm x 132 mm |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ 60°C |
| Environment: Storage Temperature: | -20 ~ 70°C |
| Environment: Humidity: | 5% to 90 % noncondensing |
| Status: | Available |
