Wprowadzenie

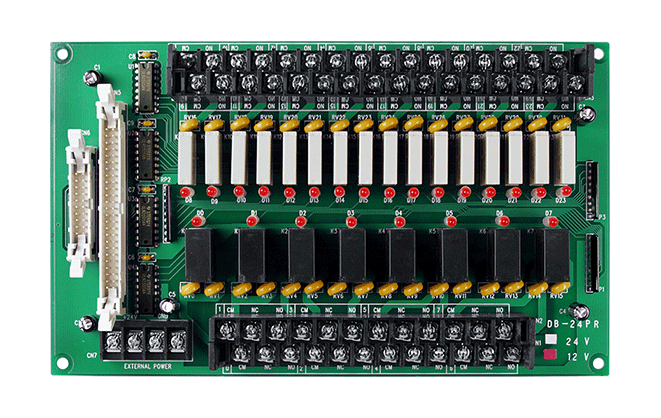

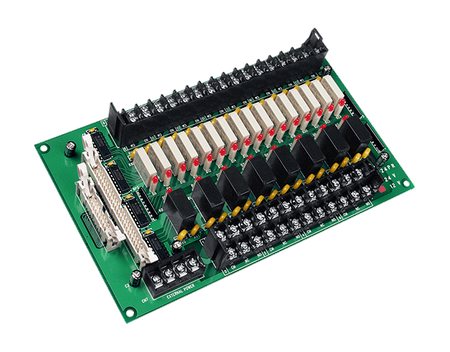

DB-24PR/DB-24PRD to 24-kanałowa płyta z przekaźnikami mocy, która składa się z 8 przekaźników typu Form C i 16 przekaźników typu Form A, umożliwiając efektywne przełączanie obciążenia. Każdy przekaźnik ma nominalne obciążenie 5 A przy 250 VAC lub 5 A przy 30 VDC. Przekaźniki te mogą być włączane poprzez zastosowanie sygnału 5 V z karty I/O w komputerze do odpowiednich kanałów przekaźników. Płyta pomocnicza DB-24PR/DB-24PRD zawiera pojedynczy 50-pinowy złącze kompatybilne z OPTO-22 oraz pojedyncze 37-pinowe złącze typu D-sub lub pojedyncze 20-pinowe złącze płaskiego kabla. 24 diody LED na pokładzie wskazują status wyjścia przekaźników, świecąc, gdy powiązany z nimi przekaźnik jest aktywowany. Aby nie przeciążać zasilania komputera, ta płyta wymaga zewnętrznego zasilacza +12 VDC lub +24 VDC.
Zastosowania
- Sterowanie włącz/wyłącz
- Zarządzanie energią
- Automatyzacja testów
- Sterowanie procesami
Główne cechy
- 8 przekaźników typu Form C (SPDT) i 16 przekaźników typu Form A
- DB-24PR: Akceptuje złącze 50-pinowe do sterowania 8 przekaźnikami typu Form C i 16 typu Form A lub złącze 20-pinowe do sterowania 8 przekaźnikami typu Form C i 8 typu Form A
- DB-24PRD: Akceptuje złącze 37-pinowe i 50-pinowe do sterowania 8 przekaźnikami typu Form C i 16 typu Form A
- LED wskazujący status przekaźnika
- Zawiera warystor do ochrony każdego kanału przed wysokim napięciem
- Zaciski śrubowe umożliwiające łatwe okablowanie
| Product Range: | DAQ Daughter Board |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 8 X FORM C; 16 x FORM A |
| Wyjście przekaźnikowe: Typ: | 12V Power Relay |
| Relay Output: Contact Rating: | 250VAC/5A, 30VDC/5A |
| Relay Output: Operate Time: | 10 ms |
| Relay Output: Release Time: | 5 ms |
| Relay Output: Mechanical Endurance: | FORM A : 20 millions operations FORM C: 10 millions operations |
Power | |
| Power: Input Range: | 12 VDC |
| Power: Consumption: | 250 mA @ 12 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 220 mm x 132 mm |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ 60°C |
| Environment: Storage Temperature: | -20 ~ 70°C |
| Environment: Humidity: | 5% to 90 % noncondensing |
| Status: | Available |
