Główne cechy
- 12-bitowy konwerter A/D
- 12-bitowy konwerter D/A
- 16 kanałów wejściowych jednobiegunowych lub 8 różnicowych
- Prędkość próbkowania 45 k/s
- Jeden kanał AO 12-bitowy
- Zakres AO: 0 ~ 5 V, 0 ~ 10 V
- Programowalny wzmocnienie:
- A-821PGL (wersja z niskim wzmocnieniem): 1, 2, 4, 8
- A-821PGH (wersja z wysokim wzmocnieniem): 1, 10, 100, 1000
- Obsługa przerwań
- Tryby wyzwalania A/D: wyzwalanie programowe, wyzwalanie pacera, wyzwalanie zewnętrzne, wyzwalanie zdarzeń
- Tryby transferu danych A/D: ankietowa, przerwanie, DMA
- 16 DI & 16 DO
- Złącze D-Sub 37-pinowe
Wprowadzenie

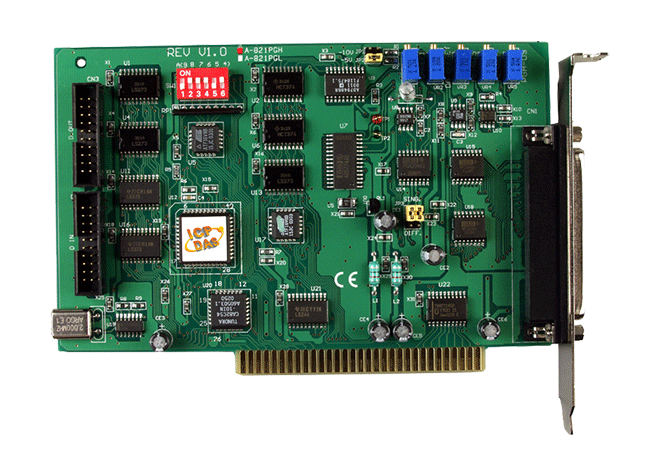

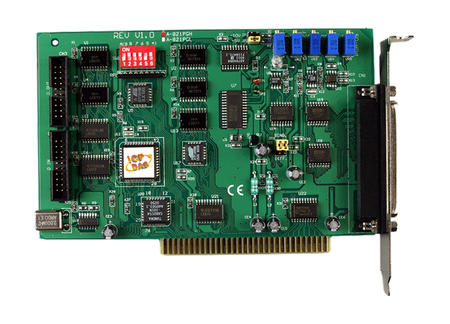

A-821PGH/L to 12-bitowe wielofunkcyjne analogowe i cyfrowe karty I/O dla komputerów zgodnych z PC/AT. A-821PGH/L oferują 16 wejść jednobiegunowych lub 8 różnicowych AI, plus dwa kanały AO z rozdzielczością 12-bitową. Dodatkowo, A-821PGH/PGL posiada 16 DI, 16 DO oraz jeden kanał licznik/timer. A-821PGH zapewnia wzmocnienie 1, 10, 100, 1000, podczas gdy A-821PGL oferuje wzmocnienia 1, 2, 4, 8. Maksymalna prędkość próbkowania wynosi 45 k Próbki/Sek. Przerwania są programowalne 3 i 9 i umożliwiają jeden kanał wyjścia D/A.
ICP DAS wycofuje model /NDA (bez funkcji D/A), ponieważ standardowy model oferuje pełne funkcje pokrywające wymagania wersji /NDA. Proszę skontaktować się z nami w sprawie projektów OEM/ODM, jeśli jesteś zainteresowany wersją niestandardową (lub modelem /NDA).
ICP DAS wycofuje model /NDA (bez funkcji D/A), ponieważ standardowy model oferuje pełne funkcje pokrywające wymagania wersji /NDA. Proszę skontaktować się z nami w sprawie projektów OEM/ODM, jeśli jesteś zainteresowany wersją niestandardową (lub modelem /NDA).
Zastosowania
- Analiza sygnału
- Automatyka przemysłowa
- Automatyka laboratoryjna
- Interfejs czujników
- FFT i analiza częstotliwości
- Analiza przejściowa
- Testy produkcyjne
- Kontrola procesów
Parametry techniczne:
| Product Range: | ISA Multi-function |
HARDWARE | |
| Hardware: Connector: | Female DB37 x 1 ,
20-pin box header x 2 |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 16 Single-ended/8 Differential |
| Wejście analogowe: Zakres: | ± 5V, ± 0.5V, ± 0.05V, ± 0.005V |
| Wejście analogowe: Rozdzielczość: | 12-bit |
| Wejście analogowe: Dokładność: | 0.1% of FSR ±1 LSB @ 25 °C, ±10 V |
| Wejście analogowe: Częstotliwość próbkowania: | 45 kS/s. Max. |
| Wejście analogowe: Ochrona przed przepięciem: | Ciągły ±35 Vp-p |
| Analog Input: Zero Drift: | 15 ppm/°C of FSR |
| Wejście analogowe: Tryb wyzwalania: | Software, Pacer |
| Wejście analogowe: Transfer danych: | Polling, Interrupt |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 1 |
| Wyjście analogowe: Zakres: | 0 ~ 10 V, 0 ~ 5 V |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | ±10 LSB |
| Analog Output: Response Time: | 500 kHz (Typical) |
| Analog Output: Voltage Output Capability: | ±5 mA |
| Analog Output: Slew Rate: | 0.6 μs to 0.01% for full scale step |
| Wyjście analogowe: Tryb pracy: | Static Update |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 16 |
| Wejście cyfrowe: Typ: | 5 V/TTL |
| Wejście cyfrowe: ON Poziom napięcia: | 2.0 V Min. |
| Wejście cyfrowe: OFF Poziom napięcia: | 0.8 V Max. |
| Wejście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 16 |
| Wyjście cyfrowe: Typ: | 5 V/TTL |
| Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
| Wyjście cyfrowe: Napięcie obciążenia: | Logic 0: 0.4 V Max. ,
Logic 1: 2.4 V Min. |
| Wyjście cyfrowe: Prąd obciążenia: | Sink: 40 mA ,
Source: 20 mA |
| Wyjście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
Zegar/licznik/częstotliwość | |
| Zegar/licznik/częstotliwość: Kanały: | 1 |
| Timer/Counter/Frequency: Type: | 5V /TTL |
| Timer/Counter/Frequency: Resolution: | 16-bit |
Magistrala PC | |
| Magistrala PC: Typ: | ISA |
| PC Bus: Data Bus: | 16-bit |
Power | |
| Power: Consumption: | 300 mA @ +5 V ,
60 mA @ +12 V ,
30 mA @ -12 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 106 X 160 X 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | End of Life |
