Główne cechy
- 12-bitowy przetwornik A/D
- 12-bitowy przetwornik D/A
- 16 jednobiegunowych lub 8 różnicowych kanałów wejściowych
- Szybkość próbkowania 125 k/s
- Dwa 12-bitowe kanały AO
- Zakres AO: 0 ~ 5 V, 0 ~ 10 V
- Programowalny zakład zyska software:
- A-822PGL (wersja niskozyskowa): 0,5, 1, 2, 4, 8
- A-822PGH (wersja wysokozyskowa): 0,5, 1, 5, 10, 50, 100, 500, 1000
- Obsługa przerwań
- Tryby wyzwalania A/D: wyzwalanie programowe, wyzwalanie impulsem, wyzwalanie zewnętrzne, wyzwalanie zdarzeniem
- Tryby transferu danych A/D: odpytywanie, przerwanie, DMA
- 16 wejść cyfrowych (DI) i 16 wyjść cyfrowych (DO)
- Złącze D-Sub 37-pinowe
Wprowadzenie

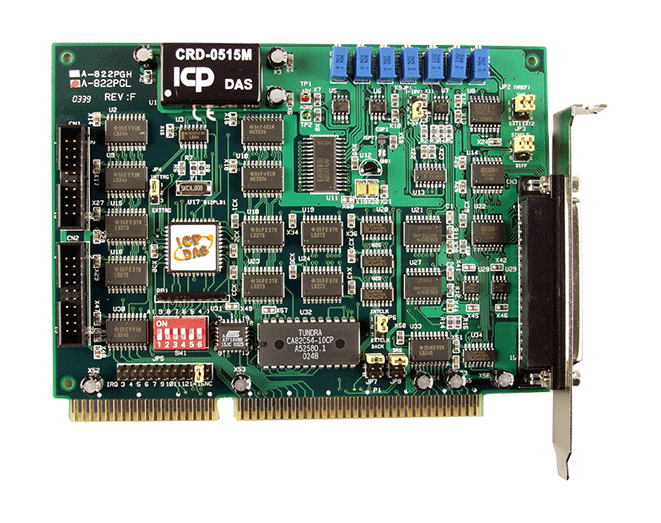

A-822PGH/L to 12-bitowe wielofunkcyjne tablice wejść/wyjść analogowych i cyfrowych dla komputerów zgodnych z PC/AT. A-822PGH/L oferują 16 jednobiegunowych lub 8 różnicowych AIs oraz dwa kanały AO o rozdzielczości 12-bitowej. Dodatkowo, A-822PGH/PGL posiada 16 DI, 16 DO oraz jeden kanał licznik/timer. A-822PGH zapewnia wzmocnienia 0,5, 1, 5, 10, 50, 100, 500, 1000, natomiast A-822PGL zapewnia wzmocnienia 0,5, 1, 2, 4, 8. Maksymalna szybkość próbkowania wynosi 125 k próbek/sek., operacja DMA jest wyborem zworki dla poziomów 1 lub 3. Przerwania są wyborem zworki między 3 a 15.
ICP DAS wycofuje model /NDA (bez funkcji D/A), ponieważ standardowy model zapewnia pełne funkcje obejmujące wymagania wersji /NDA. Prosimy o kontakt w przypadku zainteresowania projektem OEM/ODM lub wersją niestandardową (lub modelem /NDA).
ICP DAS wycofuje model /NDA (bez funkcji D/A), ponieważ standardowy model zapewnia pełne funkcje obejmujące wymagania wersji /NDA. Prosimy o kontakt w przypadku zainteresowania projektem OEM/ODM lub wersją niestandardową (lub modelem /NDA).
Zastosowania
- Analiza sygnałów
- Automatyka przemysłowa
- Automatyka laboratoryjna
- Interfejs sensora
- Analiza FFT i częstotliwości
- Analiza przejściowa
- Testy produkcyjne
- Sterowanie procesem
Parametry techniczne:
| Product Range: | DAQ Boards |
HARDWARE | |
| Hardware: Connector: | Female DB37 x 1 ,
20-pin box header x 2 |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 16 Single-ended/8 Differential |
| Wejście analogowe: Zakres: | Gain: 0.5, 1, 2, 4, 8 ,
Bipolar Range: ±10 V, ±5 V, ±2.5 V, ±1.25 V, ±0.625 V ,
Unipolar Range: 0 ~ 10 V, 0 ~ 5 V, 0 ~ 2.5 V, 0 ~ 1.25 V |
| Wejście analogowe: Rozdzielczość: | 12-bit |
| Wejście analogowe: Dokładność: | 0.1% of FSR ±1 LSB @ 25 °C, ±10 V |
| Wejście analogowe: Częstotliwość próbkowania: | 125 kS/s. Max. |
| Wejście analogowe: Ochrona przed przepięciem: | Ciągły ±35 Vp-p |
| Analog Input: Zero Drift: | 15 ppm/°C of FSR |
| Wejście analogowe: Tryb wyzwalania: | Software, Pacer, External |
| Wejście analogowe: Transfer danych: | Polling, Interrupt(DMA) |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 2 |
| Wyjście analogowe: Zakres: | 0 ~ 10 V, 0 ~ 5 V, 0 ~ Ext Ref V |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | ±10 LSB |
| Analog Output: Response Time: | 500 kHz (Typical) |
| Analog Output: Voltage Output Capability: | ±5 mA |
| Analog Output: Slew Rate: | 0.6 us to 0.01% for full scale step |
| Wyjście analogowe: Tryb pracy: | Static Update |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 16 |
| Wejście cyfrowe: Typ: | 5 V/TTL |
| Wejście cyfrowe: ON Poziom napięcia: | 2.0 V Min. |
| Wejście cyfrowe: OFF Poziom napięcia: | 0.8 V Max. |
| Wejście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 16 |
| Wyjście cyfrowe: Typ: | 5 V/TTL |
| Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
| Wyjście cyfrowe: Napięcie obciążenia: | Logic 0: 0.4 V Max. ,
Logic 1: 2.4 V Min. |
| Wyjście cyfrowe: Prąd obciążenia: | Sink: 40 mA ,
Source: 20 mA |
| Wyjście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
Zegar/licznik/częstotliwość | |
| Zegar/licznik/częstotliwość: Kanały: | 1 |
| Timer/Counter/Frequency: Type: | 5V /TTL |
| Timer/Counter/Frequency: Resolution: | 16-bit |
Magistrala PC | |
| Magistrala PC: Typ: | ISA |
| PC Bus: Data Bus: | 8-bit |
Power | |
| Power: Consumption: | 960 mA @ +5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 124 X 163 X 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | End of Life |
