Główne cechy
- Wbudowany mikroprocesor z 80186, 80MHz
- Transceiver CAN 82C250
- Kontroler CAN SJA1000T
- Wsparcie dla CAN 2.0A i CAN 2.0B
- Znacznik czasu z precyzją co najmniej ±1ms
- Przełącznik DIP do wyboru numeru karty
- Mechanizm komunikacji RAM z podwójnym portem
- RTC (zegar czasu rzeczywistego) wewnątrz
Wprowadzenie
CAN (Controller Area Network) to protokół komunikacji szeregowej, który efektywnie wspiera rozproszoną kontrolę w czasie rzeczywistym z bardzo wysokim poziomem bezpieczeństwa. Jest szczególnie odpowiedni do sieciowania "inteligentnych" urządzeń, a także czujników i siłowników w systemie lub podsystemie. W sieciach CAN nie ma klasycznego adresowania abonentów lub stacji, zamiast tego przesyłane są uprzywilejowane wiadomości.

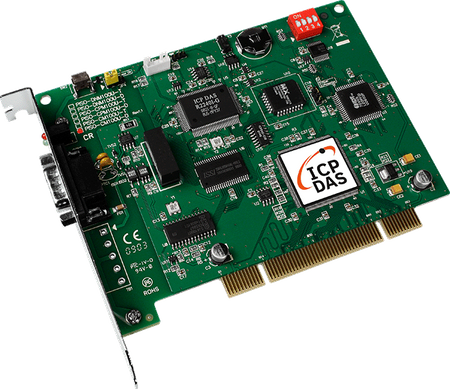

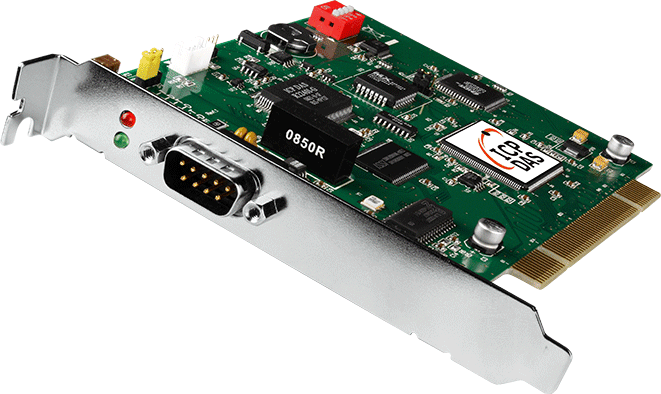

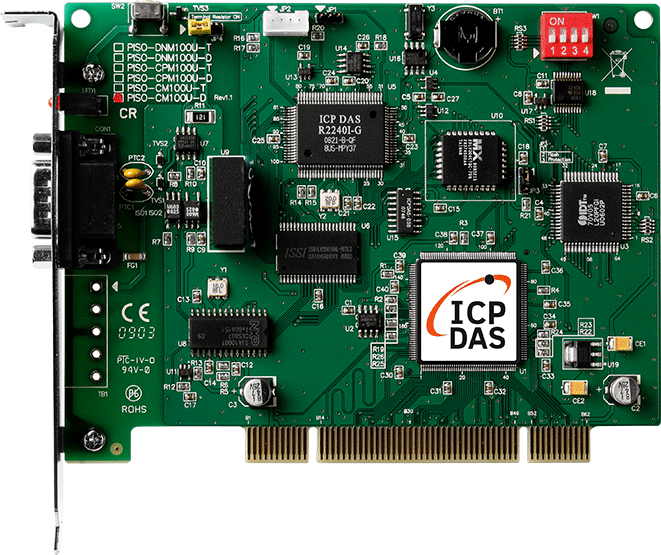

ICP DAS oferuje platformę o otwartej architekturze dla magistrali CAN PISO-CM100/100U. PISO-CM100/100U stanowi bardzo potężne i ekonomiczne rozwiązanie aktywnej karty CAN z jednym kanałem CAN, obejmujące szeroki zakres zastosowań CAN. 16-bitowy mikroprocesor umożliwia, między innymi, filtrowanie, przetwarzanie wstępne i przechowywanie (z sygnaturą czasową) wiadomości CAN oraz transmisję wiadomości CAN w czasie rzeczywistym. PISO-CM100/100U wykorzystuje również nowy układ Phillips SJA1000T oraz transceiver 82C250/251, które zapewniają arbitraż magistrali i wykrywanie błędów z funkcją autokorekty i retransmisji. Dzięki silnemu mikroprocesorowi karta ta może obsługiwać jeden kontroler CAN bez utraty danych, nawet w systemach z dużym obciążeniem magistrali. Ponadto, wyposażona w zintegrowane funkcje inteligentne, PISO-CM100/100U umożliwia wstępne przetwarzanie strumieni danych CAN, odciążając tym samym komputer PC. W rezultacie wymagania dotyczące czasu rzeczywistego aplikacji PC są znacząco zredukowane. Dzięki nowoczesnej technologii może być zainstalowana w slocie magistrali PCI 32-bitowej lub Uniwersalnej PCI i obsługuje technologię "Plug & Play".
Dodatkowo, użytkownicy mogą tworzyć własne aplikacje CAN, korzystając z biblioteki PISO-CM100/100U. Gdy PISO-CM100/100U jest aktywna, wymiana danych między aplikacją użytkownika a oprogramowaniem CAN odbywa się za pomocą metody mapowania pamięci PISO-CM100/100U.
| Product Range: | CAN Bus |
Software | |
| Software: Driver: | Windows XP/7/8/10 (32-bit/64-bit OS), InduSoft |
| Software: SDK: | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C# 2008 |
Moduł CPU | |
| CPU Module: CPU: | 80186, 80 MHz or compatible |
| CPU Module: EEPROM: | 16 KB |
| CPU Module: Flash: | 512 KB |
| CPU Module: NVRAM: | 31 bytes (battery backup, data valid for up to 10 years) |
| CPU Module: SRAM: | 512 KB |
| CPU Module: Real Time Clock: | Yes |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x CAN status ,
1 x Operating mode |
Magistrala PC | |
| Magistrala PC: Typ: | Universal PCI, 3.3 V and 5 V, 33 MHz, 32-bit, plug and play |
| PC Bus: Board No.: | By DIP switch |
CAN | |
| CAN: Controller: | NXP SJA1000T with 16 MHz clock |
| CAN: Porty: | 1 |
| CAN: Baud Rate: | 10 k ~ 1 M bps |
| CAN: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| CAN: Terminal Resistor: | Jumper for 120 Ω terminal resistor |
Power | |
| Power: Consumption: | 300 mA @ 5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 138 x 22 x 105 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60 °C |
| Environment: Storage Temperature: | -20 ~ +70 °C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
