QuadGrabber - karta akwizycji obrazu (frame grabber) - 4 kanały analogowe, 4 x mono audio, PC/104-Plus, AMP

Opis QuadGrabber

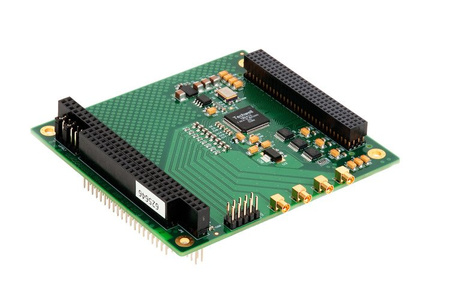

QuadGrabber - to niewielka karta akwizycji obrazu (frame grabber) w formacie PC/104-Plus, o bardzo niskim poborze mocy. Pozwala na akwizycję obrazu z 4 niezależnych, analogowych źródeł wideo NTSC / RS-170, PAL / CCIR, SECAM z pełną rozdzielczością D1 przy pełnej ilości klatek a następnie wspiera programową obróbkę obrazu taką jak skalowania, przycinanie, pozycjonowanie czy nakładanie obrazów (overlay). Dodatkowo umożliwia rejestrację monofonicznego dźwięku z 4 źródeł audio.

Strumień wideo może być przesyłany do pamięci systemu nadrzędnego w celu natychmiastowego wyświetlania lub zapisywany na dysku do późniejszego przetwarzania. Karta QuadGrabber posiada sprzętową funkcję konwersji przestrzeni barwnej, dzięki czemu obraz rejestrowany jest w formacie najlepiej dostosowanym do danego zastosowania.

Karta w wykonaniu standardowym może pracować w standardowym zakresie temperatur: 0...+60°C. Dostępna także wersja przystosowana do rozszerzonego zakresu temperatur - QuadGrabber-Ext pracująca w zakresie -40...+85°C.

Główne cechy karty QuadGrabber:

• rejestracja 4 kanałów analogowych widoe NTSC / RS-170, PAL / CCIR, SECAM
• rejestracja w rozdzielczości D1 przy pełnej ilości klatek
• 4-kanałowy enkoder audio (mono)
• wsparcie dla programowego skalowania, przycinania, pozycjonowania
• wsparcie dla Windows DirectShow/DirectDraw
• wsparcie dla Linux Video4Linux
• niski pobór mocy
• format karty rozszerzeń PC/104-Plus 3.3v
• zakres temperatur pracy: 0°C to +60°C

Oprogramowanie i Software Development Kits (SDK)

Frame grabbery QuadGrabber dostarczane są z rozbudowanym zestawem narzędzi i bibliotek programistycznych SDK wspierających aplikacje rejestracji i wyświetlania obrazu. SDK zaprojektowane są tak aby zminimalizować czas tworzenia aplikacji w środowiskach Windows, Linux i QNX i zawierają biblioteki, sterowniki i przykładowe aplikacje aby pomóc w pełnym wykorzystaniu możliwości kart QuadGrabber w zaawansowanych zastosowaniach akwizycji obrazu.

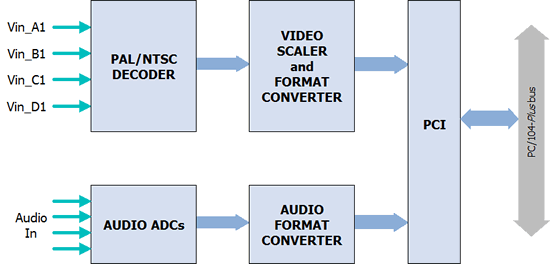

Schemat blokowy QuadGrabber

Specyfikacja

Interfejs - szyna PC/104-Plus

• zgodność z PCI Rev. 2.1
• przepustowość 132MBytes/sec przy częstotliwości szyny 33.33 MHz
• akwizycja obrazów w celu wyświetlania lub zapisu w pamięci lub na dysku

Analogowe wejścia wideo

• Do 4 jednoczesnych kompozytowych kanałów PAL lub NTSC
• Cztery 10-bitowe przetworniki analogowo-cyfrowe
• filtry Anti-aliasing na wejściach

Formaty źródeł wideo

• NTSC-M, NTSC-Japan, NTSC (4.43), RS-170
• PAL-B,G,N, PAL-D, PAL-H, PAL-I, PAL-M, PAL-CN, PAL-60
• SECAM

Ustawienia źródeł wideo

• kontrast (luma gain) ustawiane w zakresie 0 - 255% oryginału
• saturacja (chroma gain) ustawiana w zakresie 0 - 200% oryginału
• odcień (hue lub chroma phase) ustawiany w zakresie –36° to +36°
• jasność (luma level) ustawiane w zakresie –128 do 127 kroków
• programowo regulowane wyostrzanie Gamma i redukcja szumów

Format rejestrowanego obrazu

• RGB
• YCbCr 4:2:2
• YCbCr 4:1:1

Wejścia audio

• 4 wejścia monofoniczne
• 10-bitowy przetwornik analogowo-cyfrowy na kanał

Format rejestrowanego dźwięku

• 8-bit PCM

Przetwarzanie wideo

• regulowane skalowanie, rozmiar, przycinanie - dla każdego kanału wideo

Wymagania systemowe

• nadrzędny komputer PC x86 kompatybilny ze standardem PC104plus
• karta graficzna PCI lub AGP umożliwiająca wyświetlanie obrazu (jeśli wymagany jest podgląd wideo na komputerze nadrzędnym)

Informacje różne

• zasilanie pojednyczym źródłem +5V
• praca w zakresie temperatur 0°C to 60°C
• format PC/104-Plus

Sterowniki

• sterowniki dla Windows XP, Linux
• przykładowe programy nakładania obrazu i rejestracji z kodem źródłowym w C/C++
