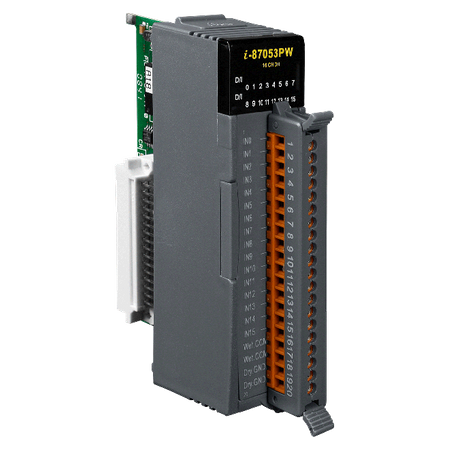

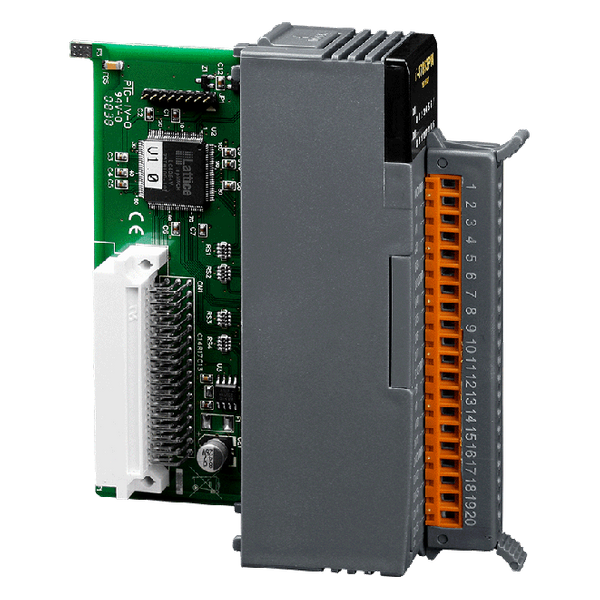

Name: I-87053PW-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• 16 kanałowe Wejścia Cyfrowe
• Suche i Mokre Kontakty, Wybór przez Połączenia Przewodowe
• Izolacja Fotokopulacyjna
• Pomiar na Dużą Odległość
• Wszystkie Kanały mogą być używane jako 16-bitowe Liczniki
• Podwójny Watchdog

Wprowadzenie

I-87053PW oferuje 16 kanałów wejść cyfrowych, obsługując zarówno suche, jak i mokre kontakty, z efektywną odległością dla suchego kontaktu do 500 metrów. Wszystkie kanały mają izolację fotokopulacyjną i mogą być również używane jako 16-bitowe liczniki. Seria I-87053W posiada 16 wskaźników LED, które mogą być używane do monitorowania statusu kanałów DI. Zapewniona jest ochrona ESD 4 kV oraz izolacja wewnątrzmodułowa 3750 VDC, aby zwiększyć odporność na zakłócenia w środowiskach przemysłowych. ICP DAS zaleca wybór wersji "P" lub "A2" modułu wejść cyfrowych do użytku przemysłowego.

Zastosowania

• Automatyka Budynkowa
• Automatyka Fabryczna
• Automatyka Maszyn
• Zdalna Konserwacja
• Zdalna Diagnoza
• Urządzenia Testujące

Parametry techniczne:

Product Range:	I-8K/I-87K Series (High Profile)
Moduł CPU
CPU Module: Watchdog Timer:	Yes, Module (1.6 Seconds), Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	3750 VDC
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	± 4 kV Contact for Each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication , 16 x I/O
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	16
Wejście cyfrowe/licznik: Typ:	Suchy kontakt, , Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):	Sink/Source
Digital Input/Counter: ON Voltage Level:	Dry: Close to GND. , Wet: +19 VDC ~ +30 VDC
Digital Input/Counter: OFF Voltage Level:	Dry: Open , Wet: +11 VDC Max.
Digital Input/Counter: Max. Counts:	16-bit (65535)
Digital Input/Counter: Frequency:	100 Hz
Digital Input/Counter: Min. Pulse Width:	5 ms
Digital Input/Counter: Effective Distance:	500 M Max.
Digital Input/Counter: Input Impedance:	3 kΩ, 1 W
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	50 VDC
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	N, 8, 1
COM Ports: Protocol:	DCON
Power
Power: Consumption:	0.8 W Max.
Mechaniczny
Mechanical: Dimensions (mm):	30 x 102 x 115 (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
