Główne cechy
• 4-kanałowy Wejście Cyfrowe i 4-kanałowy Wyjście Przekaźnikowe
• Wyjście Przekaźnikowe Typu C
• Wejścia Cyfrowe Typu Sink i Source
• Kanały Wejść Cyfrowych mogą być używane jako liczniki 16-bitowe
• Konfigurowalna Wartość Startowa
• Konfigurowalna Wartość Bezpieczna
Wprowadzenie

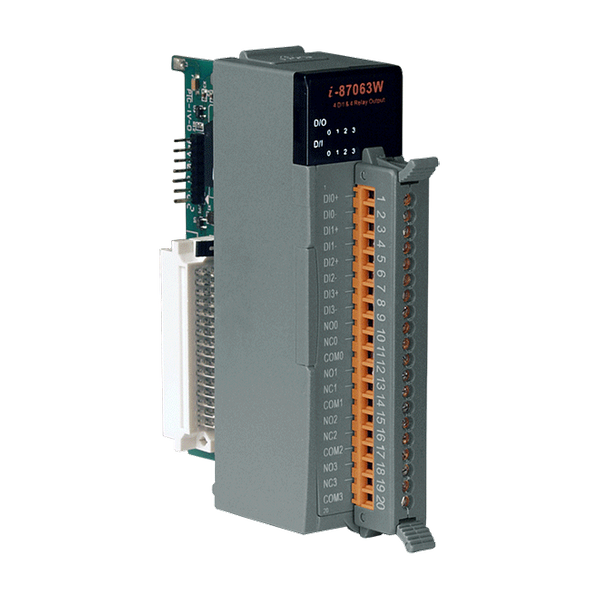

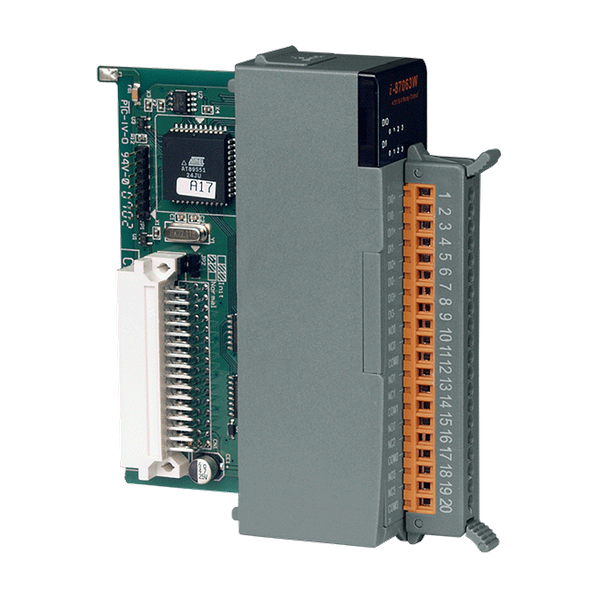

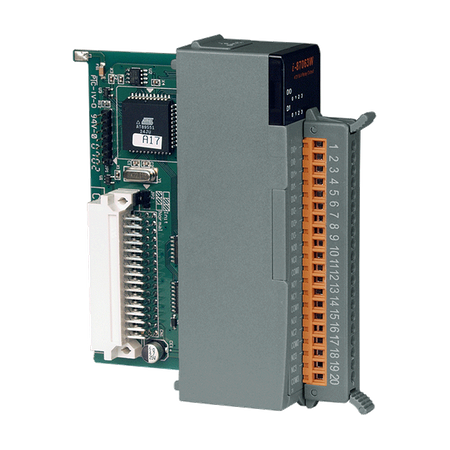

Moduł I-87063W zapewnia 4 izolowane kanały Wejść Cyfrowych oraz 4 kanały Wyjść Przekaźnikowych Typu C. Wszystkie kanały Wejść Cyfrowych mogą być używane jako liczniki 16-bitowe. Dodatkowo, typ Wejścia Cyfrowego sink lub source można wybrać poprzez połączenia przewodów. I-87063W zawiera 8 wskaźników LED, które mogą być używane do monitorowania statusu Wejść Cyfrowych i Wyjść Przekaźnikowych. Dostępne są opcje konfiguracji wartości startowych i bezpiecznych. 4 kV ochrona ESD i 3750 VDC izolacja między-modułowa zapewniają zwiększoną ochronę przed zakłóceniami w trudnych warunkach przemysłowych.
Zastosowania
• Automatyka Budynkowa
• Automatyka Fabryczna
• Automatyka Maszyn
• Zdalna Konserwacja
• Zdalna Diagnostyka
• Sprzęt Testujący
| Product Range: | I-8K/I-87K Series (High Profile) |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Yes, Module (1.6 Seconds), Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3750 Vrms |
Ochrona EMS | |
| EMS Protection: ESD (IEC 61000-4-2): | ± 4 kV Contact for Each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication ,
8 x I/O |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 4 |
| Wejście cyfrowe/licznik: Typ: | Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Sink/Source |
| Digital Input/Counter: ON Voltage Level: | +3.5 VDC ~ +30 VDC |
| Digital Input/Counter: OFF Voltage Level: | +1 VDC Max. |
| Digital Input/Counter: Max. Counts: | 16-bit (65535) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Input Impedance: | 3 kΩ, 0.25 W |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 4 (Form C) |
| Wyjście przekaźnikowe: Typ: | Power Relay |
| Relay Output: Contact Rating: | Form C: ,
5 A (NO)/3 A (NC) @ 30 VDC (Resistive Load) ,
5 A (NO)/3 A (NC) @ 277 VAC (Resistive Load) |
| Relay Output: Operate Time: | 10 ms (Max.) |
| Relay Output: Release Time: | 5 ms (Max.) |
| Relay Output: Electrical Endurance: | 1 × 10^5 ops. |
| Relay Output: Mechanical Endurance: | 5 × 10^6 ops. |
| Relay Output: Power on Value: | Yes |
| Relay Output: Safe Value: | Yes |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | N, 8, 1 |
| COM Ports: Protocol: | DCON |
Power | |
| Power: Consumption: | 1.5 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 30 x 115 x 102 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
