Główne cechy
• 80186, 80 MHz CPU
• MiniOS7 Inside
• Wbudowany ISaGRAF Ver.3 SoftLogic (IEC 61131-3)
• 512 KB SRAM z podtrzymaniem bateryjnym do przechowywania danych
• 64-bitowy sprzętowy numer seryjny
• 4 sloty hot-swap dla modułów I/O o wysokim profilu I-87K
• 4 porty szeregowe (RS-232/485)
• Redundantne wejścia zasilania
Wprowadzenie

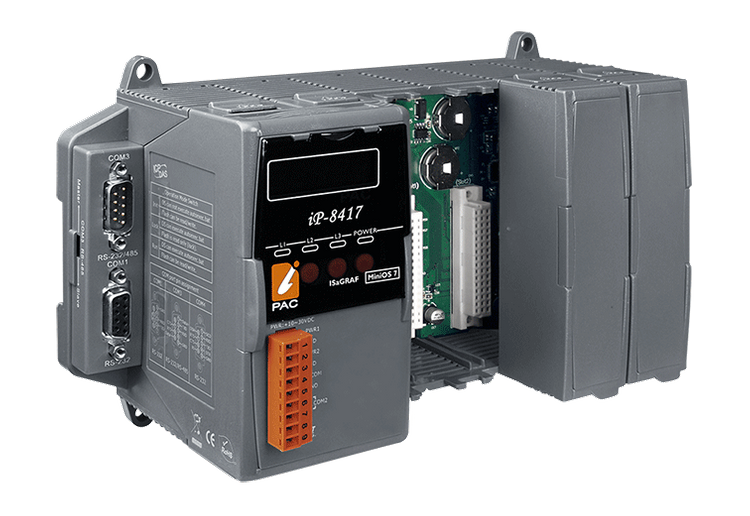

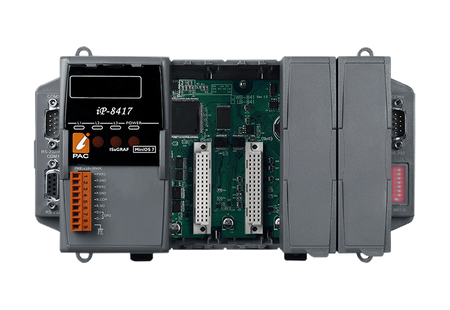

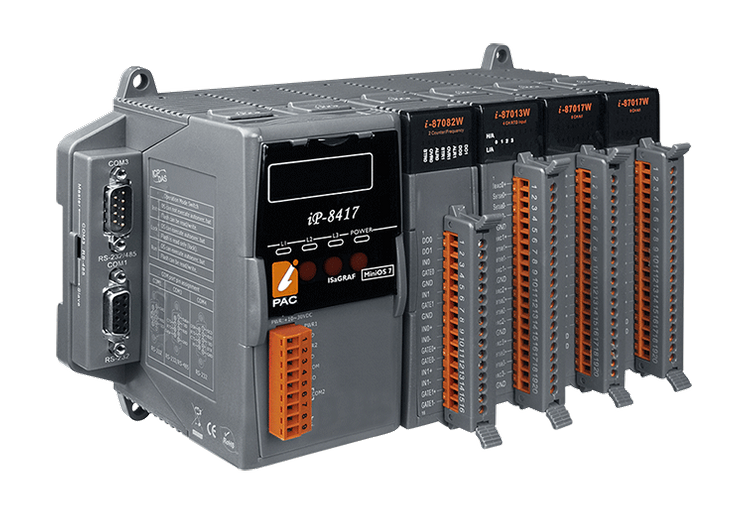

Seria ISaGRAF iPAC-8000 (iP-8417/8817/8447/8847) to PAC SoftLogic ISaGRAF od ICP DAS.
Każdy iP-8xx7 jest wyposażony w procesor 80186, 80 MHz, z systemem operacyjnym MiniOS7, różnorodne porty wejścia/wyjścia (podwójne porty Ethernet 10/100 Base-TX dla iP-8x47, jeden port RS-232/485, jeden port RS-485 i dwa porty RS-232) oraz szereg slotów I/O (4/8), które mogą być używane do integracji wysokowydajnych modułów I/O równoległych (seria I-8K o wysokim profilu) lub modułów I/O szeregowych (seria I-87K o wysokim profilu).
Użytkownicy mogą również wybrać zdalne moduły I/O (seria I-7000) lub jednostki rozszerzeń (RU-87Pn lub I-87Kn) z wtykanymi modułami I/O szeregowymi I-87K o wysokim profilu. W porównaniu do I-8xx7, seria iP-8xx7 jest szybsza we wszystkich aspektach!
Uwaga:
ISaGRAF nie może działać na 64-bitowych systemach Windows 7/8. Win-GRAF będzie właściwym wyborem.
Każdy iP-8xx7 jest wyposażony w procesor 80186, 80 MHz, z systemem operacyjnym MiniOS7, różnorodne porty wejścia/wyjścia (podwójne porty Ethernet 10/100 Base-TX dla iP-8x47, jeden port RS-232/485, jeden port RS-485 i dwa porty RS-232) oraz szereg slotów I/O (4/8), które mogą być używane do integracji wysokowydajnych modułów I/O równoległych (seria I-8K o wysokim profilu) lub modułów I/O szeregowych (seria I-87K o wysokim profilu).
Użytkownicy mogą również wybrać zdalne moduły I/O (seria I-7000) lub jednostki rozszerzeń (RU-87Pn lub I-87Kn) z wtykanymi modułami I/O szeregowymi I-87K o wysokim profilu. W porównaniu do I-8xx7, seria iP-8xx7 jest szybsza we wszystkich aspektach!
Uwaga:
ISaGRAF nie może działać na 64-bitowych systemach Windows 7/8. Win-GRAF będzie właściwym wyborem.
Zastosowania
Parametry techniczne:
| Product Range: | iP-8xx7 |
Software | |
| Software: OS: | MiniOS7 |
| Software: Protocol: | • NET ID ,
• Modbus RTU/ASCII Master ,
• Modbus RTU Slave ,
• DCON Protocol ,
• User-defined Protocol ,
• I/O Type: DCON, Modbus RTU remote I/O ,
• FRnet I/O ,
• SMS ,
• CAN/CANopen |
| Software: Development: | Embedded ISaGRAF Ver.3 SoftLogic (IEC 61131-3) |
Moduł CPU | |
| CPU Module: CPU: | 80186 or compatible, 16-bit and 80 MHz |
| CPU Module: 64-bit Hardware Serial Number: | Yes |
| CPU Module: EEPROM: | 16 KB |
| CPU Module: Flash: | 512 KB |
| CPU Module: NVRAM: | 31 Bytes |
| CPU Module: SRAM: | 512 KB SRAM, 512 KB Dual battery backup SRAM |
| CPU Module: Storage Expansion: | Yes, but ISaGRAF does not support |
| CPU Module: Real Time Clock: | Provide seconds, minutes, hours, dates, day of week, month, year |
| CPU Module: Watchdog Timer: | Yes |
Wyświetl | |
| Wyświetlacz: Typ: | 5 x Digit 7 Segment LED Display |
Wskaźniki LED | |
| LED Indicators: Status: | 3 x Programmable |
Rozszerzenie I/O | |
| I/O Expansion: I/O Type: | I-8K, I-87K series |
| I/O Expansion: Slots: | 4 |
HMI | |
| HMI: DIP Switch: | 8-bit for address |
| HMI: Push Button: | 4 |
Porty COM | |
| Porty COM: Porty: | 2 x RS-232, 1 x RS-485 (izolowany 3000 VDC), 1 x RS-232/RS-485 |
Power | |
| Power: Input Range: | +10 ~ 30 VDC (1 kV Isolated ) |
| Power: Consumption: | 6.7 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 231 x 132 x 111 (W x L x H) |
| Mechanical: Installation: | DIN-Rail, Wall mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80°C |
| Environment: Humidity: | 10 ~ 90 % RH, Non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
