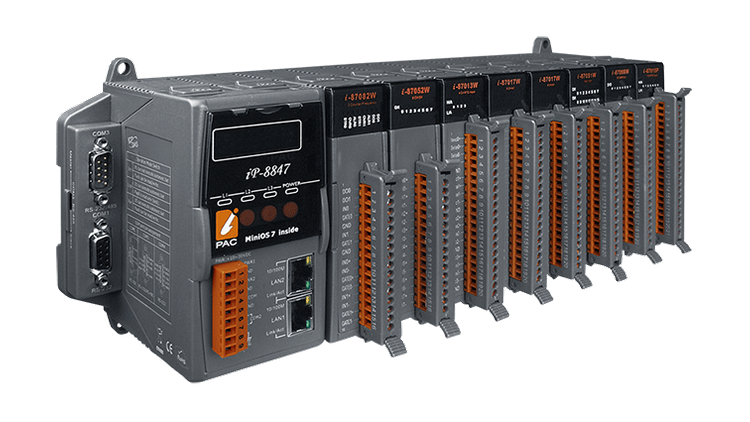

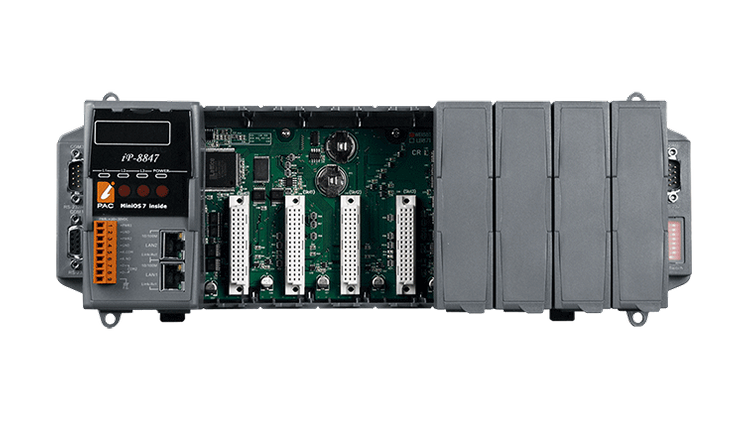

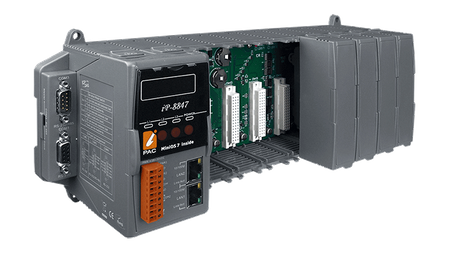

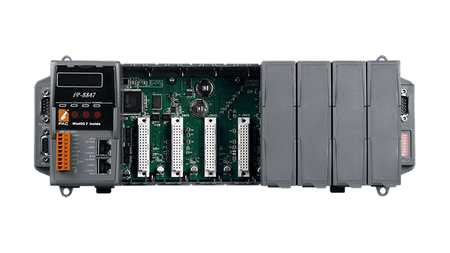

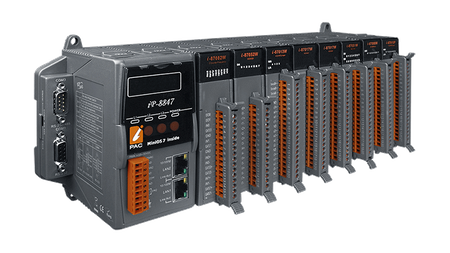

Name: iP-8847
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• 80186, 80 MHz CPU
• MiniOS7 wewnątrz
• Wbudowany ISaGRAF Ver.3 SoftLogic (IEC 61131-3)
• 512 KB SRAM z podtrzymaniem bateryjnym do przechowywania danych
• 64-bitowy sprzętowy numer seryjny
• 8 gniazd typu Hot-Swap dla modułów I/O wysokiego profilu I-87K
• Podwójne porty Ethernetowe 10/100M
• 4 porty szeregowe (RS-232/485)
• Redundantne wejścia zasilania

Wprowadzenie

Seria ISaGRAF iPAC-8000 (iP-8417/8817/8447/8847) to kontrolery ISaGRAF SoftLogic firmy ICP DAS.

Każdy iP-8xx7 jest wyposażony w procesor 80186, 80 MHz z systemem operacyjnym MiniOS7, różnorodne porty wejścia/wyjścia (dwa porty Ethernet 10/100 Base-TX dla iP-8x47, jeden port RS-232/485, jeden port RS-485 i dwa porty RS-232) oraz różne sloty I/O (4/8), które można wykorzystać do integracji modułów I/O wysokiej wydajności (seria I-8K o wysokim profilu) lub modułów I/O szeregowych (seria I-87K o wysokim profilu).

Użytkownicy mogą również wybrać zdalne moduły I/O RS-485 (seria I-7000) lub jednostki rozszerzeń (RU-87Pn lub I-87Kn) wyposażone w moduły I-87K o wysokim profilu. W porównaniu do I-8xx7, seria iP-8xx7 jest znacznie szybsza!

Uwaga:
ISaGRAF nie działa na komputerach z systemem Windows 7/8 w wersji 64-bitowej. Win-GRAF byłby odpowiednim wyborem.

Zastosowania

Parametry techniczne:

Product Range:	iP-8xx7
Software
Software: OS:	MiniOS7
Software: Protocol:	• NET ID , • Modbus TCP/IP Slave , • Modbus RTU/ASCII Master , • Modbus RTU Slave , • DCON Protocol , • User-defined Protocol , • I/O Type: DCON, Modbus RTU remote I/O , • FRnet I/O , • Send Email , • Fbus , • Ebus , • SMS , • UDP Server & UDP Client , • TCP Client , • CAN/CANopen , • FTP Client
Software: Development:	Embedded ISaGRAF Ver.3 SoftLogic (IEC 61131-3)
Moduł CPU
CPU Module: CPU:	80186 or compatible, 16-bit and 80 MHz
CPU Module: 64-bit Hardware Serial Number:	Yes
CPU Module: EEPROM:	16 KB
CPU Module: Flash:	512 KB
CPU Module: NVRAM:	31 Bytes
CPU Module: SRAM:	768 KB SRAM, 512 KB Dual battery backup SRAM
CPU Module: Storage Expansion:	Yes, but ISaGRAF does not support
CPU Module: Real Time Clock:	Provide seconds, minutes, hours, dates, day of week, month, year
CPU Module: Watchdog Timer:	Yes
Wyświetl
Wyświetlacz: Typ:	5 x Digit 7 Segment LED Display
Wskaźniki LED
LED Indicators: Status:	3 x Programmable
Rozszerzenie I/O
I/O Expansion: I/O Type:	I-8K, I-87K series
I/O Expansion: Slots:	8
HMI
HMI: Buzzer:	Yes
HMI: DIP Switch:	8-bit for address
HMI: Push Button:	4
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100 Base-TX
Porty COM
Porty COM: Porty:	2 x RS-232, 1 x RS-485 (izolowany 3000 VDC), 1 x RS-232/RS-485
Power
Power: Input Range:	+10 ~ 30 VDC (1 kV Isolated )
Power: Consumption:	7.2 W
Mechaniczny
Mechanical: Dimensions (mm):	355 x 132 x 111 (W x L x H)
Mechanical: Installation:	DIN-Rail, Wall mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80°C
Environment: Humidity:	10 ~ 90 % RH, Non-condensing
Status:	Available
