Name: iP-8811
Brand: ICP DAS

Broszura Pobierz

Główne cechy

80186, 80 MHz CPU
Wbudowany system operacyjny MiniOS7 (podobny do DOS)
Zestaw narzędzi programistycznych w języku C
- Biblioteka TCP/IP
- Biblioteka Modbus
Różne media pamięci
- 512 KB Flash
- 16 KB EEPROM
- microSD
4 porty szeregowe (RS-232/485)
64-bitowy sprzętowy numer seryjny
4 gniazda dla modułów I-8K i I-87K
5-cyfrowy wyświetlacz LED 7-SEG
Programowalny wskaźnik LED
Redundantne źródła zasilania

Wprowadzenie

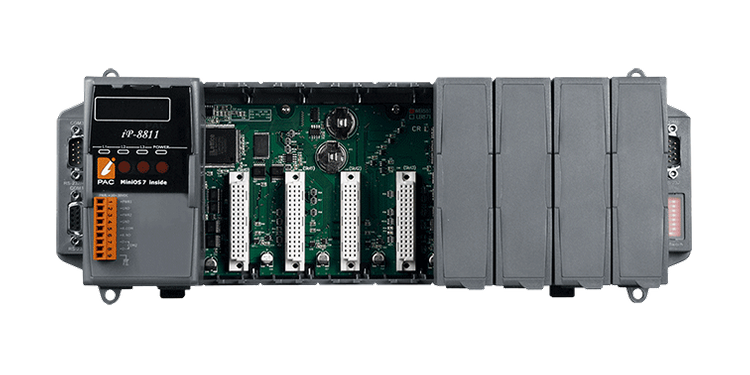

iP-8811 to wbudowany kontroler z 64-bitowym sprzętowym numerem seryjnym, oparty na systemie MiniOS7, który jest podobny do DOS-u i został opracowany przez firmę ICPDAS Co., LTD. System MiniOS7 może się uruchomić w bardzo krótkim czasie (0,4 ~ 0,8 sekundy). Płyta główna z ośmioma slotami wspiera wszystkie moduły I/O serii I-8K i I-87K, takie jak DI, DO, DIO, AI, AO, moduły liczników/frekvencji, moduły ruchu itp. Posiada cztery porty szeregowe COM, w tym porty RS-232 i RS-485 do zdalnego zbierania danych i aplikacji kontrolnych, monitorowania środowiska, zarządzania energią i automatyzacji fabryk.

iP-8811 jest przeznaczony do monitorowania przemysłowego, pomiarów i kontroli. Posiada redundantne wejścia zasilania z izolacją 1 kV od szumów i przepięć oraz szeroki zakres temperatur pracy (-25 ~ +75 °C). Może pracować w trudnych i nieprzyjaznych warunkach.

Parametry techniczne:

Product Range:	iP-8000/I-8000
Software
Software: OS:	MiniOS7
Software: Development:	C Language
Moduł CPU
CPU Module: CPU:	80186 or compatible, 16-bit and 80 MHz
CPU Module: 64-bit Hardware Serial Number:	Yes
CPU Module: EEPROM:	16 KB
CPU Module: Flash:	512 KB
CPU Module: NVRAM:	31 Bytes
CPU Module: SRAM:	512 KB SRAM, 512 KB Dual battery backup SRAM
CPU Module: Storage Expansion:	4 GB microSD card (up to 32 GB)
CPU Module: Real Time Clock:	Provide seconds, minutes, hours, dates, day of week, month, year
CPU Module: Watchdog Timer:	Yes
Wyświetl
Wyświetlacz: Typ:	5 x Digit 7 Segment LED Display
Wskaźniki LED
LED Indicators: Status:	1 x Power, 3 x Programmable
Rozszerzenie I/O
I/O Expansion: I/O Type:	I-8K, I-87K series
I/O Expansion: Slots:	8
HMI
HMI: DIP Switch:	8-bit for address
HMI: Push Button:	4
Porty COM
Porty COM: Porty:	2 x RS-232, 1 x RS-485 (izolowany 3000 VDC), 1 x RS-232/RS-485
Power
Power: Input Range:	+10 ~ 30 VDC (1 kV Isolated )
Power: Consumption:	7.2 W
Mechaniczny
Mechanical: Dimensions (mm):	355 x 132 x 111 (W x L x H)
Mechanical: Installation:	DIN-Rail, Wall mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90 % RH, Non-condensing
Status:	Available
