Lasery przeznaczone do systemów wizyjnych - Machine Vision
Wizja maszynowa jest technologią służącą do automatycznej kontroli i pomiaru przedmiotów i powierzchni. Zazwyczaj źródło światła widzialnego lub podczerwonego oświetla powierzchnię docelową, a kamera wizyjna maszynowa lub detektor położenia (PSD) rejestruje odbicie. Oprogramowanie jest następnie wykorzystywane do automatycznej rekonstrukcji obiektów w środowisku cyfrowym, weryfikacji zgodności produktu, przeprowadzania kontroli obecności lub wykrywania usterek na linii produkcyjnej. Pomaga to zwiększyć szybkość, obniżyć koszty i poprawić dokładność procesów kontroli jakości w przemyśle.
LASERY W WIZJI MASZYNOWEJ
Lasery są powszechnie stosowane jako źródła światła w Machine Vision z następujących powodów:
- Mogą być skupione na drobnych punktach lub liniach, które oświetlają małą powierzchnię i w związku z tym wyolbrzymiają małe elementy powierzchni. Dzięki temu wywoływarki mogą mierzyć zarysowania, wgłębienia lub obszary chropowatości z wysoką rozdzielczością.
- Wiele modułów laserowych posiada dużą głębokość ogniskowania, co pozwala na kontrolowanie obiektów o różnej grubości bez konieczności ponownego ustawiania ostrości.
- Dostępne są różne wzory optyczne, długości fal i moce wyjściowe, aby dopasować je do obiektów o różnych kształtach, rozmiarach i teksturach w warunkach wysokiego lub niskiego oświetlenia otoczenia.
- Wysoki stosunek sygnału do szumu (SNR) można osiągnąć za pomocą filtra pasmowego, który transmituje długość fali lasera i blokuje światło otoczenia przed oświetleniem kamery lub detektora.
Ponieważ diody laserowe emitują zwykle światło spolaryzowane liniowo, odbicia od innych pobliskich źródeł mogą być usuwane za pomocą filtrów polaryzacyjnych.

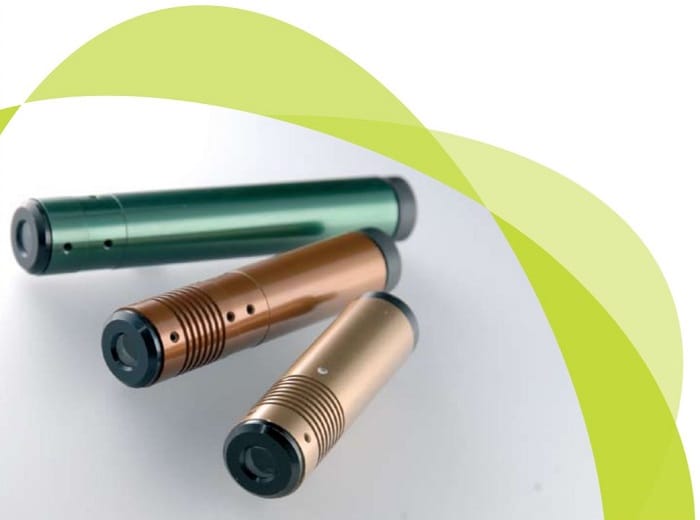

Asortyment modułów laserowych Lyte-MV obejmuje moduły Lyte-MV, Lyte-MV 2, Lyte-MV-EXCEL i GreenLyte-MV-EXCEL. Każdy model emituje jednorodną (nie Gaussowską) i dobrze zdefiniowaną wiązkę z nastawianą przez użytkownika ostrością. Jego zdolność do równomiernego oświetlenia obiektów na całej długości linii pozwala na udane stosowanie serii Lyte-MV z przemysłowymi kamerami CCD i CMOS w systemach kontroli, nadzoru i sterowania.
Powstała w ten sposób wiązka, kształt lub wzór mogą wspomagać ogólne widzenie maszyn i mogą być również wykorzystywane do wyrównywania, ustawiania i namierzania obiektów w przemyśle motoryzacyjnym, lotniczym, ceramicznym, drzewnym i opakowaniowym.
Typowe zastosowania serii Lyte-MV obejmują triangulację, mapowanie 3D i analizę tekstury powierzchni zalecane dla środowisk przemysłowych i wymagających zastosowań, seria Lyte-MV jest testowana pod kątem wibracji w zakresie 10-500 Hz i temperatury w zakresie od -20°C do +50°C. Jest również zgodna z europejskimi normami EMC EN61000-6-4 i EN61000-6-2.
Dostępne są długości wiązek fioletowych (405 nm), niebieskich (450 nm), zielonych (520, 532 nm), czerwonych (635, 650, 670, 685 nm) i podczerwonych (785, 808, 850, 980 nm) o mocy wyjściowej do 200 mW.
Dostępne są również niestandardowe kombinacje mocy i długości fal.
