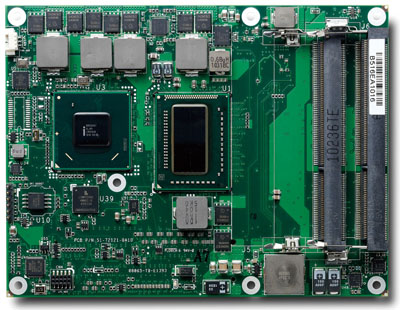

Moduły Com Express
Specyfikacja COM Express® definiuje rodzinę komputerów jednopłytkowych Small Form Factor (SFF) i Computer On Module (COM) odpowiednich do szerokiej gamy aplikacji komercyjnych, wojskowych i lotniczych. Jest ona przeznaczona do najnowszych zestawów układów i protokołów szeregowych, w tym PCI Express Gen 3, 10GbE, SATA, USB 3.0 i interfejsów wideo o wysokiej rozdzielczości.
COM Express zapewnia nie tylko najwyższą wydajność spośród wielu dostępnych małych standardów i produktów; jest wyjątkowy, ponieważ można go używać na dwa sposoby:
- Jako samodzielny komputer jednopłytkowy
- Jako antresola procesora, którą można podłączyć do płyty bazowej lub płyty „nośnej”, która zawiera wejścia/wyjścia specyficzne dla aplikacji użytkownika
Możliwość podłączenia modułu COM Express do płyty nośnej skraca czas i zmniejsza koszty opracowania produktu, ponieważ użytkownik nie musi rozumieć często złożonych szczegółów związanych z szybką sygnalizacją lub najnowszymi zestawami chipów. Żywotność produktu jest zwiększona, ponieważ nowsze moduły COM Express mogą być po prostu podłączone do płyty operatorskiej w celu poprawy wydajności lub obniżenia kosztów w miarę ich dostępności. Ten "future proofing" jest unikalny dla COM Express na rynku SFF.
Wersja 3.0 COM Express przewiduje dodanie do czterech interfejsów 10 Gigabit Ethernet (10GbE) na płycie. Ta nowa wersja złącza typu 7 COM Express zwiększa również liczbę pasów PCI Express do 32, zapewniając bogactwo opcji połączeń i interfejsów, w tym możliwość ułatwienia korzystania z procesorów graficznych.
Główne cechy:
- Wysoka wydajność dzięki szybkim interfejsom szeregowym, w tym PCI Express Gen 3, 10GbE, USB 3.0, SATA, LVDS, CAN, HDMI i innym.
- Może być używany samodzielnie lub w połączeniu z dostarczoną przez użytkownika płytą operatorską, która zapewnia specyficzne dla danej aplikacji wejścia/wyjścia.
- W przypadku stosowania z płytą nośną, uaktualnienia wydajności mogą być tak proste jak podłączenie najnowszego dostępnego na rynku modułu z najnowszymi zestawami układów scalonych.
- Zdefiniowano 7 różnych wersji, które równoważą koszty, funkcje i wydajność przy jednoczesnym zachowaniu wspólnych złączy i otworów montażowych oraz, w stosownych przypadkach, wspólnej sygnalizacji.
Ponieważ aplikacje SFF często muszą zachować równowagę między kosztem a wydajnością, w standardzie zdefiniowano różnorodne kształty COM Express i rozmiary płyt.
