Główne cechy
• 15" TFT LCD
• Cortex-A8, 1 GHz CPU
• CE7 (Windows Embedded Compact 7)
• Wbudowany Win-GRAF SoftLogic (IEC 61131-3)
• Twarda zdolność do pracy w czasie rzeczywistym
• PoE (Power over Ethernet)
• Panel przedni zgodny z NEMA 4/IP65
• Modbus RTU/TCP (Master, Slave)
• Wsparcie dla eLogger HMI
Wprowadzenie

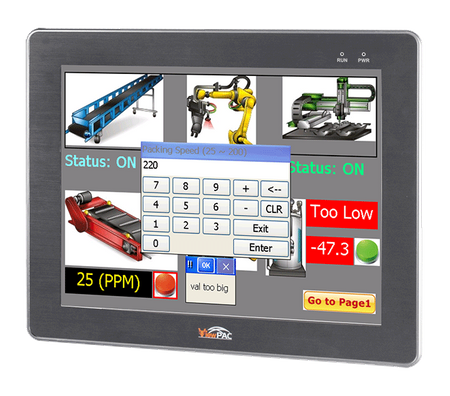

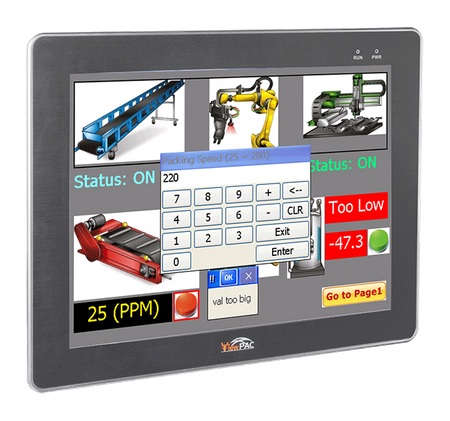

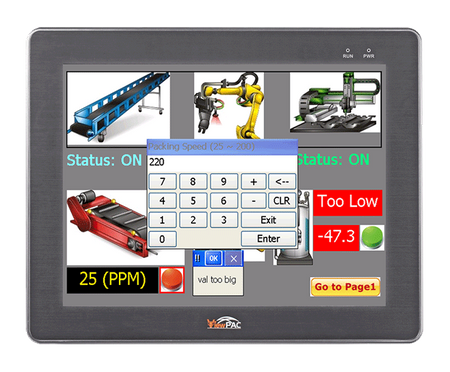

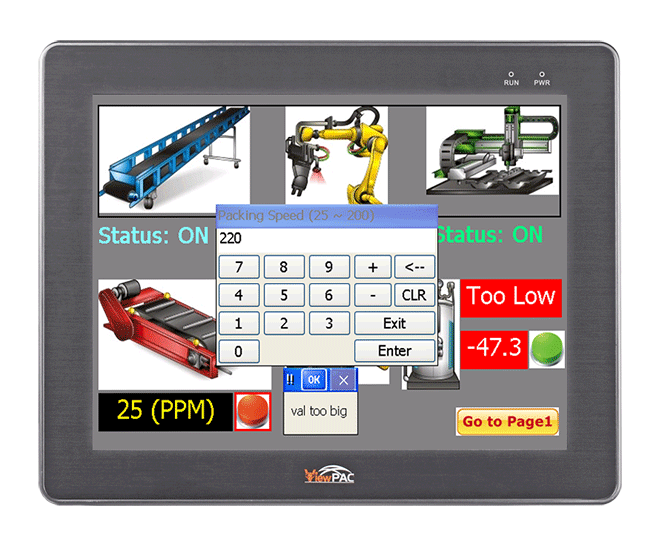

Seria Win-GRAF ViewPAC (VP-2208-CE7/VP-3208-CE7/VP-4208-CE7/VP-5208-CE7/VP-6208-CE7) to oparte na WinCE7 sterowniki Win-GRAF SoftLogic ViewPAC, które łączą w sobie funkcje komputera i interfejsu operatorskiego w jednej jednostce, oferując idealne rozwiązanie do integracji HMI, akwizycji danych i kontroli w jednym PAC.
Wyposażone jest w procesor Cortex-A8 (720 MHz/1 GHz), ekran TFT LCD oraz różnorodne interfejsy, w tym Gigabit Ethernet, port USB, interfejs RS-232 i RS-485. Rozszerzenie I/O jest dostępne poprzez nasze moduły Ethernet I/O i RS-485 I/O. Zaprojektowane do instalacji panelowej, posiadają przedni panel zgodny z NEMA 4/IP65, który może wytrzymać spryskiwaną wodę, wilgotność i ekstremalne zanieczyszczenie pyłem. Zaprojektowane do pracy w szerokim zakresie temperatur od -10° C do 60° C, bezwiatrakowa konstrukcja oferuje najwyższą niezawodność bez ruchomych części.
Win-GRAF ViewPAC są zdolne do uruchamiania oprogramowania Win-GRAF (zgodnego ze standardem IEC 61131-3) do tworzenia kontroli logicznej, a także oferują bezpłatne oprogramowanie HMI "eLogger" do edycji HMI przy użyciu graficznego przeciągania i upuszczania obiektów HMI lub wspierają oprogramowanie M.S. VS 2008 (VB .NET, C#) do tworzenia aplikacji HMI i zarządzania danymi, które mogą wymieniać dane z aplikacjami Win-GRAF. Dzięki temu projektowanie aplikacji jest bardziej wygodne i praktyczne.
Wyposażone jest w procesor Cortex-A8 (720 MHz/1 GHz), ekran TFT LCD oraz różnorodne interfejsy, w tym Gigabit Ethernet, port USB, interfejs RS-232 i RS-485. Rozszerzenie I/O jest dostępne poprzez nasze moduły Ethernet I/O i RS-485 I/O. Zaprojektowane do instalacji panelowej, posiadają przedni panel zgodny z NEMA 4/IP65, który może wytrzymać spryskiwaną wodę, wilgotność i ekstremalne zanieczyszczenie pyłem. Zaprojektowane do pracy w szerokim zakresie temperatur od -10° C do 60° C, bezwiatrakowa konstrukcja oferuje najwyższą niezawodność bez ruchomych części.
Win-GRAF ViewPAC są zdolne do uruchamiania oprogramowania Win-GRAF (zgodnego ze standardem IEC 61131-3) do tworzenia kontroli logicznej, a także oferują bezpłatne oprogramowanie HMI "eLogger" do edycji HMI przy użyciu graficznego przeciągania i upuszczania obiektów HMI lub wspierają oprogramowanie M.S. VS 2008 (VB .NET, C#) do tworzenia aplikacji HMI i zarządzania danymi, które mogą wymieniać dane z aplikacjami Win-GRAF. Dzięki temu projektowanie aplikacji jest bardziej wygodne i praktyczne.
Parametry techniczne:
| Product Range: | Win-GRAF ViewPAC |
Software | |
| Software: OS: | Windows CE 7.0 |
| Software: Protocol: | • NET ID ,
• eLogger HMI ,
• Modbus TCP/IP Master ,
• Modbus TCP/IP Slave ,
• Modbus RTU/ASCII Master ,
• Modbus RTU Slave ,
• DCON Protocol ,
• User-defined Protocol ,
• I/O Type: DCON, Modbus RTU, and Modbus TCP/IP remote I/O ,
• Application Protection ,
• Data Binding ,
• On Line Change ,
• Schedule Control ,
• Retain Variables ,
• File Access and Data Log |
| Software: Development: | Embedded Win-GRAF SoftLogic (IEC 61131-3) |
| Software: Service: | FTP server, Web server (supports VB script, JAVA script), SQL Compact Edition 3.5 |
| Software: Framework Support: | .Net Compact Framework 3.5 |
| Software: Multilanguage Support: | English, German, French, Spanish, Russian, Italian, Korean, Simplified Chinese, Traditional Chinese |
| Software: SDK: | Dll for VC, Dll for Visual Studio.Net 2008 |
Jednostka główna | |
| Main Unit: CPU: | Cortex-A8, 1.0 GHz |
| Main Unit: 64-bit Hardware Serial Number: | Yes |
| Main Unit: System Memory: | 512 MB DDR3 SDRAM, 256 MB Flash (SSD) |
| Main Unit: Storage: | A SD/microSD adapter and 4 GB microSD card (up to 32 GB) |
| Main Unit: Non-Volatile Memory: | 128 KB MRAM, 16 KB EEPROM |
| Main Unit: Real Time Clock: | Provide seconds, minutes, hours, dates, day of week, month, year |
| Main Unit: Watchdog Timer: | Dual Watchdog Timer |
Wyświetl | |
| Wyświetlacz: Typ: | LCD |
| Display: Size: | 15" (4:3) |
| Display: Backlight Life: | 50,000 hours |
| Display: Brightness: | 400 cd/m2 |
| Display: Resolution: | 1024 x 768 |
| Display: Touch Panel: | 5-wire, resistive type; light transmission: 80 % |
| Display: Contrast Ratio: | 500:1 |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x System, 1 x Power |
HMI | |
| HMI: Buzzer: | Yes |
| HMI: Rotary Switch: | Yes, (0 ~ 9) |
Audio | |
| Audio: Jack: | Earphone-Out |
ETHERNET | |
| Ethernet: Porty: | 1 x RJ-45, 10/100/1000 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators) |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 (2500 VDC Isolated), 2 x RS-232/RS-485 (2500 VDC Isolated) |
USB | |
| USB: Porty: | 2 x USB 2.0 |
Power | |
| Power: Input Range: | +12 ~ 48 VDC (1 kV Isolated ) |
| Power: Consumption: | 16.0 W |
| Power: Powered from PoE: | Yes |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 381 x 305 x 63 (W x L x H) |
| Mechanical: Panel Cut-Out (mm): | 362 x 286, ±1 (W x H) |
| Mechanical: Installation: | Panel mounting, VESA wall mounting (75x75, 100x100) |
| Mechanical: Ingress Protection Rating: | Front panel: NEMA 4/IP65 |
| Mechanical: Weight: | 4.7 Kg |
Środowisko | |
| Environment: Operating Temperature: | -10 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
