Główne cechy
• Dwukierunkowa Energia• Pomiary True RMS
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Bezpośrednie wejście z przekładników 1A/5A
• Pomiary napięcia do 500 V
• Dokładność W lepsza niż 0,5% (PF=1)
• Całkowite Zniekształcenie Harmoniczne (THD)
• Obsługa protokołu CANopen
• IEC 61010-1 i EN 61010-1
Wprowadzenie

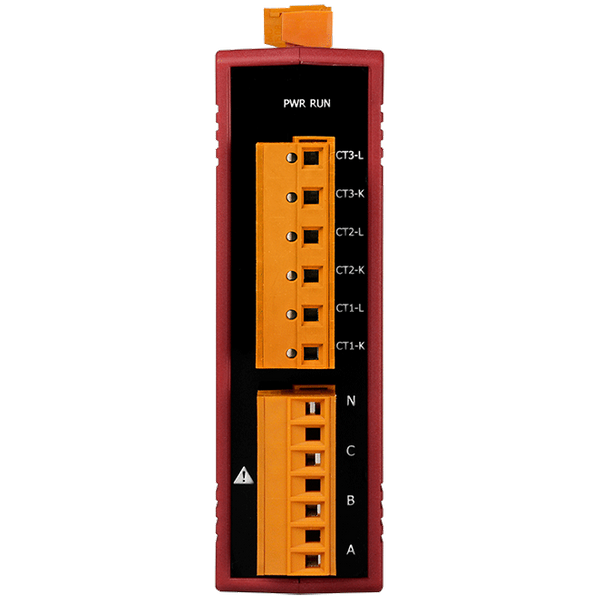

ICP DAS wprowadza najpotężniejsze, najbardziej opłacalne, zaawansowane Inteligentne Liczniki Energii z serii PM-3033, które umożliwiają dostęp do rzeczywistego zużycia energii w czasie rzeczywistym dla pomiaru mocy trójfazowej. Dzięki wysokiej dokładności (<0,5%, PF=1), seria PM-3033 może być stosowana zarówno po stronie pierwotnej niskiego napięcia, jak i/lub po stronie wtórnej średniego/wysokiego napięcia, umożliwiając użytkownikom uzyskanie niezawodnych i dokładnych odczytów zużycia energii w czasie rzeczywistym podczas pracy. Bezpośrednie wejście z przekładników typu „1A/5A strony wtórnej”. Dedykowane przekładniki nie są już potrzebne, co obniża koszty wdrożenia. Działa w szerokim zakresie napięć wejściowych 10 ~ 500 VAC, co pozwala na zgodność na całym świecie. Obsługuje również protokoły Modbus RTU, Modbus TCP lub CANopen umożliwiające łatwą integrację.Zastosowania
• Monitorowanie generatora
• Systemy dystrybucji rozdzielnic
• Zarządzanie energią
• Analiza jakości energii
Parametry techniczne:
| Product Range: | Wired Meter |
AC Power Measurement | |
| AC Power Measurement: Wiring: | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| AC Power Measurement: Loops: | Three-phase |
| AC Power Measurement: Input Voltage: | 10 ~ 500 V |
| AC Power Measurement: Input Frequency: | 50/60 Hz |
| AC Power Measurement: W Accuracy: | Better than 0.5% (PF=1) |
| AC Power Measurement: Power Parameter Measurement: | True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency |
| AC Power Measurement: Data Update Rate: | 1 Second |
CT | |
| CT: Includes CTs: | 0 |
CANopen | |
| CANopen: Baud Rate: | 125 k (default), 250 k, 500 k, 1 M; DIP Switch Selectable |
| CANopen: Isolation: | 3000 VDC |
| CANopen: Protocol: | CANopen |
Power | |
| Power: Input Range: | +12 ~ 48 VDC |
| Power: Consumption: | 2 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 127 x 100 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +70 °C |
| Environment: Storage Temperature: | -25 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
