Name: XW107
Brand: ICP DAS

Broszura Pobierz

Główne cechy

8-kanałowe Wejście Cyfrowe bez Izolacji
Wejście Cyfrowe typu źródłowego
8-kanałowe Wyjście Cyfrowe bez Izolacji
Wyjście Cyfrowe typu odbiorczego

Wprowadzenie

Seria kart XW jest przeznaczona dla serii uPAC-5000, LP-51xx i WP-51xx.
Jeden PAC może obsługiwać tylko jedną kartę XW.

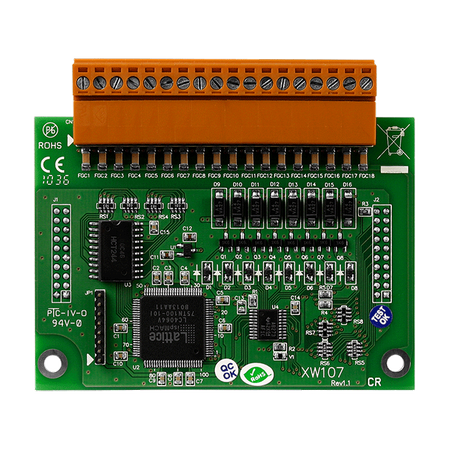

XW107 to 8-kanałowa karta Wejścia Cyfrowego bez Izolacji oraz 8-kanałowa karta Wyjścia Cyfrowego bez Izolacji.

Parametry techniczne:

Product Range:	XW-board
Wejście cyfrowe
Wejście cyfrowe: Kanały:	8
Wejście cyfrowe: Typ:	Styk suchy
Wejście cyfrowe: Sink/Source (NPN/PNP):	Source
Wejście cyfrowe: ON Poziom napięcia:	Blisko GND
Wejście cyfrowe: OFF Poziom napięcia:	Otwórz
Digital Input: Overvoltage Protection:	30 VDC
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	8
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Zlew
Wyjście cyfrowe: Napięcie obciążenia:	+10 VDC ~ 30 VDC
Wyjście cyfrowe: Prąd obciążenia:	100 mA/channel at 25 °C
Wyjście cyfrowe: Ochrona przed przeciążeniem:	1.4 A
Power
Power: Consumption:	0.2 W
Mechaniczny
Mechanical: Dimensions (mm):	66 mm x 82 mm x 13 mm (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 °C ~ +75 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
