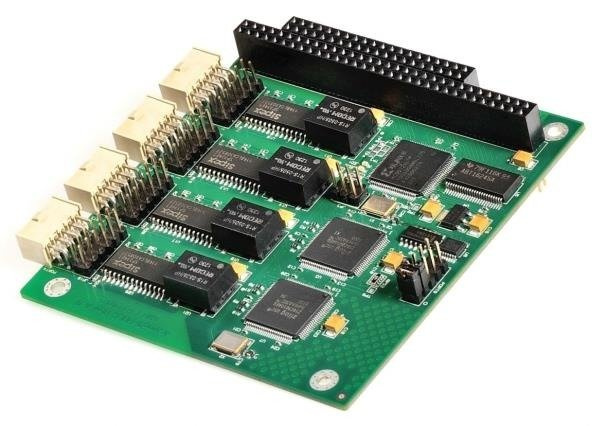

HDLC104-EXT - Kontroler komunikacyjny HDLC

Kontroler komunikacyjny HDLC

HDLC104-EXT to czterokanałowy kontroler komunikacyjny HDLC na jednej karcie PC/104. HDLC104 wykorzystuje wysokowydajny, standardowy w branży kontroler komunikacji szeregowej, zapewniający 4 niezależne kanały, które mogą być skonfigurowane do komunikacji HDLC-Synchronicznej lub Asynchronicznej.

HDLC104-EXT został zaprojektowany z myślą o wymagających zastosowaniach transportowych i przemysłowych. HDLC104 obsługuje rozszerzony zakres temperatur pracy od -40°C do +85°C. Wszystkie 4 porty posiadają izolację galwaniczną do 2000Vrms.

Każdy z 4 kanałów może być indywidualnie skonfigurowany dla interfejsu elektrycznego RS-232, RS-422 lub RS-485. Każdy kanał posiada niezależny odbiór i nadawanie FIFO, które pozwalają na szybkie przesyłanie danych szeregowych. Inteligentny sprzęt zakłócający i elastyczne dekodowanie adresu pozwalają karcie HDLC104-EXT zajmować tylko 32 bajty przestrzeni IO i pojedynczą linię IRQ w systemie PC/104.

HDLC104-EXT jest dostępny ze sterownikami programowymi dla systemów Linux, Windows i Windows-CE6.0/7.0 (x86).

Wzmocniona wersja karty przeznaczona między innymi do zastosowań wojskowych. Temperatura pracy od -40°C do +85°C.

Cechy

• 4-kanałowa praca równoległa
• Indywidualnie konfigurowalny do pracy w trybach HDLC/Asynchronicznym.
• Izolacja galwaniczna dla każdego portu 2000Vrms
• Możliwość wyboru interfejsu elektrycznego RS-232/422/422/485
• Wykorzystuje pojedynczy IRQ
• Wytrzymałe, blokowane złącza I/O
• Pojedyncze zasilanie +5V
• Standard PC/104
• Sterowniki dla Windows i Linux

Zastosowania

• Konwersja protokołu szeregowego
• Transport
• Systemy POS i ATM
• Brama lub mostek sieci LAN
• Wbudowana sieć WAN

• Kontroler komunikacyjny


• 32 Bytes FIFO per channel
• HDLC synchronous, Asynchronous operation


• HDLC


• HDLC protocol support
• Wide range of serial encoding methods:
  • NRZ, NRZB, Biphase Mark (FM1), Biphase Space (FM0),
  • Biphase Level (Manchester),
  • Biphase Differential (Manchester Differential)
• Up to 1 MBit/sec multiple Ports (depends on host CPU)
• Supporting differential TX-Data and RX-Data
• Full-duplex operation
• Abort Sequence generation and checking
• Automatic zero bit insertion/deletion
• Automatic flag insert


• Asynchronous


• Programmable baud rates up to 115200 bps
• Full-duplex operation
• 5,6,7, or 8 data bits per character
• 1, 1.5, or 2 stop bits
• Odd or Even parity


• Interfejs magistrali


• 16-bit PC/104 Interface (stack through)
• Single IRQ - one of IRQ 10 or 11
• Flexible I/O mapping to PC/104 IO space


• Właściwości interfejsu


• Independent RS-232/RS-422/RS-485 ports
• 2000 Vrms galvanic isolation
• Supporting TX-Data, RX-Data, CTS, RTS
• 4 off 10-pin 0.1inch pitch headers


• Inne


• Single +5 V at less than 1000 mA
• Operating temp: -40 ~ +85°C
• Standard 3.6 x 3.8 in PC/104 form factor


• Wsparcie oprogramowania


• Linux
• Windows-XP
• Windows-CE 6.0, 7.0 (for x86)

• HDLC104-Ext - 4-port PC/104 HDLC Controller (-40 ~ +85°C)
