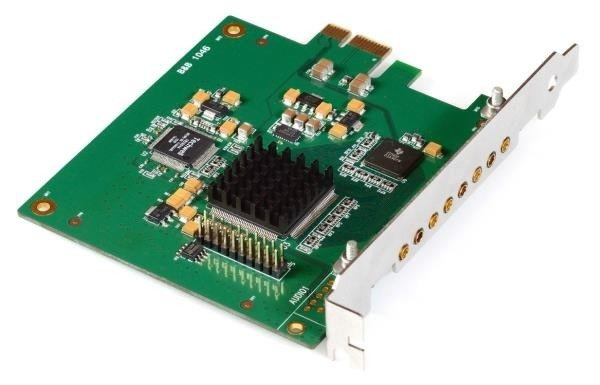

AVC8000S-EXT - Karta akwizycji obrazu

Uwaga, minimalna ilość zamówienia: 5 sztuk.

Karta PCIe x1 - 8 wejść akwizycji sygnału zespolonego NTSC/PAL/RS170 w pełnej rozdzielczości i szybkości (-40 ~ +85°C)

AVC8000S to wydajny, 8-kanałowy kontroler przechwytywania wideo i nakładania na karcie PCI Express x1. AVC8000S stanowi elastyczne rozwiązanie do przechwytywania do ośmiu równoległych analogowych wejść wideo w celu analizy programowej i przetwarzania lub wyświetlania obrazu w systemie lokalnym.

AVC8000S obsługuje przechwytywanie wszystkich 8 kanałów wideo w pełnej rozdzielczości D1 i przy pełnej częstotliwości odświeżania obrazu. Silnik przechwytywania AVC8000S jest wyposażony w sprzętową funkcję konwersji przestrzeni barwnej, która umożliwia wyświetlanie przechwyconych danych wideo w formacie najlepiej pasującym do aplikacji końcowej. Przechwycone dane wideo mogą być następnie przesyłane w sposób ciągły przez magistralę PCI Express do pamięci systemowej lub na dysk w celu natychmiastowego wyświetlenia lub dalszego przetwarzania zgodnie z wymaganiami aplikacji.

AVC8000S jest dostępny ze sterownikami dla systemu Windows i Linux.

Wzmocniona wersja karty przeznaczona między innymi do zastosowań wojskowych. Temperatura pracy od -40°C do +85°C.

• 8 wejść wideo NTSC/PAL
• 8x akwizycja w rozdzielczośći D1 przy pełnej częstotliwości odświeżania obrazu
• Obsługa Windows DirectShow/DirectDraw
• Obsluga Linux Video4Linux2
• Sprzętowa konwersja kolorów
• Efektywna praca w cyklu PCI DMA
• Karta PCI Express x1

• PCI Express Bus Interface


• Single x1 PCI Express Link
• Live video capture to display, memory or disk


• Analogowe wejścia wideo


• Up to 8 concurrent composite NTSC/PAL video input channels
• 10-bit Analog-to-Digital converters
• Anti-aliasing filters on inputs


• Formaty wejśc wideo


• NTSC-M, NTSC-Japan, NTSC (4.43), RS-170
• PAL-B,G,N, PAL-D, PAL-H, PAL-I, PAL-M, PAL-CN, PAL-60


• Regulacja wejść wideo


• Contrast (or luma gain) adjustable from 0 to 255% of original
• Saturation (or chroma gain) adjustable from 0 to 200% of original
• Hue (or chroma phase) adjustable from –36° to +36°
• Brightness (or luma level) can be adjusted from -128 to 127 steps
• Software adjustable Sharpness, Gamma and noise suppression


• Video Capture Formats


• RGB555, RGB565
• YCbCr 4:2:2
• YCbCr 4:1:1


• Przetwarzanie wideo


• Arbitrary sizing, cropping, scaling of each video channel


• Wymagania Systemowe


• x86 PC-Compatible PCI Express Host Computer
• VGA Display (if Video Preview to host is required)


• Inne


• Single +3.3 V supply
• Operating temp: -40 ~ +85°C


• Sterowniki


• Drivers for Windows, Linux
• Sample video overlay and capture application in C/C++ source code

• AVC8000S-Ext - Video Capture and Overlay Controller (-40 ~ +85°C)
