nanoVTV-CP-EXT - Konwerter VGA na PAL

Inteligentny konwerter VGA na PAL

nanoVTV-CP-EXT jest konwerterem, który akceptuje sygnały VGA bez przeplotu w rozdzielczości do 2048×1536 z komputera PC lub Macintosh w celu konwersji na sygnał o jakości nadawczej PAL.

W przeciwieństwie do konwencjonalnych konwerterów skanowania, nanoVTV-CP-EXT posiada wbudowany Frame Store oraz jednostkę DSP, która wykonuje konwersję skanowania, filtrowanie migotania, skalowanie i konwersję przestrzeni barw w domenie cyfrowej. Przetworzone dane wizyjne są przesyłane do cyfrowego wideoenkodera w celu konwersji na kompozyt o jakości nadawczej oraz PAL.

nanoVTV-CP-EXT posiada mikroprocesor, który pozwala na całkowicie autonomiczne funkcjonowanie bez kontroli czasu pracy z systemu zewnętrznego. Ustawienia karty mogą być modyfikowane poprzez łącze szeregowe. Konfiguracja specyficzna dla danej aplikacji może być przechowywana w nieulotnej pamięci karty.

Wzmocniona wersja karty przeznaczona między innymi do zastosowań wojskowych. Temperatura pracy od -40°C do +85°C.

Cechy

• Konwersja komputerowego sygnału VGA na PAL
• Kompozytowe wyjście PAL
• Nadawcza jakość telewizyjna
• Obsługuje rozdzielczość VGA do 2048×1526
• Jednoczesne wyświetlanie na VGA i TV
• Pokładowy MPU
• Trwałe ustawienia

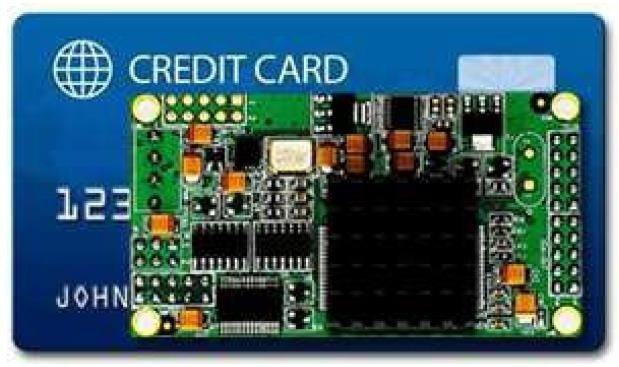

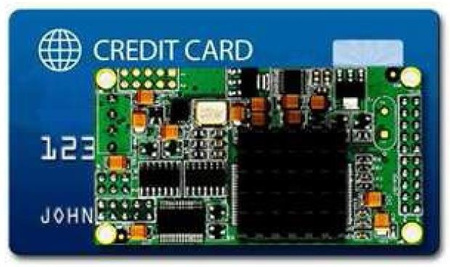

• Kompaktowe wymiary 2.75"x1.5"
• Pełna autonomiczna operacja bez konieczności korzystania z komputera hosta.
• Narzędzia konfiguracyjne dostępne dla systemów Windows/Linux/QNX
• Pojedyncze zasilanie +5V

• Analogowe wejścia wideo


• Progressive RGB, HSync, VSync from VGA device
• Triple 8-bit digitization
• Up to 2048 x 1536 VGA Input Resolution


• Analogowe wyjścia wideo


• 10-bit Digital-to-Analog conversion
• Supported output standards: PAL
• Composite or S-Video


• Video Output Adjustments


• Contrast (or luma gain): adjustable from 0 - 200% of original
• Saturation (or chroma gain): adjustable from 0 - 200% of original
• Sharpness (or edge enhancement): adjustable over 16 steps
• Brightness (or luma level): can be adjusted from 0 - 255 steps


• Serial Interface


• Standard RS232 port


• Wymagania Systemowe


• RS232 link for configuration only


• Inne


• Single +5 V at less than 2.75 W
• Operating Temp: -30 ~ +60°C (extended temp option)
• Compact 70 x 38 mm form factor


• Oprogramowanie


• Configuration software for Windows-NT/2000/XP, Linux, QNX

• nanoVTV-CP-Ext - Intelligent VGA-to-PAL Converter (-30 ~ +60°C)
