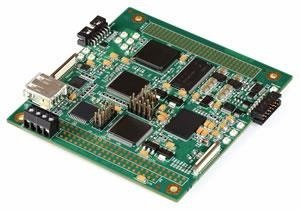

VGACOMP-IS-NTSC - Konwerter VGA - NTSC

Konwerter VGA do NTSC

VGACOMP-IS-NTSC jest inteligentnym samodzielnym konwerterem skanującym sygnały VGA o rozdzielczości do 1920×1080 i konwertującym je na sygnał kompozytowy NTSC o jakości nadawania.

VGACOMP-IS-NTSC charakteryzuje się szybką cyfryzacją sygnału analogowego, skalowaniem wideo, konwersją częstotliwości odświeżania i generatorem czasu. Przetwarzanie i skalowanie odbywa się w domenie cyfrowej w celu uzyskania maksymalnej jakości, zanim dane wideo zostaną przesłane do cyfrowego wideoenkodera w celu konwersji do kompozytowego kodera jakości nadawania NTSC. Zapewnia to bezproblemową i automatyczną konwersję progresywnego sygnału analogowego VGA do sygnału wizyjnego złożonego NTSC.

VGACOMP-IS-NTSC jest inteligentnym urządzeniem samodzielnym z własnym wbudowanym MPU i nie wymaga procesora hosta ani żadnego oprogramowania sterującego. Dla wygody mechanicznej moduł można zamontować na stosie PCI-104 bez konieczności korzystania z zasobów procesora hosta.

Cechy

• Konwersja standardowego analogowego VGA do NTSC
• Obsługuje wejście VGA do 1920×1080
• Kompozytowe wyjście NTSC
• Pojedyncze źródło zasilania +5V
• Całkowicie samodzielna praca
• Standard PCI-104

Zastosowania

• Aktualizacja wyświetlacza w kokpicie statku powietrznego

• Analogowe wejścia wideo


• Progressive scan RGB, H-Sync, V-Sync (Analog VGA)
• 3 x 10-bit analog-to-digital converters
• Up to 1920x1080 VGA input resolution


• Analogowe wyjścia wideo


• Supported output standards:
  - CCIR601-NTSC

• 10-bit digital-to-analog conversion
• Composite video output


• Inne


• Intelligent stand-alone module, does not require host computer
• Standard 90 x 96 mm PCI-104 form factor
• Mechanical mounting for PCI-104 stack
• Single +5 V supply
• Operating temp: 0 ~ +60°C

• VGACOMP-IS-NTSC - VGA to NTSC scan converter (0 ~ +60°C)

• Cable-VGACOMP - Cable set for VGACOMP-IS (1 x VGA input cable, 1 x u.FL-to-BNC coax output cable)
