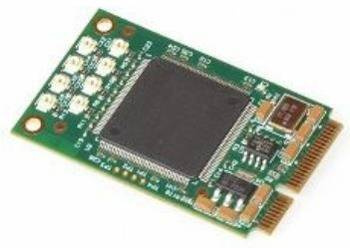

AVC8000nano-EXT - Karta akwizycji obrazu

AVC8000nano to 8 kanałowa karta framegrabber akwizycji obrazu o wysokiej wydajności w formacie Mini PCI Express. Jest to wszechstronne rozwiązanie pozwalające na równoczesne przechwytywanie do 8 analogowych kanałów wideo w celu wyświetlania, przetwarzania lub rejestracji. AVC8000nano dzięki formatowi mPCIe jest idealne do wbudowanych (embedded) systemów nadzoru / rejestracji wideo działających w najbardziej wymagających warunkach.

AVC8000nano pozwala na rejestrację każdego z 8 kanałów wideo w pełnej wielkości D1 z pełną ilością klatek/sekundę. Przechwytywany obraz może być przekazywany do pamięci systemowej lub na dysk w celu natychmiastowej lub późniejszej analizy i przetwarzania. System przechwytywania obrazu AVC8000nano posiada sprzętowe wsparcie dla konwersji przestrzeni kolorystycznych tak aby sygnał wynikowy był dostosowany do danej aplikacji.

AVC8000nano posiada drivery zarówno pod Windows jak i Linux.

Schemat blokowy AVC8000nano

Główne cechy

• 8 Live NTSC/PAL video inputs
• 8 x D1 size capture at full frame rate
• Windows DirectShow/DirectDraw support
• Efficient PCI DMA cycle operation
• Linux Video4Linux support
• Drivers for WinXP-E, Linux
• Robust PC/104-Express construction
• Low Power Operation

Specyfikacje

• Mini PCI Express Bus Interface

• Full height Mini PCI Express card
• Live video capture to display, memory or disk

• Analogowe wejścia wideo

• Up to 8 concurrent composite PAL or NTSC video input channels
• Eight 10-bit Analog-to-Digital converters
• Anti-aliasing filters on inputs

• Formaty wejść wideo

• NTSC-M, NTSC-Japan, NTSC (4.43), RS-170,
  PAL-B,G,N, PAL-D, PAL-H, PAL-I, PAL-M, PAL-CN, PAL-60 SECAM

• Korekty wejść wideo

• Contrast (or luma gain): adjustable from 0 - 255% of original
• Saturation (or chroma gain): adjustable from 0 - 200% of original
• Hue (or chroma phase): adjustable from –36° to +36°
• Brightness (or luma level): can be adjusted from –128 to 127 steps
• Software adjustable: Sharpness, Gamma and noise suppression

• Formaty przechwytywania wideo

• RGB555, RGB565
• YCbCr 4:2:2
• YCbCr 4:1:1

• Przetwarzanie wideo

• Arbitrary sizing, cropping, scaling of each video channel

• Wymagania systemowe

• x86 PC-Compatible with mini PCI Express socket
• PCI VGA Display (if Video Preview to host is required)

• Inne

• Operating temp: -40 ~ +85°C (extended temp option)
• Standard Full Height Mini PCI Express form factor

• Sterowniki

• Drivers for Windows XP, Linux
• Sample video overlay and capture application in C/C++ source code

Informacje o zamówieniu

• AVC8000nano-Ext - 8 x D1 Video Frame Grabber for mini PCI Express (-40 ~ +85°C)
