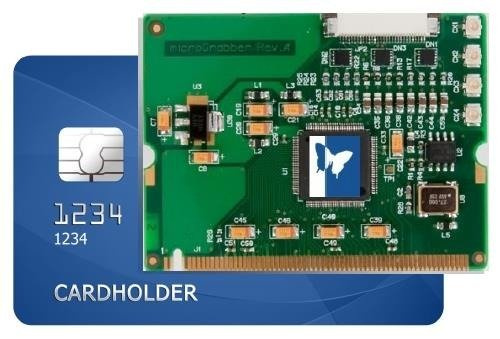

microGrabber-EXT - Karta akwizycji obrazu

4-kanałowy sterownik przechwytywania i nakładania obrazu w standardzie Mini PCI

microGrabber-EXT jest 4-kanałowym kontrolerem przechwytywania i nakładania obrazu na pojedynczym module mini PCI typu III, który stanowi proste rozwiązanie do przechwytywania czterech równoległych analogowych wejść wideo dla lokalnego systemu wyświetlania lub do analizy i przetwarzania. microGrabber umożliwia przechwycenie każdego z 4 kanałów wideo w pełnym rozmiarze D1, przy pełnej częstotliwości odświeżania obrazu, a następnie skalowanie, kadrowanie i pozycjonowanie pod kontrolą oprogramowania. Oprócz przechwytywania wideo, microGrabber-EXT zapewnia również przechwytywanie do 4 monofonicznych źródeł dźwięku. Przechwycone dane wizyjne mogą być w sposób ciągły przesyłane do pamięci systemowej w celu natychmiastowego wyświetlenia lub dalszego przetwarzania. Silnik przechwytujący microGrabber-EXT posiada sprzętową konwersję przestrzeni barw, aby zaprezentować przechwycone dane wideo w formacie najlepiej pasującym do aplikacji końcowej.

Wzmocniona wersja karty przeznaczona między innymi do zastosowań wojskowych. Temperatura pracy od -40°C do +85°C.

• Obsługa 4 analogowwych źródeł sygnału wizyjnego NTSC/RS-170, PAL/CCIR i SECAM.
• 4 x D1 - przechwytywanie obrazów w formacie D1 przy pełnej częstotliwości odświeżania obrazu
• 4-kanałowy enkoder audio
• Arbitralne dopasowanie okna wideo, kadrowanie i skalowanie
• Obsługa Windows DirectShow/DirectDraw
• Obsługa Video4Linux
• Standard Mini PCI Type IIIB
• Niski pobór energii

• Mini PCI Bus Interface


• Type III mini PCI card
• 132 MBytes/sec bandwidth at 33.33 MHz bus speed
• Live video capture to display, memory or disk


• Analogowe wejścia wideo


• Up to 4 concurrent composite PAL or NTSC video input channels
• Four 10-bit Analog-to-Digital converters
• Anti-aliasing filters on inputs


• Formaty wejśc wideo


• NTSC-M, NTSC-Japan, NTSC (4.43), RS-170,
  PAL-B,G,N, PAL-D, PAL-H, PAL-I, PAL-M, PAL-CN, PAL-60,
  SECAM


• Regulacja wejść wideo


• Contrast (or luma gain): adjustable from 0 - 255% of original
• Saturation (or chroma gain): adjustable from 0 - 200% of original
• Hue (or chroma phase): adjustable from –36° to +36°
• Brightness (or luma level): can be adjusted from –128 to 127
• Software adjustable: Sharpness, Gamma and noise suppression


• Video Capture Formats


• RGB
• YCbCr 4:2:2
• YCbCr 4:1:1


• Audio Inputs


• 4 mono audio inputs
• 10-bit Analog-to-Digital Converter per channel


• Audio Capture Format


• 8-bit PCM


• Przetwarzanie wideo


• Arbitrary sizing, cropping, scaling of each video channel


• Wymagania Systemowe


• x86 PC-Compatible Host Computer
• Mini PCI type III slot
• PCI or AGP Display (if Video Preview to host is required)


• Inne


• Single +3.3 V supply
• Operating temp: 0 ~ +60°C
• Mini PCI type IIIB form factor


• Sterowniki


• Drivers for Windows XP, Linux
• Sample video overlay and capture application in C/C++ source code
