H264-ULL-cPCI - 2-kanałowy enkoder H.264

Dwukanałowy enkoder HD H.264 do systemów CompactPCI posiadający bardzo niskie opóźnienia

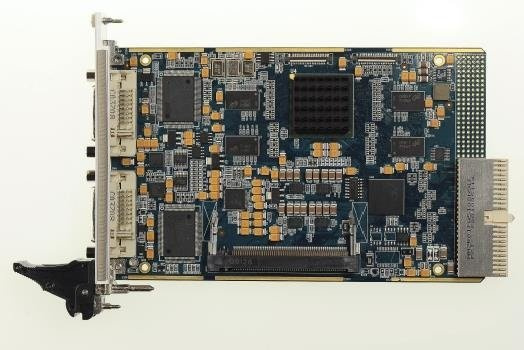

Karta H264-ULL-cPCI to dwukanałowy, wysokiej rozdzielczości enkoder H.264 o bardzo małych opóźnieniach przeznaczony dla systemów CompactPCI. Umożliwia konstruktorom systemów łatwe dodawanie zapisu wideo wysokiej rozdzielczości i kodowania H.264/MPEG-4 AVC (part 10) do wbudowanego sprzętu CompactPCI.

H264-ULL-cPCI jest idealny do zastosowań o krytycznym znaczeniu czasowym, ponieważ oferuje kodowanie z bardzo niskimi opóźnieniami (poniżej 40 ms) w całym zakresie rozdzielczości przechwytywania. H264-ULL-cPCI obsługuje podwójne kodowanie H.264 w rozdzielczościach do 1080p30 lub pojedyncze kodowanie w rozdzielczości 1080p60. Kodowanie H.264 może być elastycznie konfigurowane w celu dostosowania do szerokiego pasma i wymagań dotyczących pamięci masowej.

H264-ULL-cPCI posiada dwa analogowe kanały wejścia wideo HD. Każdy kanał może być niezależnie skonfigurowany dla analogowego YPBPR HD, analogowego RGsB (Sync on Green) i analogowego VGA (osobny HSync, VSync).

Cechy

• Kodowanie dwukanałowe z prędkością do 1080p30
• Kodowanie jednokanałowe z prędkością do 1080p60
• Podwójne analogowe wejścia HD (YPbPr, VGA, RGB)
• Enkoder H.264/MPEG-4 AVC (Part 10)
• Enkoder o bardzo niskich opóźnieniach (poniżej 40ms)
• Odświeżanie wewnętrzne w celu poprawy wykorzystania szerokości pasma.
• Detekcja ruchu z informacjami o wektorze ruchu
• Możliwość instalacji wielu kart H264-ULL-cPCI na system
• Standard 6U CompactPCI
• Sterowniki dla Windows, Linux i QNX

SDK

H264-ULL-cPCI jest obsługiwany przez wszechstronne i dobrze obsługiwane zestawy do tworzenia oprogramowania (SDK) przeznaczone do nagrywania i strumieniowego przesyłania wideo. Zestawy SDK zostały zaprojektowane w celu znacznego skrócenia czasu opracowywania oprogramowania w środowiskach Windows i Linux. Zawierają one biblioteki, sterowniki i przykładowe aplikacje pomagające deweloperom w pełnym wykorzystaniu funkcji H264-ULL-cPCI w złożonych aplikacjach kompresji/nakładania wideo.

Standardowy zestaw nagrywania wideo SDK i przykładowe aplikacje są dostarczane bezpłatnie wraz z każdą płytą i obejmują usługi naszego zespołu wsparcia technicznego. Video Streaming SDK jest dostępny za jednorazową opłatą i umożliwia strumieniowe przesyłanie skompresowanych danych wideo w czasie rzeczywistym przez sieć IP.

• CompactPCI Bus Interface


• CompactPCI Core Specification PICMG-2.0 Rev 3.0
• 32-bit bus width, 33.33 MHz bus speed
• Peripheral slot


• Porty wejściowe wideo


• 2 x high definition Analog video input ports
• Analog HD from:
  • YPrPb, RGsB (Sync on Green),
  • VGA (separate HSync, VSync)


• Rozdzielczość przechwytywania wideo


• Flexible capture resolutions, 16x16 pixel granularity
• Standard resolutions supported include:
  1080p60, 1080i60, 1080p50, 1080i50
  720p60, 720i60, 720p50, 720i50
  480p60, 576p50


• Ultra Low Latency Technology


• Less than 40 ms encode latency


• Kompresja wideo


• H.264 baseline and Main Profile up to L4.2
• Interlaced and progressive video encode support
• Real-time dual stream H.264 Ultra Low Latency capture
• Dual channel encode at up to 1080p30
• Single channel encode at up to 1080p60


• Kontrola szybkości transmisji bitów


• Constant bit rate (CBR)
• Variable bit rate (VBR)


• Detekcja ruchu


• Motion detection at macroblock granularity
• Motion vector information


• Przetwarzanie wstępne i wtórne


• Trans-rating and trans-sizing
• Selective blocking of video input regions


• Wsparcie konfiguracji dla każdego strumienia


• Frame rate
• Resolution
• Bit rate control
• Key frame interval
• Intra-refresh mode


• Wymagania Systemowe


• X86 PC-Compatible CompactPCI Host Computer
• 3.3 V and 5 V from CompactPCI backplane


• Techniczne


• Standard 3U CompactPCI form factor
• Optional 6U CompactPCI faceplate and mounting


• Charakterystyka operacyjna


• Operating temperature: 0 ~ +60°C


• Oprogramowanie


• Drivers for Windows-XP, Linux
• Comprehensive video recording SDK
• Sample video recording application in C/C++ source code

• H264-ULL-cPCI - Dual-channel 3U CompactPCI HD H.264 Encoder (0 ~ +60°C)

• H264-ULL-CPCI-VStream RTSP Video Streaming SDK
