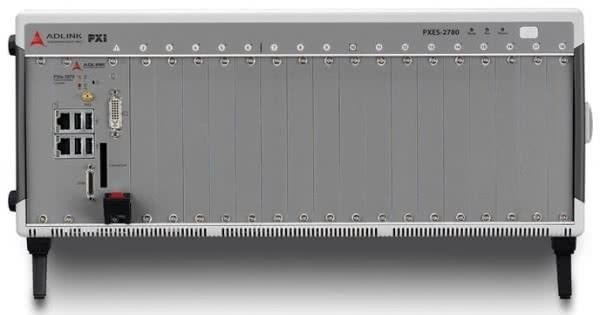

PXES-2780

ADLINK PXES-2780 to 18 slotowa obudowa w standardzie PXI Express, zgodna z cPCI Express. Zawiera: 1 slot systemowy, 1 slot timera systemowego, 10 hybrydowych slotów peryferyjnych i 6 slotów peryferyjnych PXI Express do wykorzystania w szerokim zakresie zastosowań w pomiarowych i testowaniu oraz przemysłowej klasy zasilacz 800W. PXES-2780 posiada konfigurowalną szynę PXI Express two-link i four-link. Przepustowość systemu to 8GB/s a dedykowanych portów peryferyjnych do 4GB/s.

PXES-2780 posiada zaimplementowany inteligentny system monitorowania i raportowania stanu całej kasety włączając prędkości wentylatorów, napięcia systemowe oraz temperaturę wewnątrz.

Obudowa ta posiada wydajny, przemysłowy zasilacz 800W, doskonałe możliwości chłodzenia dzięki 3 wentylatorom 120mm z tyłu obudowy. Dwa złącza wejścia/wyjścia BNC zegara 10MHZ z tyłu obudowy pozwalają na synchronizację z zewnętrznymi urządzeniami.

Jest to doskonała platforma PXIe do wymagających systemów pomiarów czy testowania.

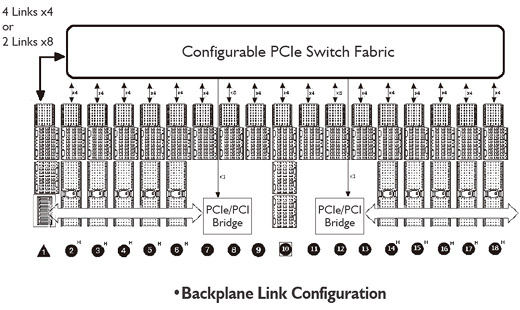

Konfigurowalna szyna PCIe
The PCIe switch fabric of PXES-2780 can be configured in four-link, two-link, user can configure it depends on the different application.

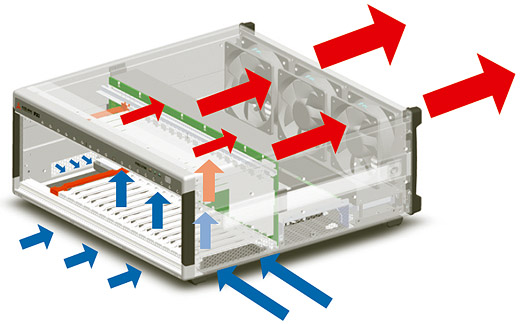

Innowacyjne chłodzenie
W obudowie PXES-2780 zastosowana innowacyjny system odprowadzania ciepła. Dzięki trzem wentylatorom 185.9CFM w tylnej części obudowy chłodne powietrze jest zasysane z boków i od spodu przedniej części, opływa elementy systemu chłodząc je równomiernie i jest wyrzucane do za obudowę.

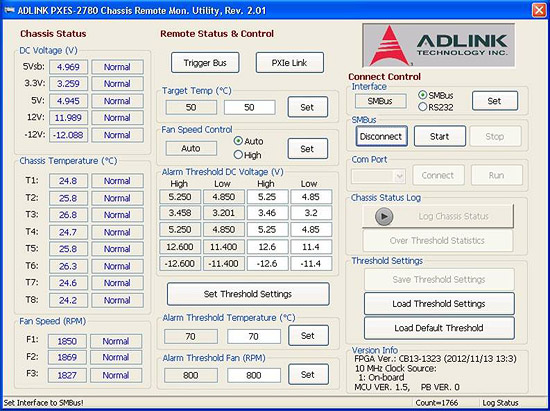

Inteligentne zarządzanie kasetą
PXES-2780 posiada wbudowany system monitorowania i zarządzania kasetą - pozwala monitorować temperaturę, prędkości wentylatorów, napięcia itp. Pozwala także na przesyłanie tych danych do zewnętrznego systemu poprzez port RS-232.

Hybrydowe porty rozszerzeń PXIe
ADLINK PXES-2780 posiada 10 hybrydowych portów peryferyjnych zapewniających kompatybilność wsteczną z modułami PXIe/PXI/cPCIe/cPCI.

Cechy

• PXI-5 PXI Express hardware specification Rev.1.0 compliant
• 18-slot PXI Express chassis with one system slot, one system timing slot, 10 hybrid peripheral slots, and 6 PXI Express peripheral slots
• Configurable PCIe switch fabric, can be configured as four-link, two-link, PXI Express chassis
• Up to 8 GB/s system bandwidth
• Up to 4 GB/s peripheral bandwidth for dedicated slots
• 0 ~ +55°C extended operating temperature range
• Intelligent chassis management:
  • Automatic fan speed control
  • Chassis status monitoring and reporting
  • Remote chassis power on/off control
• BNC connectors for 10 MHz clock input/output
• Maximum total usable power of 800W under 55°C
• Power, temperature, and fan monitoring LEDs

Specyfikacja

• Power Supply

• AC Input:
  • Input voltage range: 100 ~ 240 Vac
  • Input voltage frequency: 50 ~ 60 Hz
• DC Output:
  • Maximum total usable power is 800 W

• Bus Interface

• Four-link/ Two-link/ capacity PXI Express chassis
• Up to 8 GB/s system bandwidth
• Up to 4 GB/s peripheral bandwidth for dedicated slots

• IO/Switch on Rear Panel

• BNC connectors for 10MHz clock input/output
• Fan speed selector switch
• Inhibit mode selector switch
• D-SUB9 connector for voltage monitoring and remote inhibit
• D-SUB9 connector for remote monitoring

• Cooling

• Fans: 3 x 185.9 CFM fans, filtered
• Per-slot cooling capacity: 38.2 W

• Physical

• Number of slots:
  1 system slot + 1 system timing slot
  + 10 hybrid peripheral slots + 6 PXI Express peripheral slots
• Dimensions (W x H x D): 464.3 x 191.4 x 465.3 mm
• Weight: 11.9 kg

• Operating Environment

• Ambient temperature: 0 ~ +55°C
• Relative humidity: 10 ~ 90%, non-condensing

• Storage Environment

• Ambient temperature: -20 ~ +70°C
• Relative humidity: 10 ~ 90%, non-condensing

• Shock and Vibration

• Functional shock: 30 G, half-sine, 11 ms pulse duration
• Random vibration:
  • Operating: 5 ~ 500 Hz, 0.3 Grms, 3 axes
  • Non-operating: 5 ~ 500 Hz, 2.46 Grms, 3 axes

• Emissions Compliance

• EN 61326-1
• FCC Class A

• CE Compliance

• Safety: EN 61010-1
• Immunity: EN 61326-1

Ordering Information

• PXES-2780 - 3U 18-slot PXI Express chassis with universal AC power supply

Optional Accessories

• PXES-2780 Rack-mount Kit - Flexible rack-mount kit for PXES-2780

Uwagi:

Note:

1. ADLINK"s PXI Express chassis accepts hybrid slot-compatible PXI-5 modules (with XJ4 connector). Legacy PXI-1 boards (with J2 connector) need to be upgraded to hybrid slot-compatible PXI modules. A detailed list of ADLINK PXI hybrid slot-compatible modules is available online.
2. Contact your ADLINK sales representative for assistance in upgrading ADLINK legacy PXI modules. If the PXI modules were purchased from a third party, please contact the original vendor.
3. Read More at ADLINK PXI Express Hybrid Slot FAQ.
