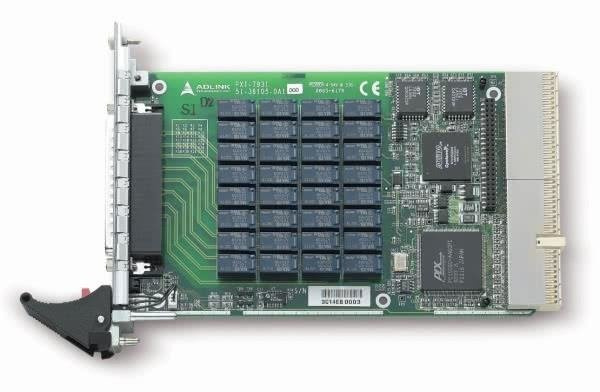

ADLINK PXI-7931 to moduł matrycowy z 32 punktowymi przekaźnikami 2-przewodowymi (DPDT, 2 Forma C). Domyślna konfiguracja samego PXI-7931 to 4-grupowa, 2-przewodowa matryca 2x4. Dowolny kontakt PXI-7931 może łączyć się z innymi kontaktami, indywidualnie lub łącznie. Moduł matrycy PXI-7931 upraszcza okablowanie i ułatwia zmianę wewnętrznej ścieżki połączenia. Położenie styków przekaźników można zmienić za pomocą bezpośrednich poleceń oprogramowania lub postępując zgodnie z instrukcjami poprzednio zapisanymi na liście skanowania na pokładzie. Lista skanowania przesuwa się po wyzwalaczu z zewnętrznych urządzeń pomiarowych, takich jak DMM. Lista skanowania może się również przesuwać po upływie czasu opóźnienia skanowania. W PXI-7931 funkcje wyzwalania PXI są obsługiwane i programowalne. W ten sposób można synchronizować wiele modułów bez dodatkowego okablowania.
Temperatura pracy: 0˚C to 55˚C
Za pomocą opcjonalnego terminala TB-6231 użytkownicy mogą elastycznie wybierać jedną z konfiguracji: jedną 4x8, dwie 4x4, jedną 2x16, dwie 2x8 i cztery 2x4.
Cechy
- Zgodny ze specyfikacją PXI Rev. 2.2
- Rozmiar 3U Eurocard, zgodny z CompactPCI (PICMG 2.0 R3.0)
- Zgodny ze specyfikacją PICMG 2.1 R2.0 CompactPCI Hot Swap
- Konfiguracja określona za pomocą płytki terminalowej
- Do 32 przekaźników krzyżowych DPDT (2 forma C) bezzatrzaskowych
- Klasyfikacja kontaktów: Maksymalnie - 2 A; Maks. napięcie - 220 VDC, 125 VAC
- Wbudowana 1000-próbkowa lista skanowania deterministycznego
- Sygnały uzgadniania do synchronizacji instrumentów zewnętrznych
- Konstrukcja dla zastosowań o znaczeniu krytycznym z punktu widzenia bezpieczeństwa
- Sprzętowe wyłączanie awaryjne z programowalnym stanem bezpieczeństwa przekaźnika
- Watchdog Timer od 1 ms do 420 s z programowalnym stanem bezpieczeństwa przekaźnika
- 8 pomocniczych wejść/wyjść cyfrowych 3.3 V/TTL z tolerancją 5 V
- Wszechstronna konfiguracja matrycy z płytką terminalową
- W pełni programowalne
