Główne cechy
- 1-kanałowe wejście analogowe bez izolacji oraz 1-kanałowe wyjście analogowe bez izolacji i 4-kanałowe wejście cyfrowe bez izolacji i 6-kanałowe wyjście cyfrowe bez izolacji
- 12-bitowe wejście (±5 VDC)
- 12-bitowe wyjście (±5 VDC)
Wprowadzenie
Seria X-board przeznaczona jest dla serii I-7188XA, I-7188XB, I-7188XC, I-7188XG, I-7188EG, I-7188EX oraz serii uPAC-7186EX (uPAC-7186EX, uPAC-7186PEX, uPAC-7186EG, uPAC-7186EX-FD, uPAC-7186EX-SM).
Jedna µPAC może obsługiwać tylko jedną kartę X-board.

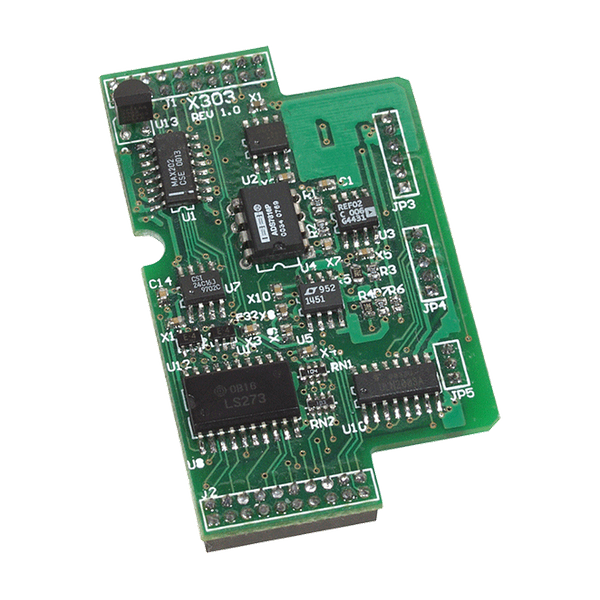

X303 to karta X-board z 1-kanałowym wejściem analogowym bez izolacji, 1-kanałowym wyjściem analogowym bez izolacji, 4-kanałowym wejściem cyfrowym bez izolacji oraz 6-kanałowym wyjściem cyfrowym bez izolacji, przeznaczona dla serii I-7188XB, I-7188XG, I-7188EX, I-7188EG oraz serii uPAC-7186EX.
Jedna µPAC może obsługiwać tylko jedną kartę X-board.
X303 to karta X-board z 1-kanałowym wejściem analogowym bez izolacji, 1-kanałowym wyjściem analogowym bez izolacji, 4-kanałowym wejściem cyfrowym bez izolacji oraz 6-kanałowym wyjściem cyfrowym bez izolacji, przeznaczona dla serii I-7188XB, I-7188XG, I-7188EX, I-7188EG oraz serii uPAC-7186EX.
Parametry techniczne:
| Product Range: | X-board |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 1 |
| Wejście analogowe: Typ: | Voltage |
| Wejście analogowe: Rozdzielczość: | 12-bit |
| Wejście analogowe: Częstotliwość próbkowania: | 1 KHz Max. |
| Analog Input: Input Impedance: | 50 KOhm |
| Wejście analogowe: Ochrona przed przepięciem: | ±5 VDC |
| Wejście analogowe: Izolacja: | none |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 1 |
| Analog Output: Type: | Voltage |
| Wyjście analogowe: Zakres: | ±5 VDC |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Analog Output: Voltage Output Capability: | 10 mA |
| Analog Output: Isolation: | None |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 4 |
| Wejście cyfrowe: Typ: | Prawo Kontakt |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink |
| Wejście cyfrowe: ON Poziom napięcia: | +3.5V ~ +30VDC |
| Wejście cyfrowe: OFF Poziom napięcia: | +1V Max. |
| Wejście cyfrowe: Izolacja: | None |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 6 |
| Wyjście cyfrowe: Typ: | Kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | NPN |
| Wyjście cyfrowe: Napięcie obciążenia: | ≤ +30 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 100 mA |
| Wyjście cyfrowe: Izolacja: | None |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 38 mm x 64 mm |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 5 ~ 90 %, Non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
