Name: X106
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Używany z I-7188XC
3-kanałowe Wejście Cyfrowe bez Izolacji i 2-kanałowe Wyjście Cyfrowe bez Izolacji
Używa zworki do wyboru Wejścia lub Wyjścia Cyfrowego

Wprowadzenie

Seria X-board jest przeznaczona dla I-7188XA, I-7188XB, I-7188XC, I-7188XG, I-7188EG, I-7188EX oraz serii uPAC-7186EX (uPAC-7186EX, uPAC-7186PEX, uPAC-7186EG, uPAC-7186EX-FD, uPAC-7186EX-SM).

Powyższy µPAC może być wyposażony tylko w jedną płytkę X-board.

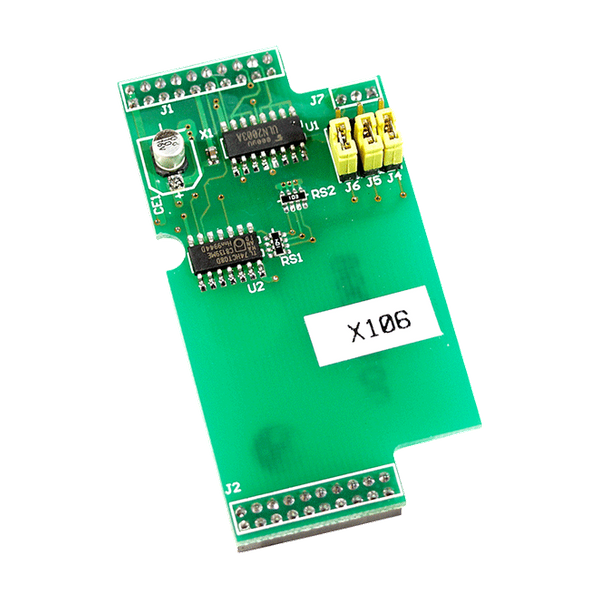

X106 to 3-kanałowa Płytka Wejścia Cyfrowego bez Izolacji lub 2-kanałowa Płytka Wyjścia Cyfrowego bez Izolacji dla I-7188XC.

Parametry techniczne:

Product Range:	X-board
Wejście cyfrowe
Wejście cyfrowe: Kanały:	3 (Used Jumper to select D/I or D/O function)
Wejście cyfrowe: ON Poziom napięcia:	3.5 ~ 30 VDC
Wejście cyfrowe: OFF Poziom napięcia:	1 VDC Max.
Wejście cyfrowe: Izolacja:	None
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	2 (Used Jumper to select D/I or D/O function)
Wyjście cyfrowe: Napięcie obciążenia:	≤ +30 VDC
Wyjście cyfrowe: Prąd obciążenia:	250 mA
Wyjście cyfrowe: Izolacja:	None
Power
Power: Consumption:	0.3 W
Mechaniczny
Mechanical: Dimensions (mm):	38 mm x 64 mm
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	5 ~ 90 %, Non-condensing
Status:	Available
