Główne cechy
• Energia dwukierunkowa
• 8 obwodów trójfazowych lub 24 obwody jednofazowe
• Pomiar mocy True RMS
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiar napięcia do 500 V
• Łatwa instalacja z dzielonym rdzeniem CT
• Dokładność W lepsza niż 5% (PF=1)
• Całkowite zniekształcenie harmoniczne (THD)
• Obsługa protokołu Modbus RTU
• Obsługa 2 wyjść przekaźnikowych (typ A)
• 8 obwodów trójfazowych lub 24 obwody jednofazowe
• Pomiar mocy True RMS
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiar napięcia do 500 V
• Łatwa instalacja z dzielonym rdzeniem CT
• Dokładność W lepsza niż 5% (PF=1)
• Całkowite zniekształcenie harmoniczne (THD)
• Obsługa protokołu Modbus RTU
• Obsługa 2 wyjść przekaźnikowych (typ A)
Wprowadzenie

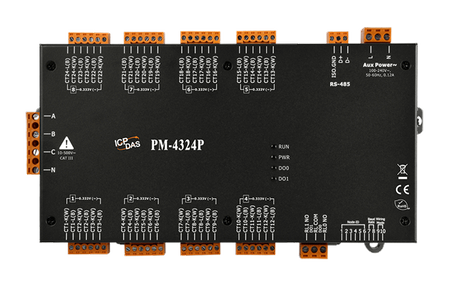

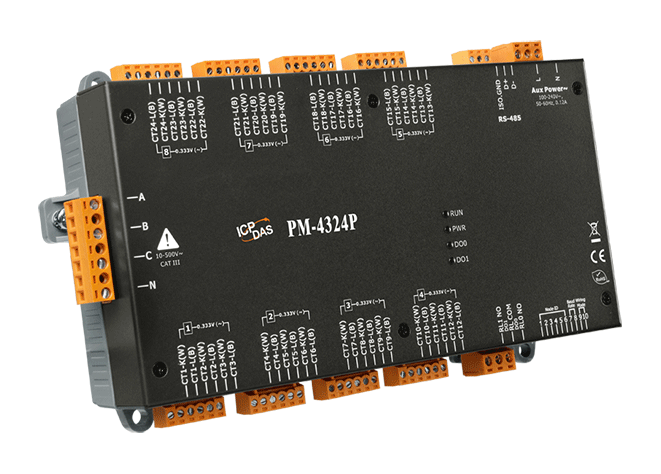

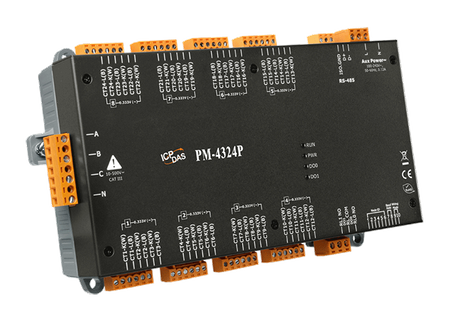

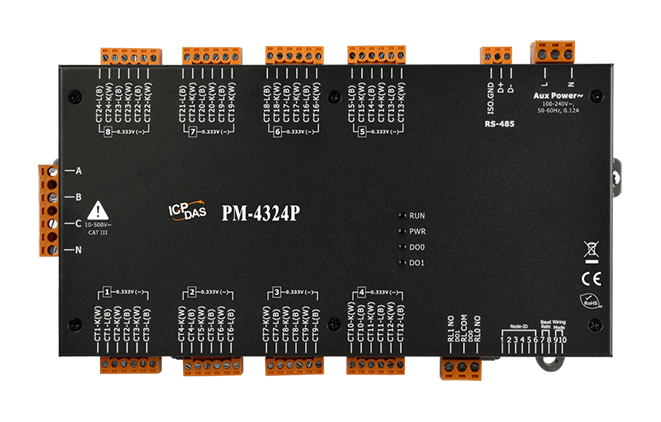

Seria wieloobwodowych liczników mocy PM-4324P monitoruje do 8 obwodów trójfazowych lub 24 obwody jednofazowe, bądź dowolną kombinację obwodów jednofazowych i trójfazowych. Seria PM-4324P może mierzyć do 24 prądów poprzez zewnętrzne przekładniki prądowe (CT). Ta elastyczność czyni serię PM-4324P idealną dla instalacji z wieloma najemcami, takich jak projekty mieszkaniowe, biurowce i centra handlowe. To kompaktowe urządzenie jest zaprojektowane tak, aby łatwo mieściło się w istniejących panelach lub mogło być zamontowane na równo w pobliżu, co eliminuje potrzebę kosztownych modernizacji lub przeznaczania dodatkowej przestrzeni na urządzenie. Możesz używać aktualnie posiadanych CT z miernikiem PM-4324P (bez CT). Wejścia CT PM-4324P mogą być bezpośrednio podłączone z wtórnej strony 333mV CT.
Zastosowania
• Monitorowanie generatorów
• Rozdzielnice systemów dystrybucji
• Zarządzanie energią
• Analiza jakości energii
Parametry techniczne:
| Product Range: | Wired Meter |
AC Power Measurement | |
| AC Power Measurement: Wiring: | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| AC Power Measurement: Loops: | Multi-circuit |
| AC Power Measurement: Input Voltage: | 10 ~ 500 V |
| AC Power Measurement: Input Frequency: | 50/60 Hz |
| AC Power Measurement: W Accuracy: | Better than 5% (PF=1) |
| AC Power Measurement: Power Parameter Measurement: | True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency |
| AC Power Measurement: Data Update Rate: | 1 Second |
CT | |
| CT: Includes CTs: | 0 |
Power | |
| Power: Input Range: | +85 ~ +264 VAC (277 VAC available) |
| Power: Consumption: | 6 W |
| Power: Alarm Output: | Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 237 x 57 x 134 (W x L x H) |
| Mechanical: Installation: | DIN-Rail & wall mounting |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +70 °C |
| Environment: Storage Temperature: | -25 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.

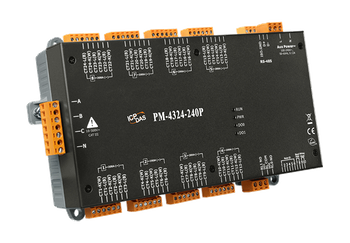

Podobne produkty
