Główne cechy
• Pomiar wysokiego napięcia i wysokiego prądu• Trójstronna izolacja
• Liniowy współczynnik tłumienia
• Wysoka impedancja wejściowa
• Łatwe podłączenie przewodów
Wprowadzenie

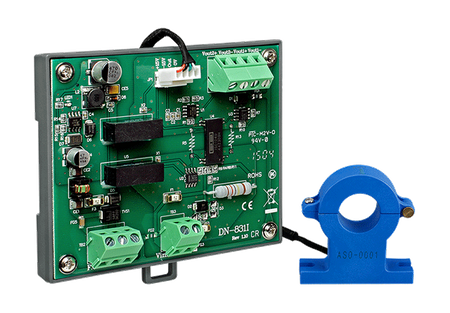

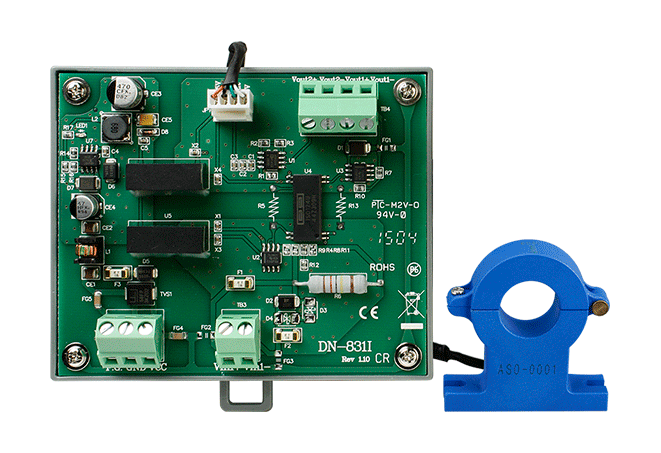

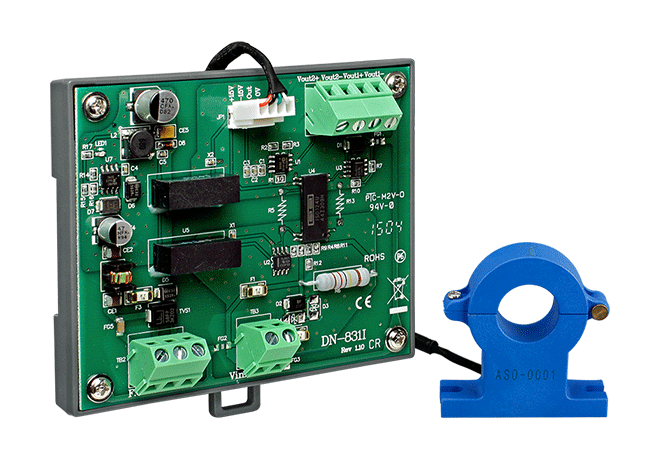

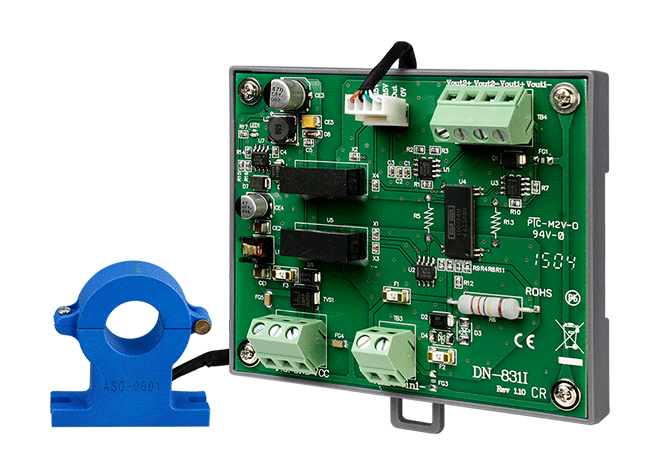

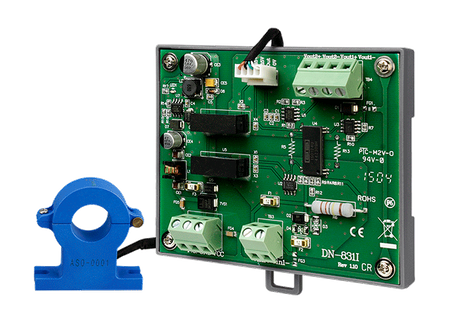

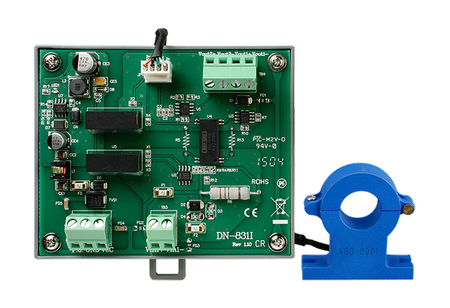

DN-831I-100V-500A jest 1-kanałowym tłumikiem napięcia i 1-kanałowym transformatorem prądu. Maksymalny zakres napięcia wejściowego wynosi od ±100 V i może być tłumiony do ±10 V, a maksymalny zakres prądu wejściowego wynosi ±500 A i może być tłumiony do ±10 V. Urządzenie zapewnia izolację między modułami 3000 VDC oraz izolację między kanałami 3000 VDC, co umożliwia uniknięcie zakłóceń szumowych z wejść na wyjścia lub między kanałami. Może być używane z modułami wejścia analogowego takimi jak I-7017, I-87017, M-7017RMS oraz I-87017W-RMS itd. do pomiaru wysokiego prądu.
 |
Parametry techniczne:
| Product Range: | DNM-800 |
Ochrona EMS | |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV contact for power line, input and output channels, ±8 kV air for random point |
| EMS Protection: Surge (IEC 61000-4-5): | ±3 kV for power liner |
CT | |
| CT: Type: | Clip |
| CT: Inside Diameter: | Φ21 mm |
| CT: Leading Cable: | 1.5 m |
Wejście analogowe | |
| Wejście analogowe: Kanały: | High Current: 1 ,
High Voltage: 1 |
| Wejście analogowe: Typ: | AC/DC Current ,
AC/DC Voltage |
| Wejście analogowe: Zakres: | High Current: ±500 A ,
High Voltage: ±100 VDC |
| Wejście analogowe: Dokładność: | High Current: 1% of FSR ,
High Voltage: 1% of FSR |
| Analog Input: Bandwidth: | High Current: 0 ~ 50 KHz ,
High Voltage: 20 Hz ~ 20 kHz |
| Wejście analogowe: Izolacja: | High Current: 2.5 KV @ 50 (60) HZ/1 min |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | High Current: 1 ,
High Voltage: 1 |
| Analog Output: Type: | AC/DC Current ,
AC/DC Voltage |
| Wyjście analogowe: Zakres: | • High Current: ±10 VDC or 10 VAC ,
• High Voltage: ±10 VDC or 10 VAC |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 1.8 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 103 x 94 x 29 (W x L x D) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +75 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
