Główne cechy
- Wyjście cyfrowe typu źródłowego z ochroną przeciążeniową
- Konfigurowalne ustawienia wartości początkowej i bezpiecznej
- Ochrona przed zwarciem
- Ochrona przed przeciążeniem i przepięciem
- Wbudowany podwójny watchdog
Wprowadzenie

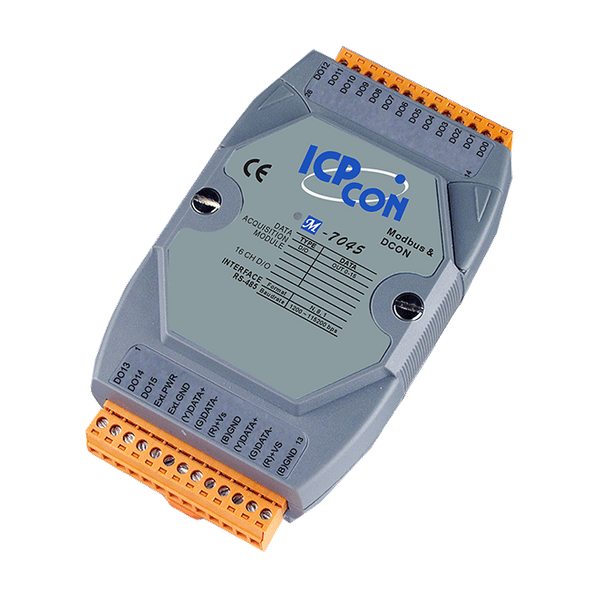

Seria M-7045 oferuje 16 kanałów wyjść cyfrowych, z których każdy posiada izolację fotokopulera. M-7045 obsługuje wyjście typu źródłowego, natomiast M-7045-NPN obsługuje wyjście typu drenującego, oba są wyposażone w ochronę przed zwarciem. M-7045D/M-7045D-NPN posiada 16 wskaźników LED do monitorowania statusu kanałów.
M-7045(D)/M-7045(D)-NPN obsługuje protokoły Modbus RTU i DCON, które mogą być konfigurowane za pomocą oprogramowania. Istnieją również opcje konfiguracji wartości początkowych i bezpiecznych. Standardowo zapewniona jest ochrona ESD 4 kV, ochrona EFT 4 kV, ochrona przed przepięciami 3 kV dla wejścia zasilania oraz izolacja wewnątrzmodułowa 3750 VDC, a wszystkie specyfikacje sprzętowe są takie same jak w I-7045(D)/I-7045(D)-NPN.
M-7045(D)/M-7045(D)-NPN obsługuje protokoły Modbus RTU i DCON, które mogą być konfigurowane za pomocą oprogramowania. Istnieją również opcje konfiguracji wartości początkowych i bezpiecznych. Standardowo zapewniona jest ochrona ESD 4 kV, ochrona EFT 4 kV, ochrona przed przepięciami 3 kV dla wejścia zasilania oraz izolacja wewnątrzmodułowa 3750 VDC, a wszystkie specyfikacje sprzętowe są takie same jak w I-7045(D)/I-7045(D)-NPN.
Zastosowania
• Automatyka budynkowa
• Automatyka fabryk
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testujący
Parametry techniczne:
| Product Range: | M-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3750 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for the 16 DO channels and Power, ,
±2 kV for the RS-485 Port |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±3 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 16 |
| Wyjście cyfrowe: Typ: | Open Source |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Source |
| Wyjście cyfrowe: Napięcie obciążenia: | +10 ~ +40 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 650 mA/kanał |
| Wyjście cyfrowe: Ochrona przed przepięciem: | 47 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.4 A |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1) |
| COM Ports: Protocol: | Modbus RTU, DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 0.6 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
