Główne cechy
- 8 wejść dla termistorów
- Wykrywanie przerwy w obwodzie
- Obsługa użytkowników zdefiniowanych typów termistorów
- Indywidualna konfiguracja kanałów
- 6 kanałów wyjść cyfrowych dla wyjść alarmowych
- Wbudowany podwójny watchdog
Wprowadzenie

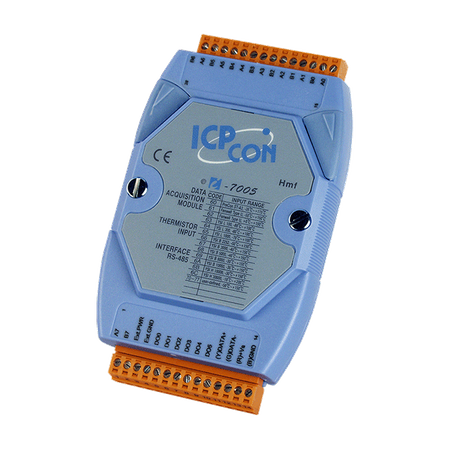

Moduł I-7005 służy do pomiaru temperatury za pomocą termistora. Moduł obsługuje szeroki zakres termistorów, w tym użytkowników zdefiniowanych typów termistorów, które mogą być dodane przez określenie współczynników Steinharta, jeśli to konieczne, i oferuje indywidualną konfigurację kanałów, co oznacza, że każdy z ośmiu kanałów wejściowych może być indywidualnie skonfigurowany dla różnych typów termistorów. Dodatkowo, I-7005 zapewnia 6 kanałów wyjść cyfrowych, które mogą być wykorzystywane do wyjść alarmowych. Wbudowana izolacja między modułami o wartości 3000 VDC i ochrona przed przepięciami o wartości 120 VDC dla termistorów na I-7005 zapewniają wyższą niezawodność działania modułu. M-7005 obsługuje protokoły Modbus RTU i DCON, które mogą być konfigurowane programowo, a wszystkie specyfikacje sprzętowe są takie same jak w I-7005.
Zastosowania
• Automatyka budynkowa
• Automatyka fabryczna
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testowy
| Product Range: | I-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal |
| EMS Protection: Surge (IEC 61000-4-5): | ±0.5 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 8 |
| Wejście analogowe: Typ: | Thermistor |
| Analog Input: Sensor Type: | Precon ST-A3, Fenwell U, YSI L100, YSI L300, YSI L1000, YSI B2252, YSI B3000, YSI B5000, YSI B6000, YSI B10000, YSI H10000, YSI H30000, User-defined |
| Analog Input: Resistance Measurement: | 200 kΩ Max. |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | ±0.1% of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | 8 Hz (Total) |
| Wejście analogowe: Ochrona przed przepięciem: | 120 VDC |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Open Wire Detection: | Yes |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 6 |
| Wyjście cyfrowe: Typ: | Kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +3,5 do +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 650 mA/kanał |
| Wyjście cyfrowe: Ochrona przed przepięciem: | 60 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.4 A |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| COM Ports: Protocol: | DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 1.3 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
